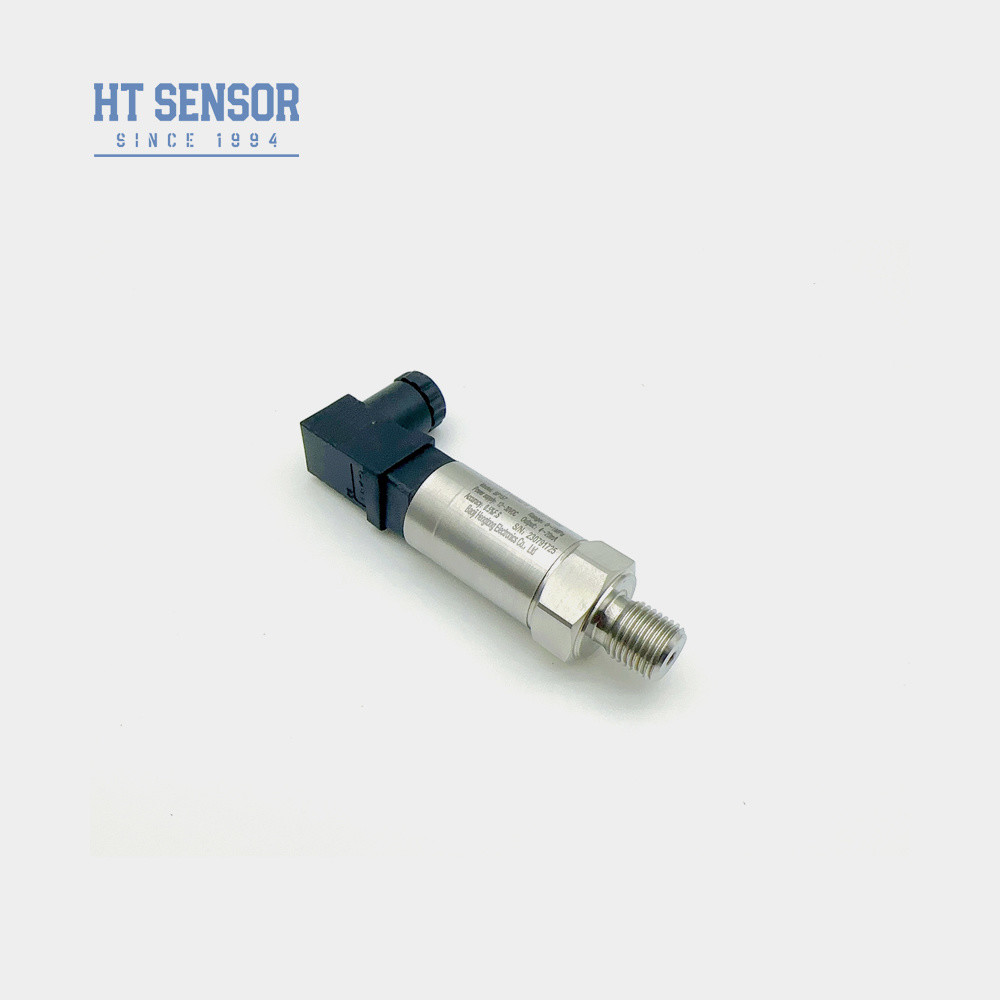

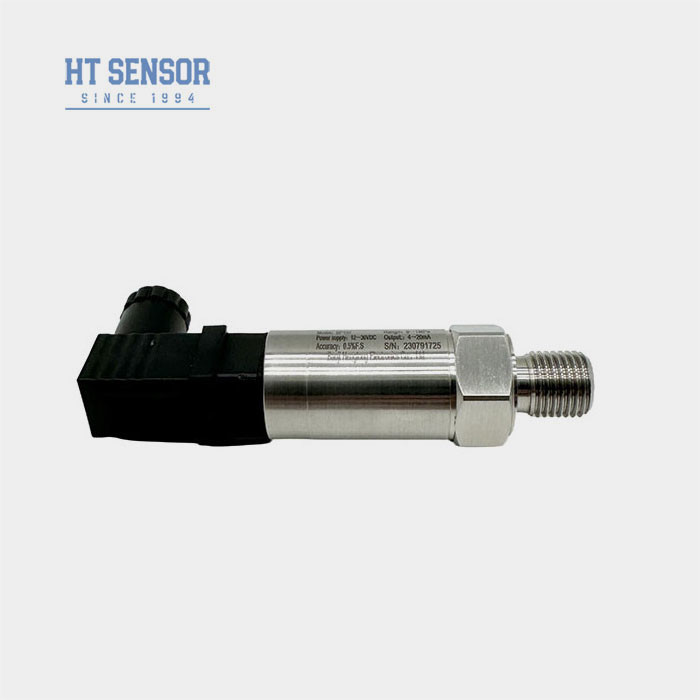

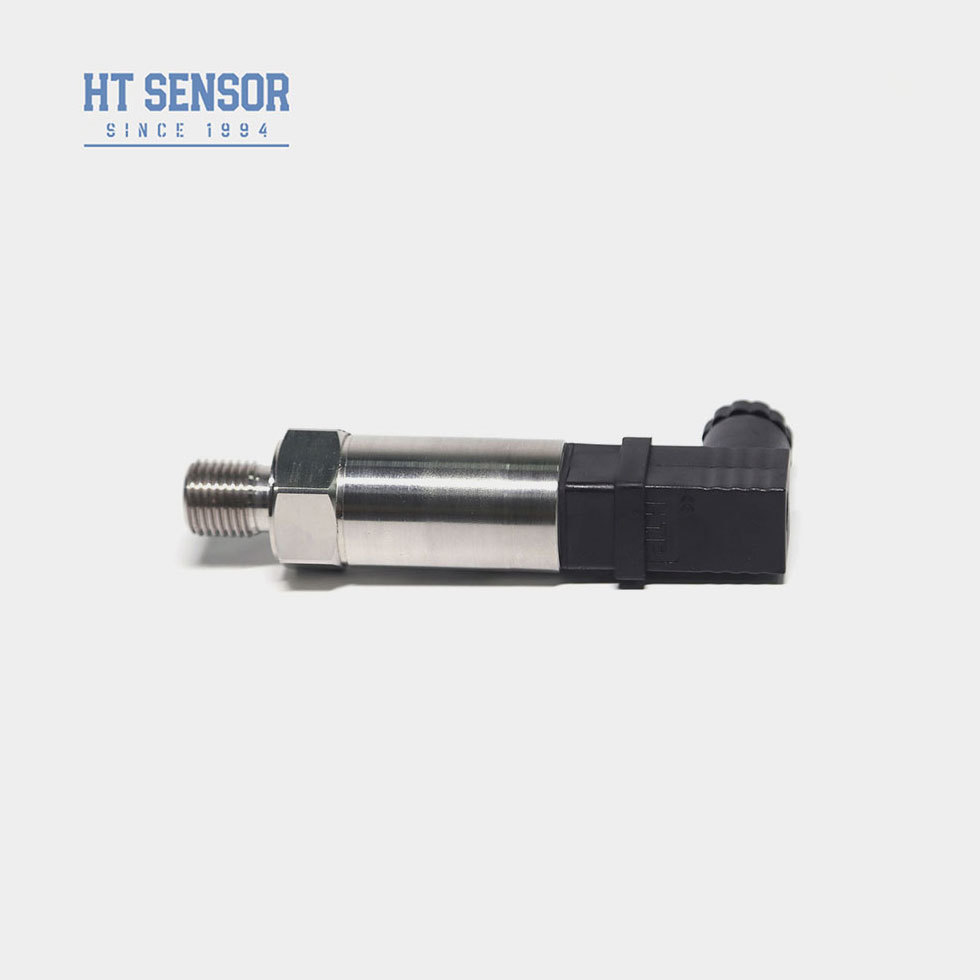

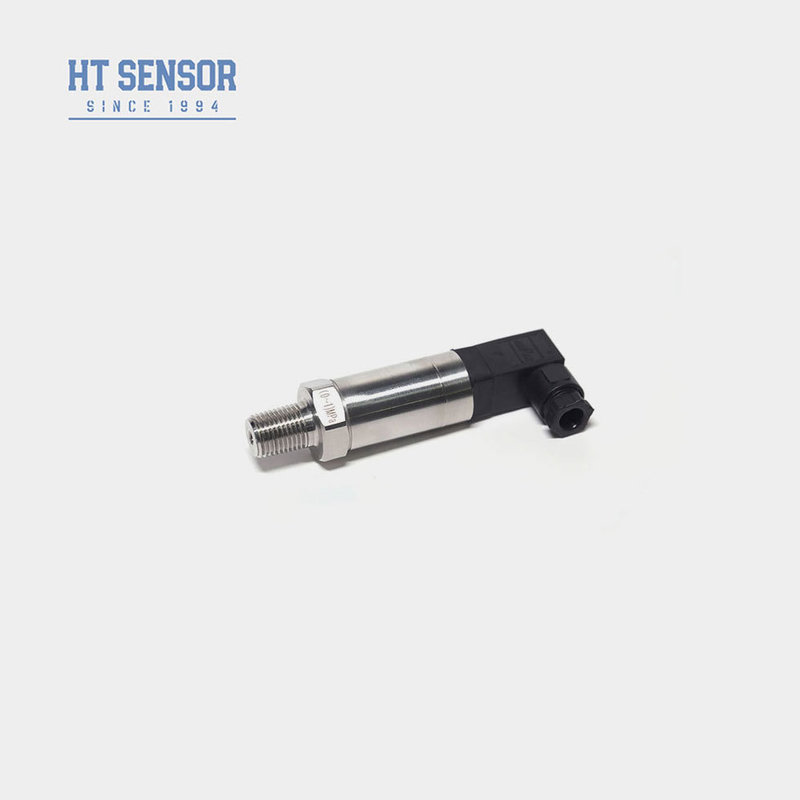

BP157 Силиконовый датчик давления диафрагмы Нержавеющая сталь Преобразователь давления 4-20mA
Product Details
| Модель №.: | BP157 | источник питания: | 12-30VDC |
|---|---|---|---|
| Выходной сигнал: | 4–20 мА | Температура компенсации: | -10 ~ 70 ℃/индивидуально |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Материал корпуса: | 304/316L |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Чувствительный элемент: | Датчик диффузного кремниевого давления |
| Источник: | Баоджи, Китай | код HS: | 9026201090 |
| Поставка способности: | 2000pcs/месяц | Измерительная среда: | жидкость или газ |
| Точность: | 00,25%,00,5% | Диапазон давления: | 0kpa~10kpa...20MPa |
| IP-рейтинг: | IP65 | ||
| Выделить |
BP157 Силиконовый датчик давления диафрагмы,4-20mA Силиконовый датчик давления диафрагмы,Преобразователь давления из нержавеющей стали 4-20mA |
||
Product Description
HENGTONG BP157 НЕПРОКЛЮЧИМАЯ СТЕЛОВА OEM КРЕМЕНТНЫЙ СЕНСОР ДУШНОСТИ
BP157 Передатчик давления
Введение кремниевого датчика давления:
BP157 Силиконовый датчик давленияиспользует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT, устойчивой к давлению.преобразование сенсорного сигнала в стандартный выходный сигналПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов и готовых продуктов для обеспечения стабильной и надежной работы.
Характеристики продукта:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Применение:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
|
Параметры работы:
|
|
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу: |
1.Диапазон измерений: определяется требуемый диапазон измерений давления, т.е. минимальные и максимальные значения давления, которые необходимо измерить.Убедиться, что диапазон измерений выбранного диффузного кремниевого передатчика давления соответствует требованиям применения..
2. Тип выходного сигнала: определите желаемый тип выходного сигнала, например, аналоговый сигнал (например, 4-20mA или 0-10V) или цифровой сигнал (например, RS485 или Modbus).Убедитесь, что выходной тип сигнала передатчика вы выбираете совместим с вашей системой управления или устройство.
3. Требования к точности: определить требуемую точность измерения давления. Различные приложения могут иметь различные требования к точности,Выберите диффузный кремниевый передатчик давления, который соответствует вашим потребностям.
4Температурный диапазон: учитывайте температурный диапазон среды применения, чтобы убедиться, что выбранный передатчик может нормально работать в этом диапазоне температур.
5Совместимость с средой: понять свойства измеряемой среды, например жидкости или газа, и убедиться, что выбранный диффузный кремниевый передатчик давления совместим с этой средой..
6. Способ монтажа: Определите способ монтажа передатчика, например, монтаж фланца, монтаж нити или другие методы. Убедитесь, что выбранный передатчик соответствует вашим потребностям в установке.
| Руководство по заказу: | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
