BHZ93420-III Серия датчик уровня жидкости 316L передатчик давления Hart соглашение
Product Details
| Модель No.: | BHZ93420-III | Проектирование: | Подгонянное Accept |
|---|---|---|---|
| Кабель: | PE,PU,PTFE | Точность: | 00,25%,00,3%, 0,5% |
| Материал диафрагмы: | 316L стальная сталь | Чистый вес: | 1.6KG |
| Транспортный пакет: | Картон | Торговая марка: | Датчик HT |
| Производство: | Шань Си | Код СС: | 90261000 |
| Поставка способности: | 500-1000 | Тип: | Кремниевый пиезорезистивный тип |
| Структурное проектирование: | Тип ввода | Тип отображения: | Светодиоды |
| Степень точности: | 0.1%,00,25% | Рейтинг ИС: | IP68 |
| Выделить |
Датчик уровня жидкости BHZ93420-III серии,Датчик уровня жидкости 316L,316L Передатчик давления Соглашение Харта |
||
Product Description
HT BHZ93420-III серии ПРЕДВЕЩЕНИЕ ПРЕДВЕЩЕНИЕ ПРЕДВЕЩЕНИЕ ПРЕДВЕЩЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ ПРЕДВЕЧЕНИЕ
В.HZ93420III.Лжидкость уровеньTвыкупщик
Введение:
BHZ93420-III интеллектуальный передатчик уровня жидкости типа вставки оснащен высокоточным Пиезорезистивный кремниевый датчик давления, измеряющий давление, которое прямо пропорционально уровню жидкости.Передатчик использует протокол связи HART для достижения передачи цифрового сигнала и двусторонней связи.
Передатчик уровня жидкости на светодиодном/жидкостном дисплее должен быть покрыт функциями, включая значение уровня жидкости, состояние сигнализации, рабочее состояние, переключение устройства и параметры конфигурации.чтобы пользователи могли интуитивно понять и управлять передатчиком уровня жидкости
Характеристики продукта:
- Выход протокола связи HART, с возможностью отображения
- Высокая точность и отличная стабильность
- Уровень взрывостойкости: ExiaIICT6
- Высокий уровень защиты, IP68
- Доступные кабели PE, PTFT, PU
- Многочисленные структуры, доступные для удовлетворения различных требований клиентов на месте
- Совместима с 316LSS, не коррозионными жидкостями
- Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленная и муниципальная вода, резервуары для воды, колодцы, реки, морская вода, озера и т. д.
- Мониторинг уровня дизельного топлива, топлива и другого масла в резервуарах
Параметры работы:
| Диапазон измерений | 0? 10м... 400мГ2О |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 2X номинальный диапазон |
| Точность @ 25°C | ± 0,1% (типичный) ± 0,2% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,15% F.S/год (макс.) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C (0-1м. 0-2м); 0-70°C |
| Операционная температура | -20~80°C |
| Температура хранения | -30~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Шок | 100 г |
| Жилой материал | Литой алюминий, нержавеющая сталь 1Cr18Ni9Ti |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | ¥100MΩ@100VDC |
| Уровень взрывостойкости | ExiaIICT6 |
| Рейтинг защиты | IP68 |
| Печать O-Ring | Фторированная резина |
| Вес | ~1,6 кг (без кабеля) |
| Материал кабеля | Полиэтиленовый, полиуретановый, ПТФЕ кабель |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА с Хартом | 15 ≈ 30 ВДС | 2 провода |

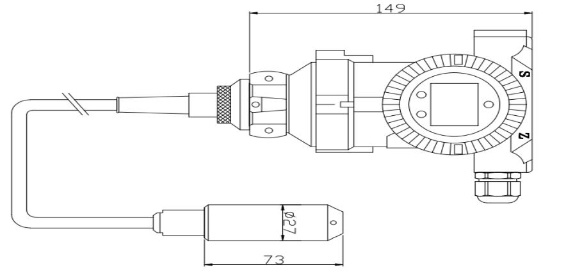

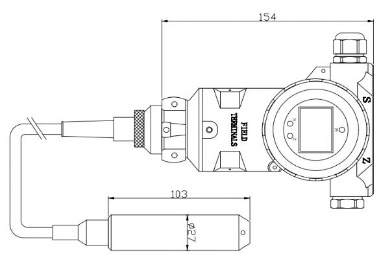

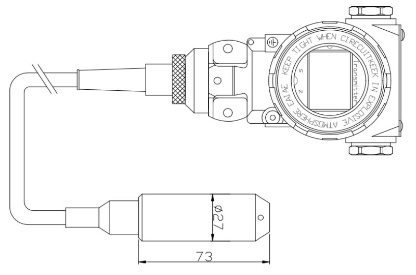

| Конструкция | |
| 2088 |
|
| 3051А | |
| 3051 | |
| Электрическое соединение | ||||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | ГНД | |||
| 4 | NC | |||
| Примеры отбора |
Советы по заказу:
1Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней во время отбора.
2Должна быть указана плотность измеряемой среды.
3Для сильных электромагнитных или радиочастотных помех, пожалуйста, предоставьте подробности нашей компании и укажите это в заказе.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.

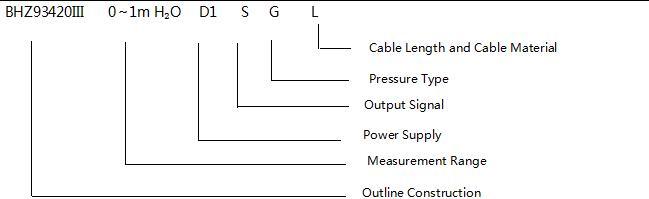

РуководствоПорядок:
| BHZ93420 | Код | Конструкция | ||||||||
| III. | Интеллектуальный передатчик уровня жидкости | |||||||||
| Диапазон измерений | 0~10м...400м | |||||||||
| Код | Силовое питание | |||||||||
| D1 | 24VDC | |||||||||
| Код | Выходной сигнал | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCсHискусство | |||||||
| Код | Электрическое соединение | |||||||||
| В4 | 2088 с отображение | |||||||||
| В5 | 3051 | |||||||||
| В6 | 3051А | |||||||||
| Код | Тип давления | |||||||||
| G | Давление измерения | |||||||||
| А. | Абсолютное давление | |||||||||
| S | Запечатанное эталонное давление | |||||||||
| Код | Материал кабеля | |||||||||
| C1 | PE | |||||||||
| С2 | ПВ | |||||||||
| C3 | ПТФЕ | |||||||||
