Дифференциальное давление воздуха передатчик испытание масла Dp уровень передатчик нержавеющей стали
Product Details
| Модель No.: | BP93420D-II | Тип давления: | Дифференциальное давление |
|---|---|---|---|
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Код СС: | 9026201090 |
| Поставка способности: | 20000 шт/год | Тип: | Датчик перепада давления |
| Тип конструкции: | Диффузный силиконовый передатчик давления | Среднее измерение: | жидкость или газ |
| Степень точности: | 00,25%,00,5% | Диапазон давления: | 0-10kpa...~2MPa |
| Рейтинг ИС: | IP65 | Конфигурация: | Доступно. |
| Выделить |
Передатчик дифференциального давления воздуха 2 МПа,Проверка уровня Dp для передатчика RoH,Dp Level Transmitter RoH из нержавеющей стали |
||
Product Description
Проверка масла и воздуха НЕРАСНЫЙ СТЕЛ ДИФЕРЕНЦИАЛЬНЫЙ ТРАНСМИТЕР ПРЕДУЖДЕНИЯ

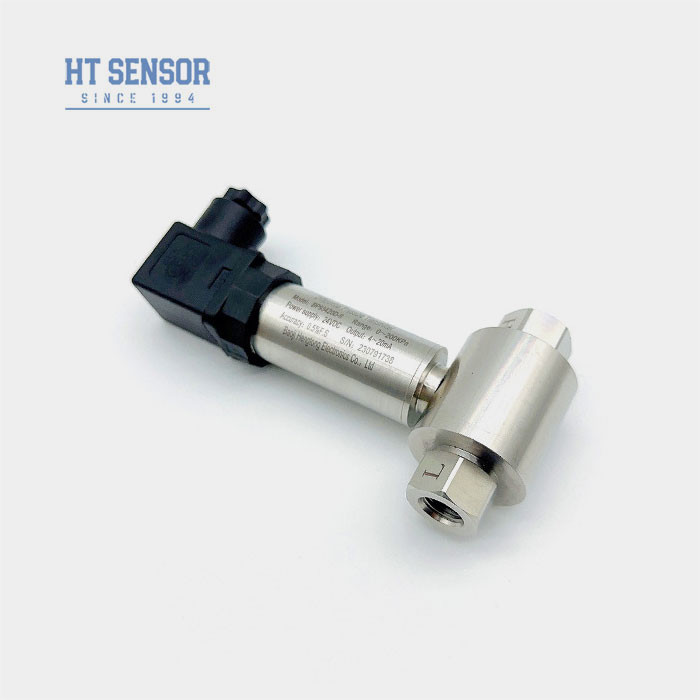

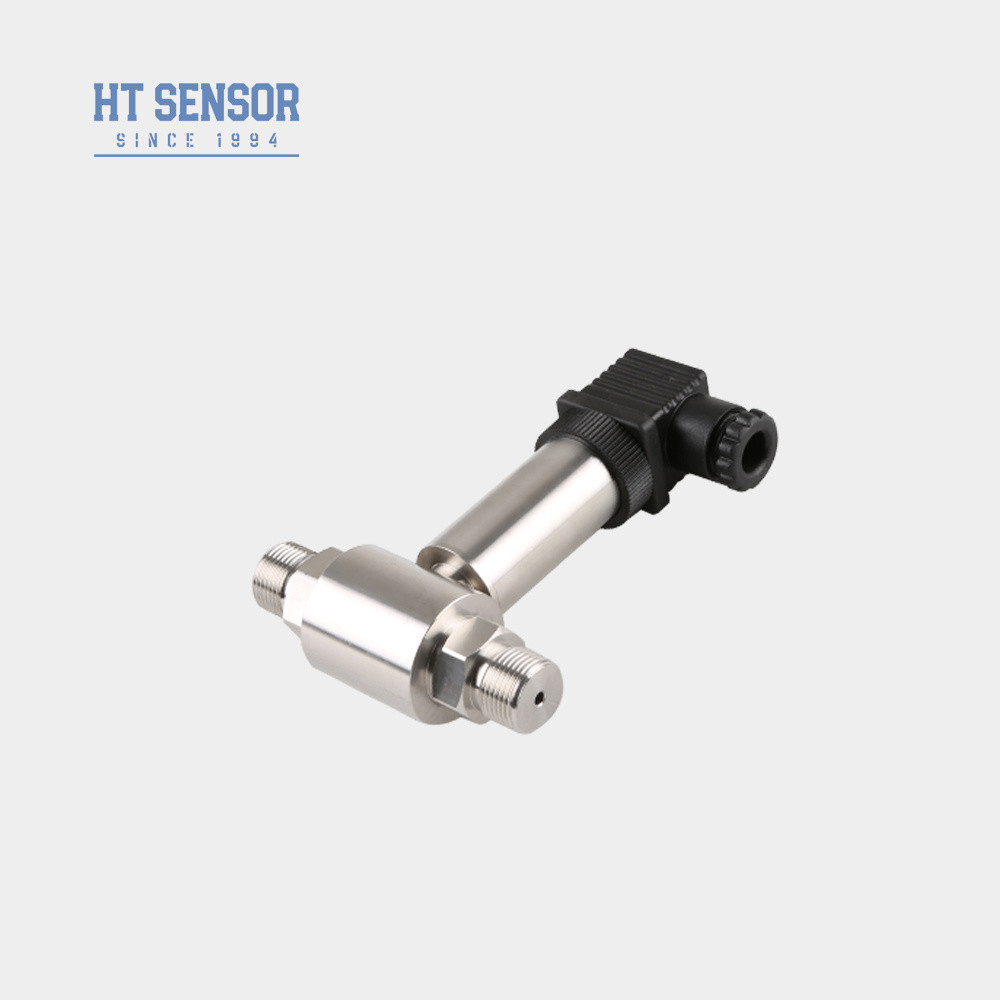

DP93420DII Дифференциальный передатчик давления
Введение дифференциального передатчика давления:
Трансмитер дифференциального давления BP93420DII использует пиезорезистивный диффузный кремниевый датчик.Когда дифференциальное давление измеряемой среды воздействует на волнистые диафрагмы на обоих концах датчика, выходный сигнал от моста Wheatstone на сенсорном чипе имеет хорошую линейную связь с дифференциальным давлением, что позволяет точно измерять дифференциальное давление.С помощью передовой технологии обработки цифрового сигнала и алгоритма калибровки, диффузный кремниевый дифференциальный передатчик давления может достигать высокой точности, стабильного и надежного измерения дифференциального давления и широко используется в промышленном контроле процессов,измерение потока жидкости и другие области.
Характеристики продукта:
1Передатчик имеет конструкцию из нержавеющей стали, что делает его компактным.и легко устанавливать
2Он подвергается строгой температурной компенсации и скринингу старения, обеспечивая стабильную и надежную производительность
3Электрический интерфейс может быть выбран как опция подключения или прямой проводки.
Заявления:
1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах таких отраслей, как нефть, химия, энергетика и гидрология.
2Применяется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
3Измерение давления для трубопроводов и камер печи
| Параметры производительности | |
| Диапазон измерений | 0-10KPa...~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°С~100°С |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу: |
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.
3Во время установки рекомендуется размещать интерфейсы давления на обоих концах горизонтально, чтобы свести к минимуму воздействие места установки на продукт.
4Для особых требований, таких как сильные вибрации, сила мгновенного удара, сильные электромагнитные помехи или радиочастотные помехиПожалуйста, сообщите нашей компании и укажите эти требования в заказе

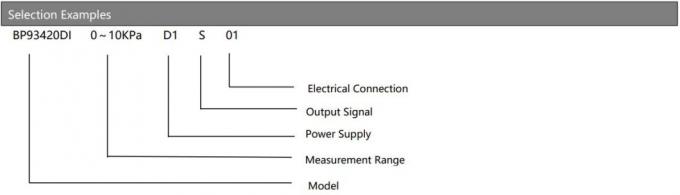

| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa...~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

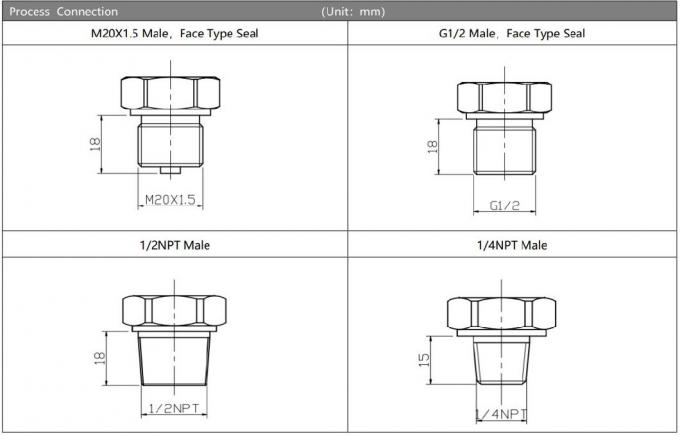

| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||

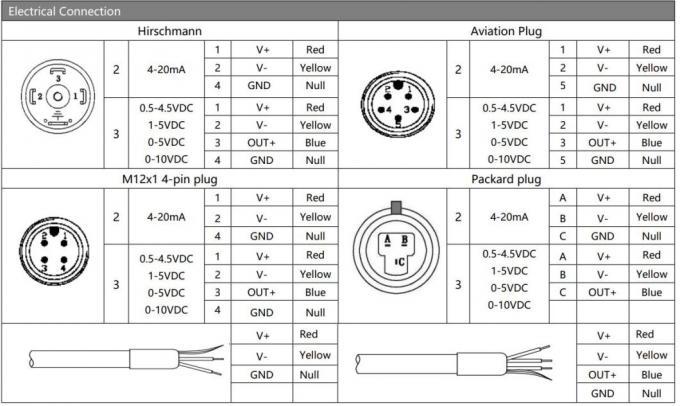

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
