Дифференциальный тип трубопроводного уровня передатчика Диффузный силиконовый передатчик давления
Product Details
| Модель No.: | BP93420DII | Степень точности: | ≤ 0,5% F.S. |
|---|---|---|---|
| Диапазон давления: | 0-10kpa...~2MPa | Настраиваемый: | Настраиваемый |
| Вес: | ~ 0,45 кг | Статическое давление: | 5X или 7MPa |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Тип: | Датчик перепада давления |
| Среднее измерение: | газ или жидкость | Рейтинг ИС: | IP65 |
| Выделить |
Дифференциальный уровень типа трубопровода для передатчика RoH,Дифференциальный тип уровня передатчика диффузного кремния,Диффузный силиконовый передатчик давления RoHs |
||
Product Description

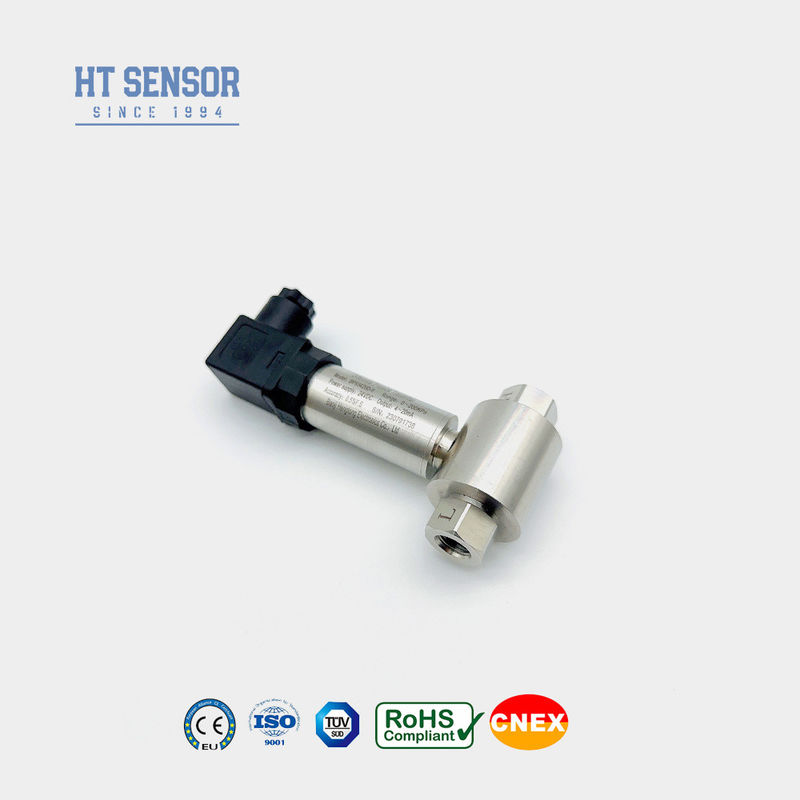

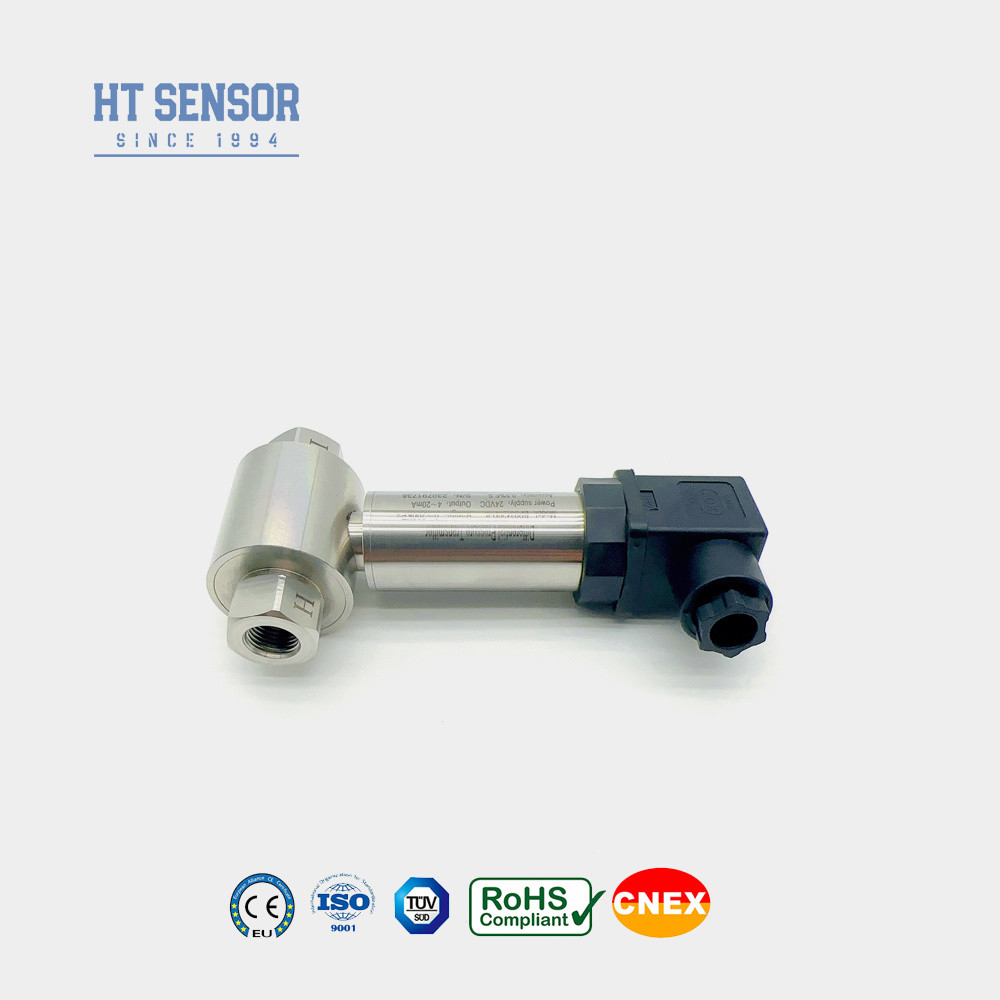

BP93420DII Дифференциальный передатчик давления для измерения давления в трубопроводе
BP93420DII.DдифференциальныйПрезюмеTвыкупщик
Введение передатчика дифференциального давления:
Трансмитер дифференциального давления BP93420DII использует пиезорезистивный диффузный кремниевый датчик.Датчик использует полностью автоматическую линейную и температурную технологию компенсации для обеспечения эффективности и качества серийного производства. полностью запечатанный и изолированный дизайн воздушной полости для
Модуль передачи сигнала использует оригинальную технологию калибровки, чтобы легко установить параметры без использования инструментов.Он подходит для различных измерений дифференциального давления газа и жидкости в таких отраслях промышленности, как нефть, химикатов, энергетики и гидрологии для трубопроводов.
Характеристики продуктаиз передатчика дифференциального давления:
1Передатчик имеет конструкцию из нержавеющей стали, что делает его компактным и легким в установке.
2Он подвергается строгой температурной компенсации и скринингу старения, обеспечивая стабильную и надежную производительность
3Испытания на давление и время для обеспечения постоянного качества
4Рабочая температура среды: -30-80°C
5Сертификат внутренней безопасности
Заявленияиз передатчика дифференциального давления:
1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах таких отраслей промышленности, как нефть, химия, энергетика и
гидрологии.
2Применяется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
3Измерение давления для трубопроводов и камер печи
| Параметры производительности | |
| Диапазон измерений | 0-10KPa...~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°С~100°С |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 проволока |
|
| 0/1 ~ 5 В | ||
| 0.5 ~ 4.5 В | 5VDC |

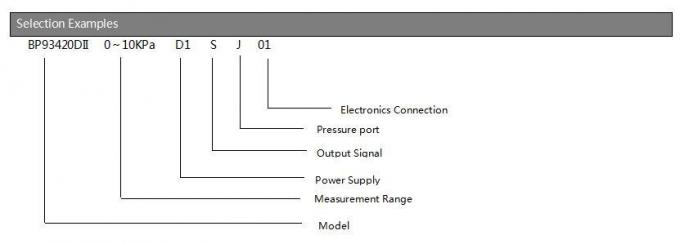

| Порядок Руководство | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa...~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

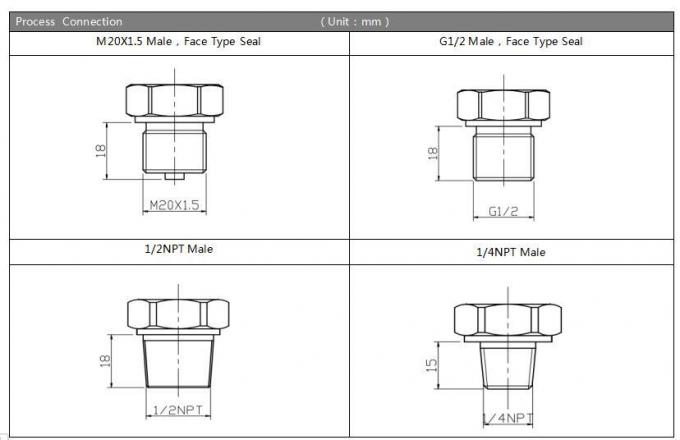

| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||

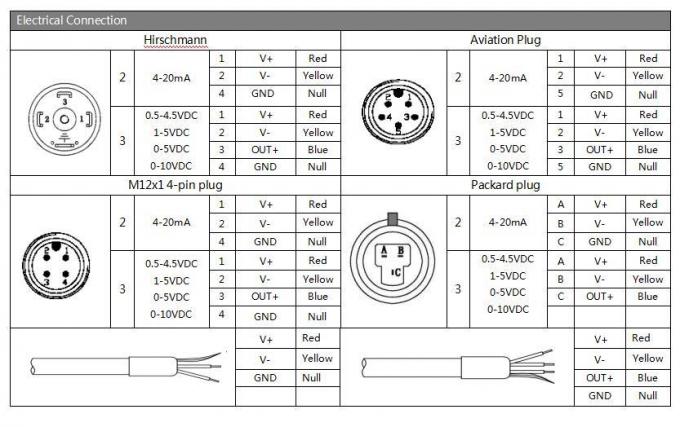

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
