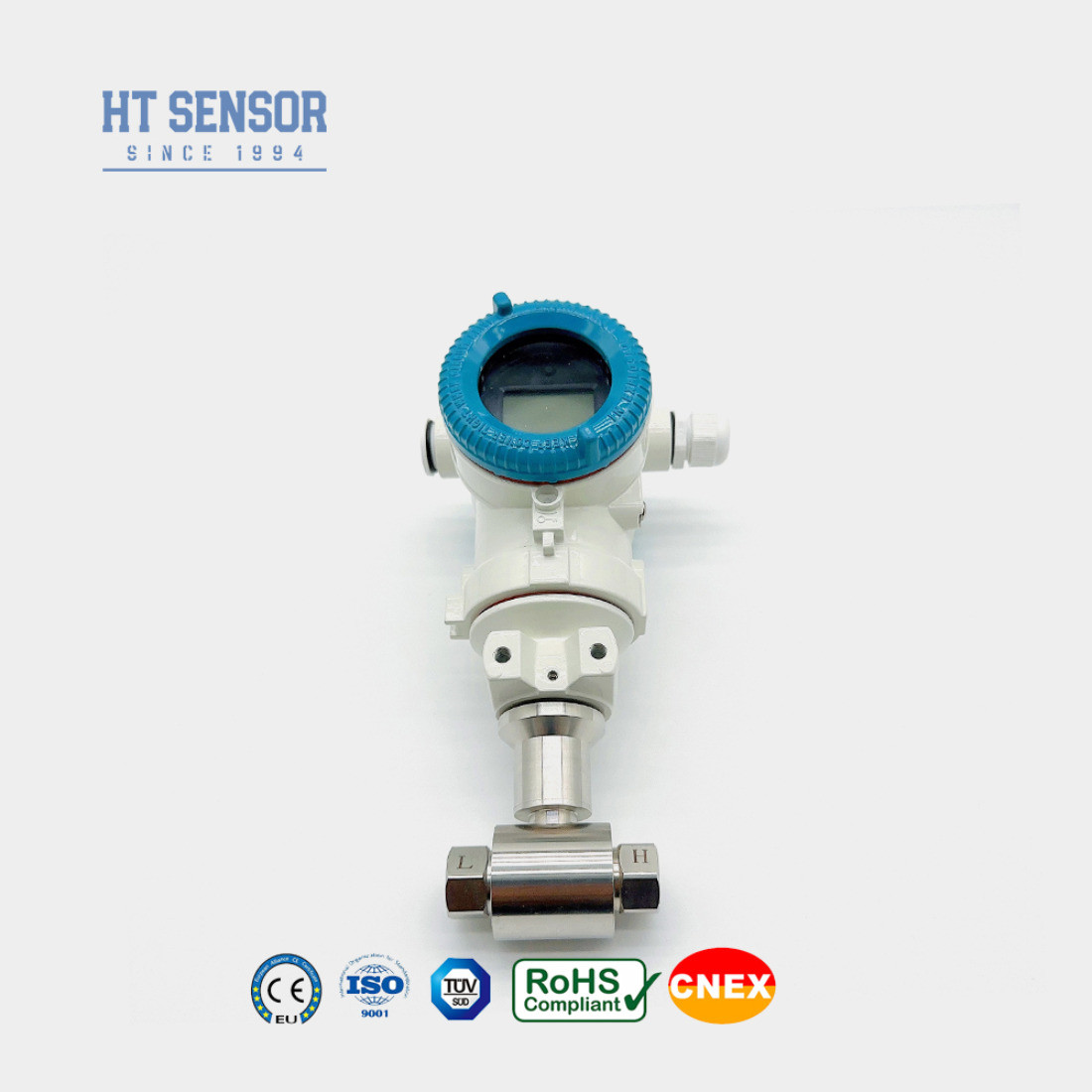

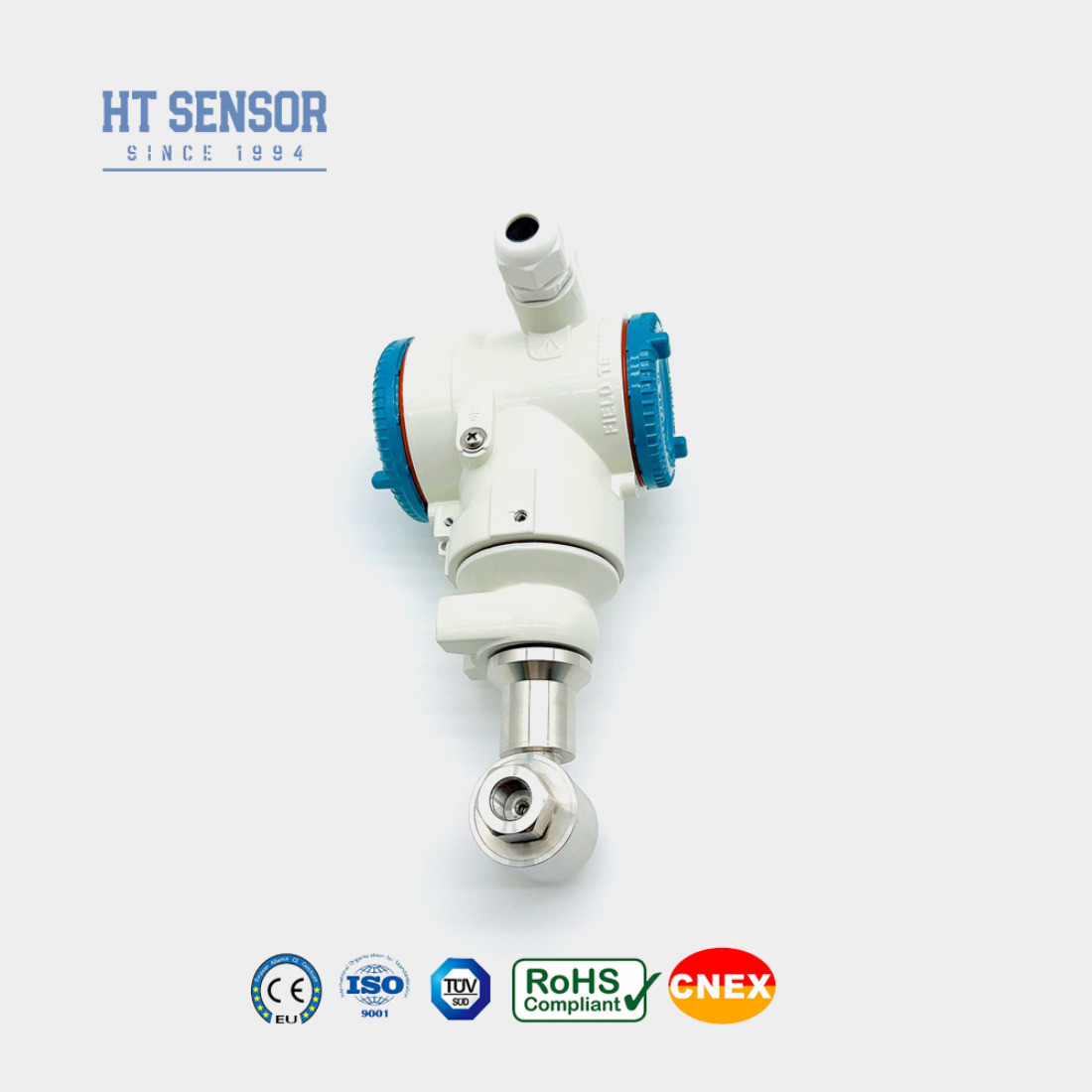

Алюминиевый корпус Dp Преобразователь давления Дифференциальный преобразователь давления высокой точности
Product Details
| Модель No.: | BP93420D-III | на заказ: | на заказ |
|---|---|---|---|
| Максимальный ряд: | 2Мпа | выходной: | 4-20 мА |
| минимальный диапазон: | 10 кПА | Тип давления: | Перепад давления |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Спецификация: | 10kpa~2Mpa |
| Код СС: | 9026201090 | Тип: | Датчик перепада давления |
| Среднее измерение: | газ или жидкость | Степень точности: | 00,25%, 0,5%,00,3% |
| Выделить |
Алюминиевый корпус Dp передатчик давления,Dp Предоставляющий давление высокая точность,Преобразователь дифференциального давления высокой точности |
||
Product Description
Передатчик дифференциального давления BP93420DIII использует пьезорезистивный кремниевый датчик.Мост Wheatstone на чипе датчика производит выходный сигнал, который показывает отличную линейность с дифференциальным давлениемЭто позволяет точно измерять дифференциальное давление.Особенно в таких отраслях, как нефть., химикаты для трубопроводов.
1Структурный дизайн из нержавеющей стали делает его компактным и легким в установке
2Он подвергается строгой температурной компенсации и скринингу старения.
1.Пригодно для измерения дифференциального давления различных газов или жидкостей в
трубопроводы таких отраслей, как нефть, химия, энергетика и гидрология.
2Применяется в промышленных процессах на месте, таких как нефтедобыча, химикаты,
металлургия, производство электроэнергии и гидрология
3Измерение давления для трубопроводов и камер печи
| Диапазон измерений | 0-10KPa......~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304 из нержавеющей стали, литой алюминий |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~1,4 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА | 15 ≈ 30 ВДС | Два/три/четыре провода |
| 4 ‰ 20 мА с Хартом | Два провода. | |
| Протокол связи RS485 | Четыре провода |
Советы по заказу:
1, компенсация температуры, диффузный кремниевый датчик давления является полупроводником, полупроводник имеет сильные температурные характеристики, без компенсации температуры,ошибка измерения может быть относительно большой.
2, диффузный кремниевый датчик давления датчик диафрагмы толщиной всего несколько десятков метров, не прикасаться.
3, напряжение питания должно быть стабильным, датчик на самом деле является мостом, колебания напряжения питания вызовут изменения выхода моста, что повлияет на точность измерения.
4, используется в пределах номинального напряжения, перенапряжение приведет к повреждению датчика.
5, выходный конец не короткое замыкание.
Руководство по заказу
| BP93420 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DIII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa......~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC с Хартом | |||||
| S3 | RS485 | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
