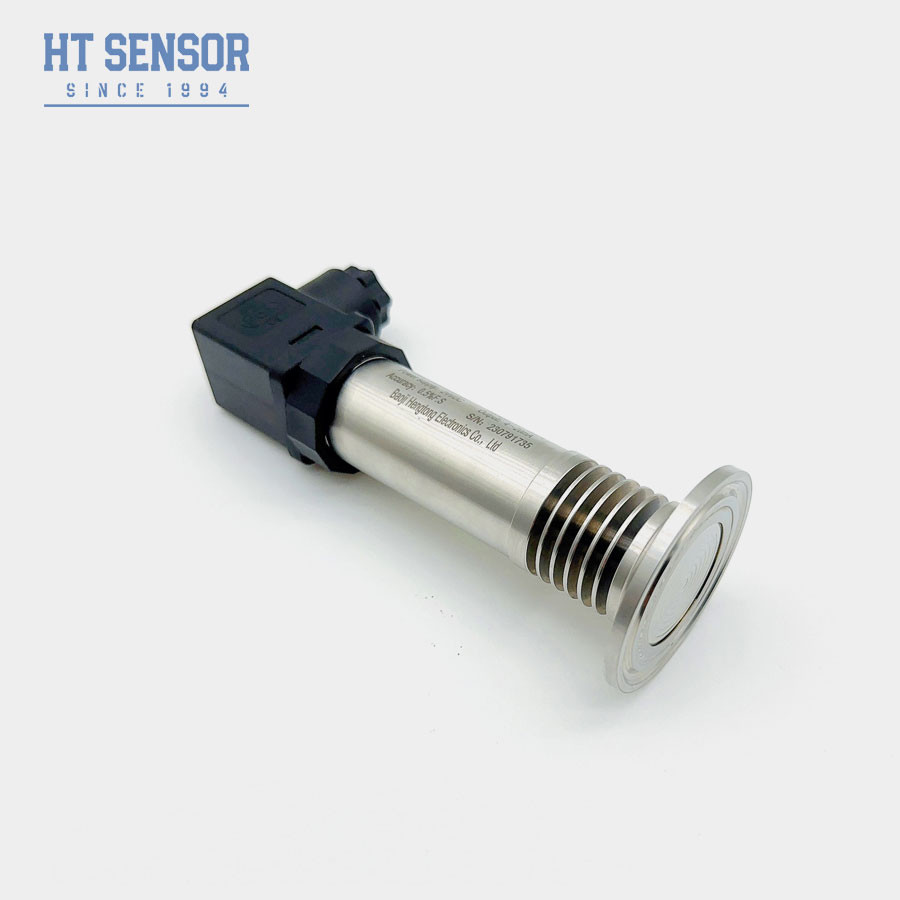

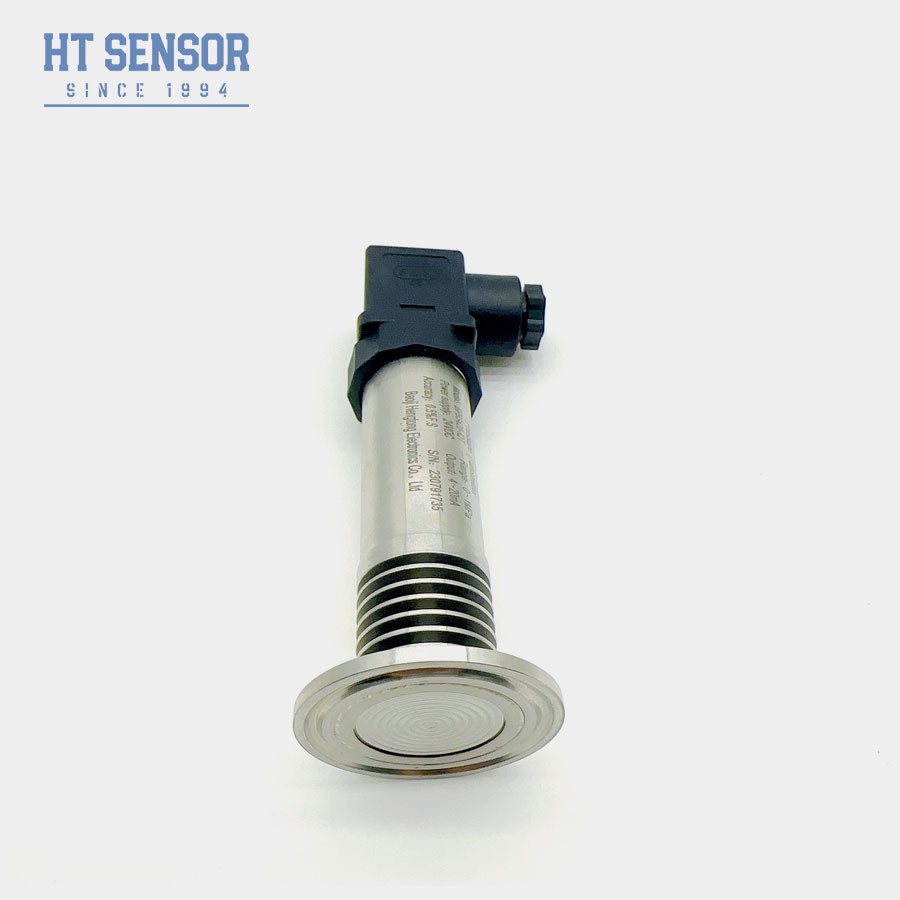

50.4 мм зажим для установки большого диафрагмы высокотемпературный передатчик
BP93420-IQT Высокотемпературный отлив PрезюмеДатчик
Внедрение датчика давления с помощью промывки диафрагмы:
Технология диффузионного кремниевого датчика обладает характеристиками высокой точности, высокой стабильности и высокой надежности.Структура плоской пленки с зажимом может адаптироваться к измерению различных материалов, имеет хорошую линейность и повторяемость, имеет широкий диапазон температур работы, может адаптироваться к измерению различных температурных условий, с помощью различных сертификаций, таких как CE, RoHS,Диффузный кремниевый датчик давления обеспечивает точное и надежное измерение давления в критических приложениях.
Характеристики продуктас датчиком давления диафрагмы:
- Различные варианты интерфейсов давления
- Проектированные для гигиенических применений для предотвращения среднего масштабирования
- Высокая точность с полностью нержавеющей стальной конструкцией
- Легко чистить.
Заявленияс датчиком давления диафрагмы:
- Подходит для измерения не коррозионных газов и жидкостей с 316L
- Идеально подходит для охраны окружающей среды и химической промышленности
- Используется в морской и авиационной промышленности
- Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиенеПромышленность.
| Параметры производительности |
| Диапазон измерений |
0~35Kpa...~3.5MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤10,5-кратный номинальный диапазон |
| Точность @ 25oC |
±00,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
00,1% ФС |
| Гистерез |
00,1% ФС |
| Долгосрочная стабильность |
±00,1% F.S/Год(Типичный) ±0,2% F.S/Год(максимум) |
| Сдвиг температуры нулевой точки |
±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
-20-70oC ((≤10mpa, настраиваемая) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kГц |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316 л |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Бывший db II.C T6 Gb |
| Рейтинг защиты |
Я...P65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~0.55в кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4wИре |
| 0~10/20mA |
3 wИре |
| 0/1 ~ 5 В |
| 0/1~ 10V |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 проволока |
| Порядок Руководство |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
IC |
Высокотемпературный передатчик давления |
| IQ/IQT |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
|
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
1Вопрос: Вы производитель или торговая компания?
О: Мы производитель, который фокусируется на датчике давления в течение 30 лет.
2. Вопрос: Какие международные сертификаты у вас есть?
Ответ: ISO9001, CE, RoHS сертифицирован.
3Вопрос: Какова ваша производственная мощность?
Мы произвели 500000 штук датчиков давления.
4Вопрос: Каково время поставки вашего продукта?
Ответ: для некоторых продуктов есть запасы. Типичное время выполнения поставки составляет 8 ~ 14 рабочих дней для продукта без настройки.
Примечание: время выполнения может варьироваться в зависимости от различных продуктов. Пожалуйста, свяжитесь с нами для получения подробной информации.
5Вопрос: Какова гарантия на ваши продукты?
О: Наше гарантийное время составляет 24 месяца после отправки.
6. Q: Вы предоставляете персонализированные продукты?
О: Да, мы можем маркировать лазерным лазером ваш логотип, модель и информацию о продукте в соответствии с вашими требованиями. Мы предоставляем услуги OEM и ODM.
