316L Диффузный кремниевый датчик давления зажиматель Диафрагма передатчик давления
Product Details
| Модель No.: | BP93420-IQ | на заказ: | на заказ |
|---|---|---|---|
| Оценка защиты: | IP65 | Жилой материал: | 316L |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой |
| Спецификация: | Датчик давления кремния | Торговая марка: | HTсенсор |
| Производство: | Baoji, Китай | Код СС: | 9026209090 |
| Поставка способности: | 2000PCS/Month | Среднее измерение: | газ или жидкость |
| Степень точности: | 00,5% | Диапазон давления: | - 100 кПа... 0 кПа ~ 35 кПа...3.5МПа |
| Рейтинг ИС: | IP65 | Образцы: | US$ 48/Piece 1 часть (Min.Order) |
| Выделить |
316L Диффузный кремниевый датчик давления,Сцепка для диффузного силиконового датчика давления,Передатчик давления диафрагмы с зажимом 316L |
||
Product Description
HT Диффузный кремниевый давление сопротивление зажим диафрагмы давление передатчик

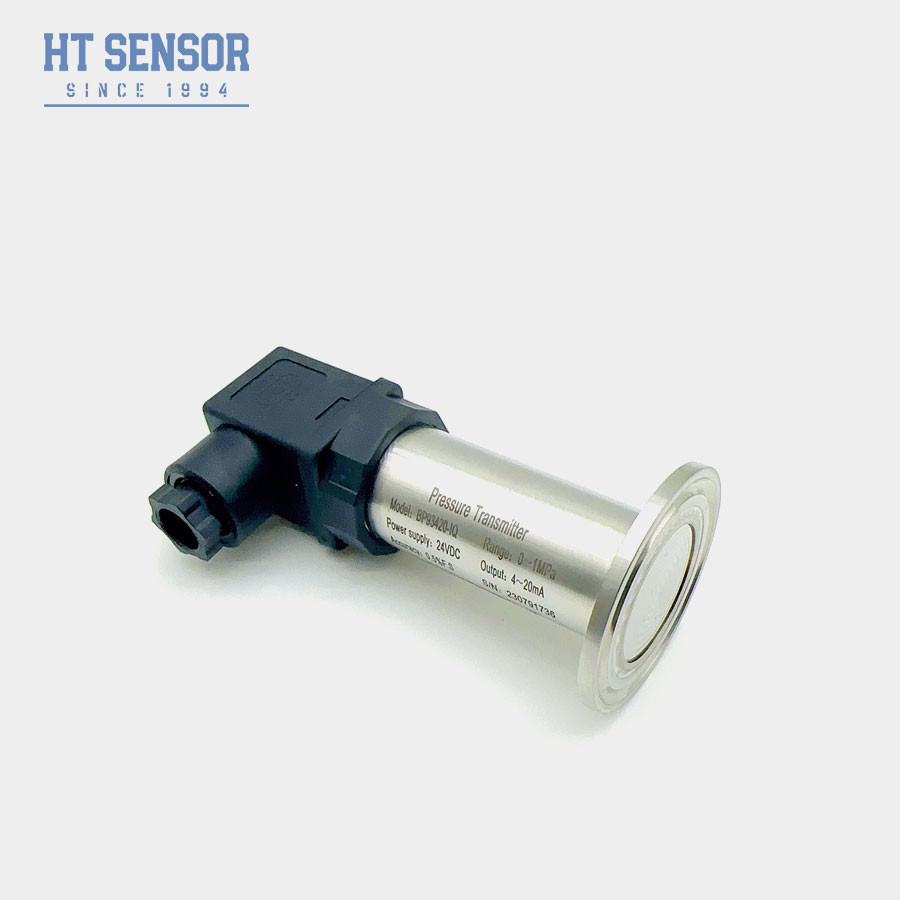

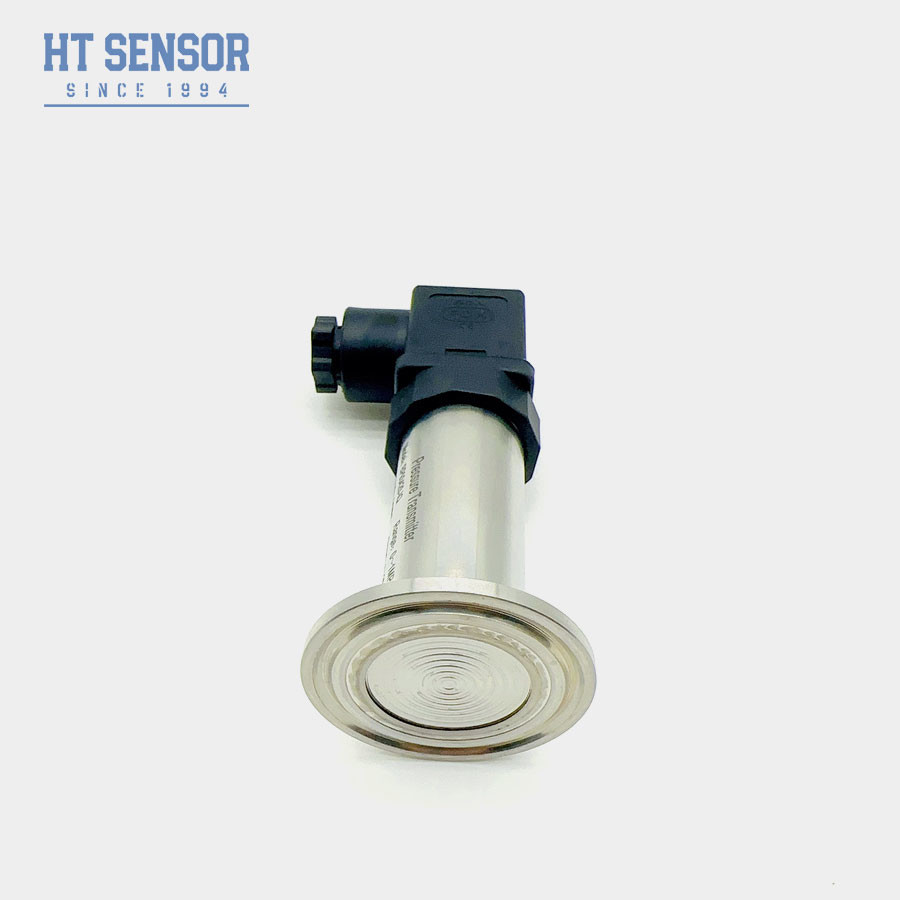

Передатчик давления BP93420-IQ
Введение:
Передатчик давления BP93420-IQ использует в качестве элемента измерения сигнала кремниевое маслозаполненное изолированное ядро HT серии с устойчивостью к давлению.диафрагма и прямая сварка с процессом соединения, обеспечивая точные соединения между процессом соединения и измерительной диафрагмы.Весь продукт прошел строгие испытания, обеспечивающие стабильную и надежную производительность и эффективно предотвращая проблему блокировки отверстий давления, вызванных кристаллизующимися средами.
Характеристики продукта:
1Диффузный силиконовый зажим, диафрагма, передатчик давления
2. Высокая точность измерений
3. Многочисленные диапазоны измерений
4. Многочисленные типы выходных сигналов
5. Класс высокой защиты
6Широкий диапазон температуры работы
7. Высокая перегрузочная способность
8Быстрое время отклика
9. Многочисленные методы установки
10Многочисленные сертификации
Применение:
1. Подходит для измерения не коррозионных газов и жидкостей с 316L
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки
3Применяется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления
| Параметры производительности | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~0,2 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.

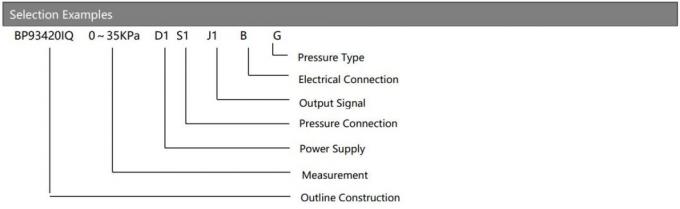

| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

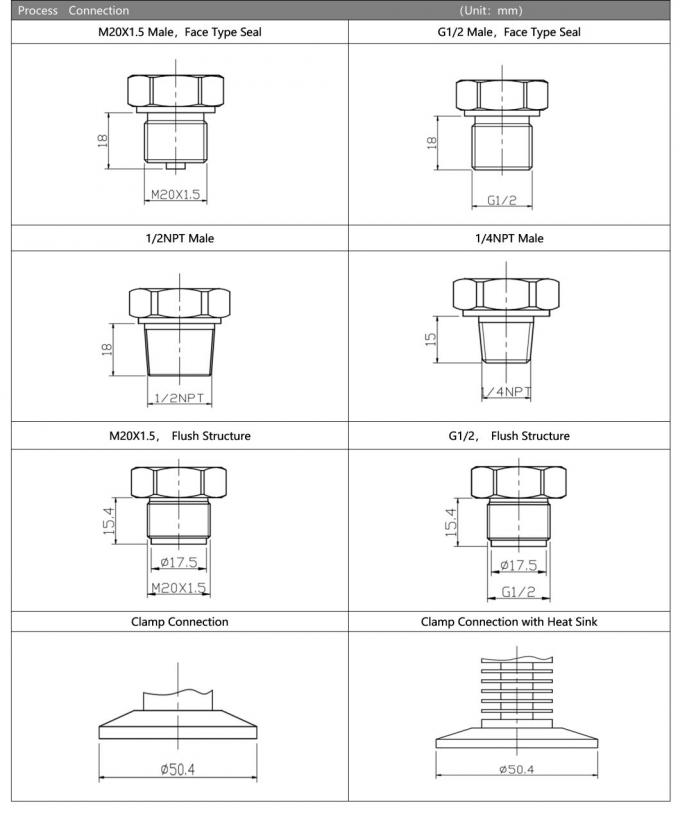

| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||

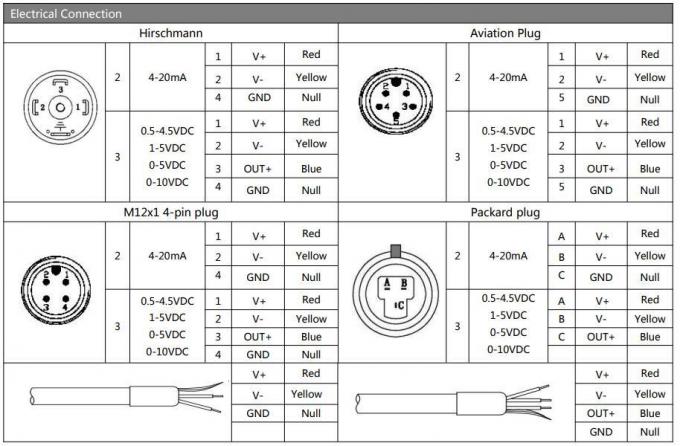

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
