Высокотемпературный 4-20mA санитарный передатчик давления
Product Details
| Модель No.: | BP93420-IQT - датчик давления диафрагмы | Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа |
|---|---|---|---|
| Степень точности: | 00,5% | Частота откликов: | 2.4kHz |
| Жилой материал: | алюминиевый сплав | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Операционная температура.: | -20~80°C | Тип ядра: | Пиезорезистивный кремниевый датчик давления |
| Среднее измерение: | Жидкость, газ, нефть | Рейтинг ИС: | IP65 |
| Выделить |
санитарный передатчик давления 4-20mA,Высокотемпературный санитарный передатчик давления,Передатчик давления диафрагмы 4-20mA |
||
Product Description

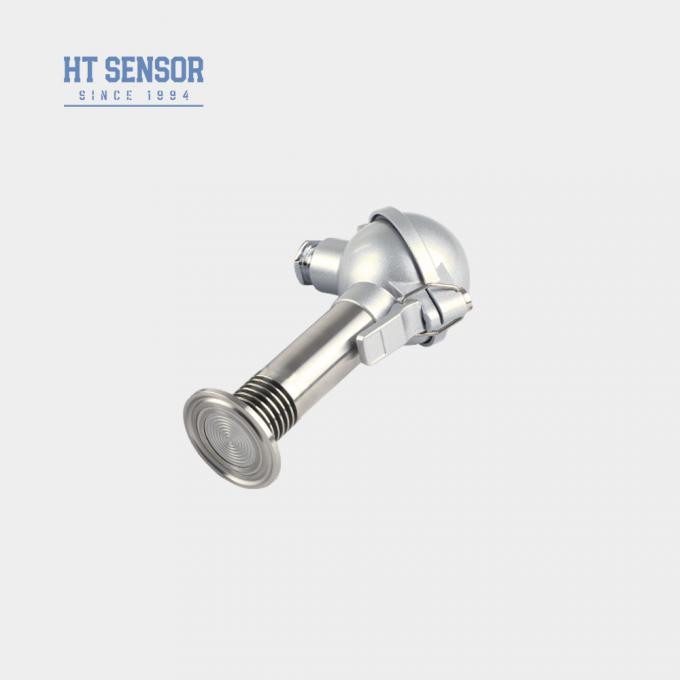

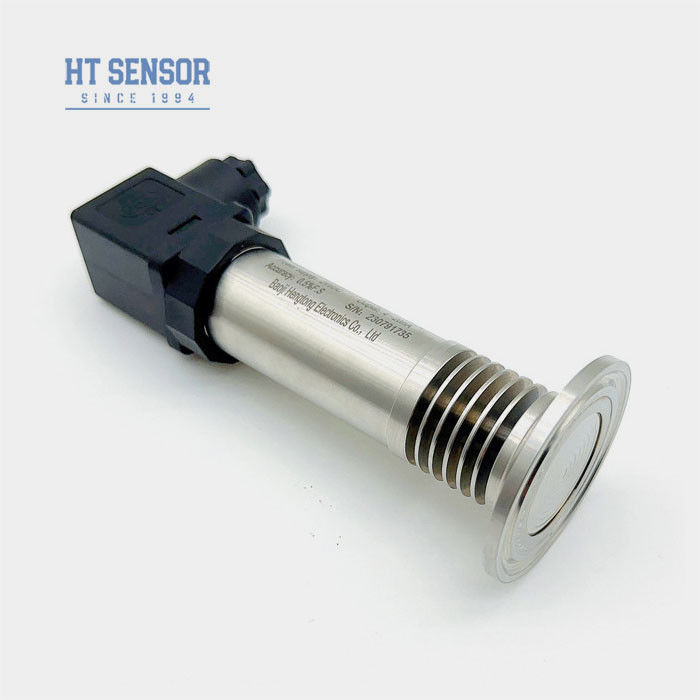

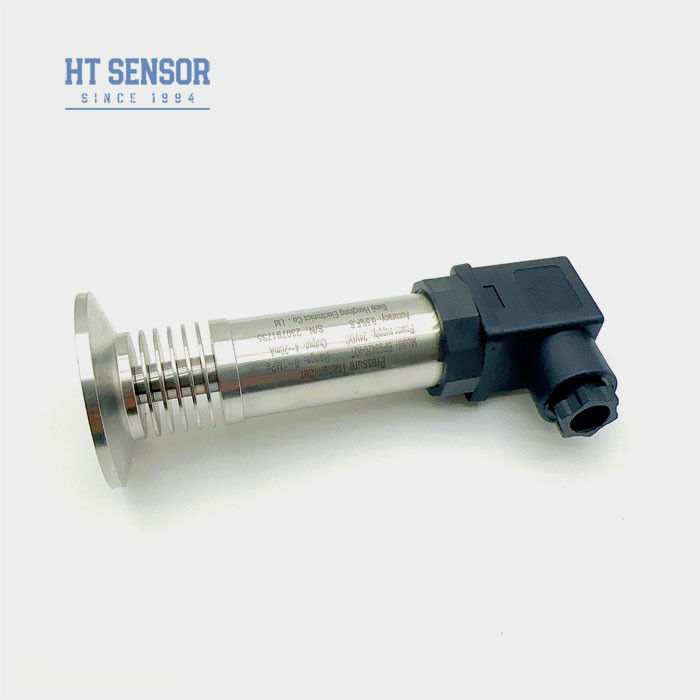

Высокотемпературный 4-20mA санитарный датчик давления
Передатчик давления BP93420-IQT
Введение датчика давления диафрагмы:
Передатчик давления BP93420-IQT имеет в качестве компонента измерения сигнала изолированное маслонаполненное ядро силикона серии HT с давлением.Он спроектирован с полной металлической промывкой диафрагмы и напрямую сварной к процессу соединенияПродукт прошел обширные испытания для обеспечения постоянной и надежной производительности,эффективно предотвращая проблему блокировки отверстий под давлением, вызванной кристаллизующимися средами
Характеристики продуктаиз датчика давления диафрагмы:
1Широкий диапазон измерений, различные варианты интерфейсов давления
2. Различные варианты выходной сигналы
3. регулируемый нулевой и полномасштабный
4Высокая точность, многочисленные стерильные процессы
Заявленияиз датчика давления диафрагмы:
1. Подходит для измерения не коррозионных газов и жидкостей с 316L
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки
3Используется в бумажной и химической промышленности.
| Параметры производительности | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.

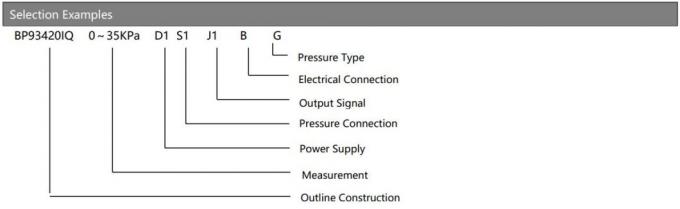

| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||

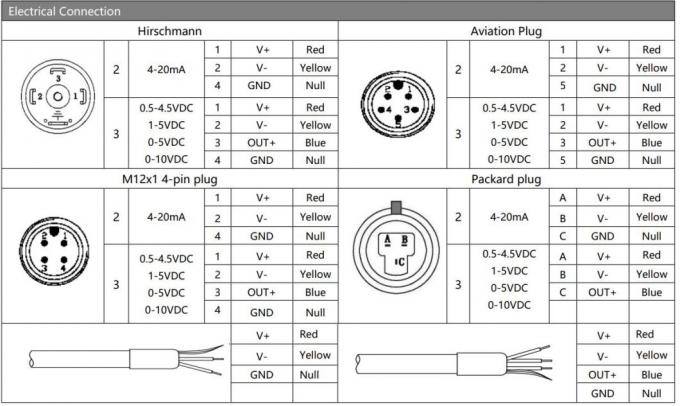

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Вы производитель или торговая компания?
О: Мы производитель, который фокусируется на датчике давления в течение 30 лет.
2. Вопрос: Какие международные сертификаты у вас есть?
Ответ: ISO9001, CE, RoHS сертифицирован.
3Вопрос: Какова ваша производственная мощность?
Мы произвели 500000 штук датчиков давления.
4Вопрос: Каково время поставки вашего продукта?
Ответ: для некоторых продуктов есть запасы. Типичное время выполнения поставки составляет 8 ~ 14 рабочих дней для продукта без настройки.
Примечание: время выполнения может варьироваться в зависимости от различных продуктов. Пожалуйста, свяжитесь с нами для получения подробной информации.
5Вопрос: Какова гарантия на ваши продукты?
О: Наше гарантийное время составляет 24 месяца после отправки.
6. Q: Вы предоставляете персонализированные продукты?
О: Да, мы можем маркировать лазерным лазером ваш логотип, модель и информацию о продукте в соответствии с вашими требованиями. Мы предоставляем услуги OEM и ODM.
