Hengtong Clamp Type OEM Предоставляющий давление с высокотемпературным датчиком давления
Product Details
| Модель No.: | BP93420-IQT | Рейтинг защиты: | ip65 |
|---|---|---|---|
| Жилой материал: | SS304 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Спецификация: | Силиконовый датчик давления | Товарный знак: | HTсенсор |
| Происхождение: | Баоджи, Китай | Код ТН ВЭД: | 9026201090 |
| Тип конструкции: | Диффузный силиконовый передатчик давления | Среднее измерение: | Жидкость |
| степень точности: | 00,5% | Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа |
| Конфигурация: | Доступно для OEM и ODM | Модель: | BP93420-IQT |
| Выделить |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Описание продукта

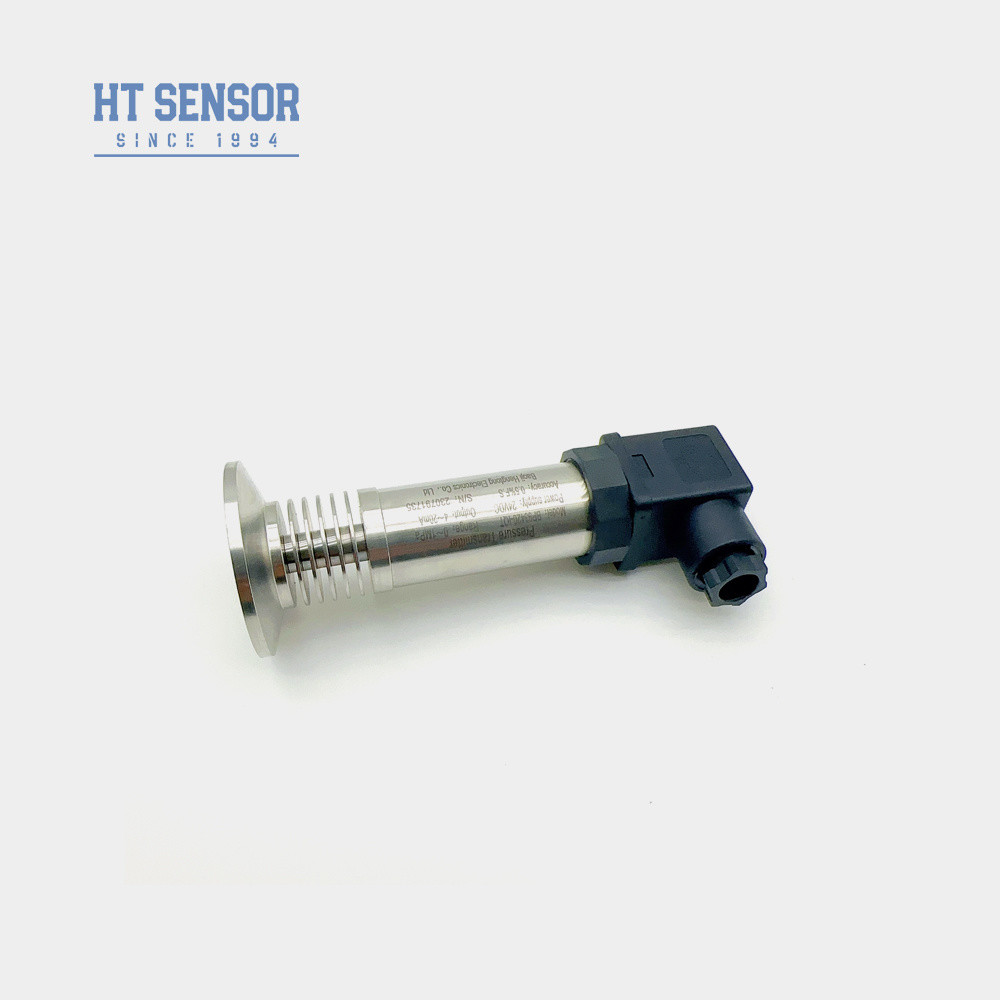

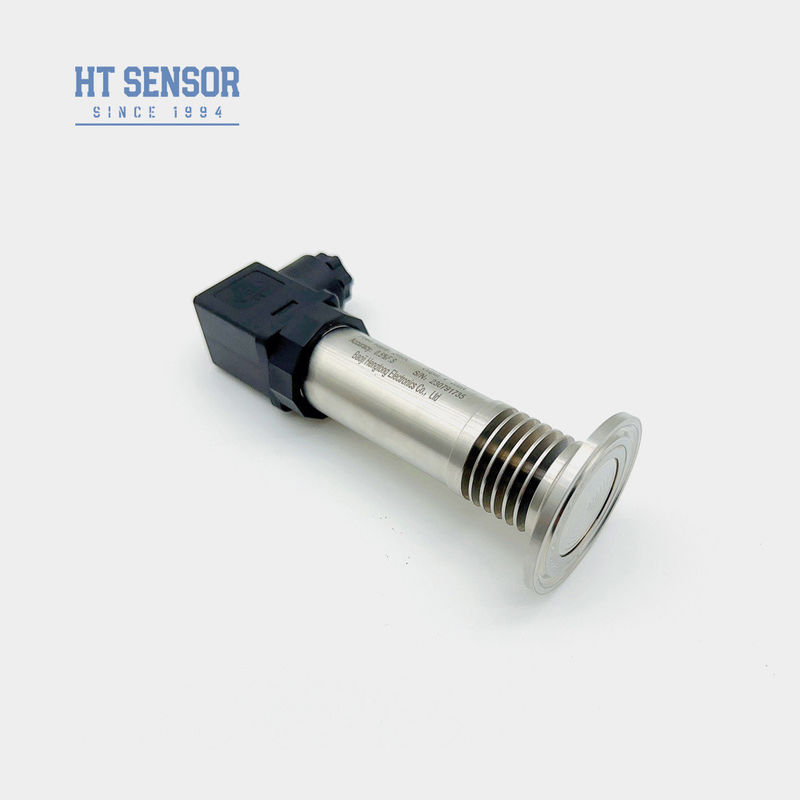

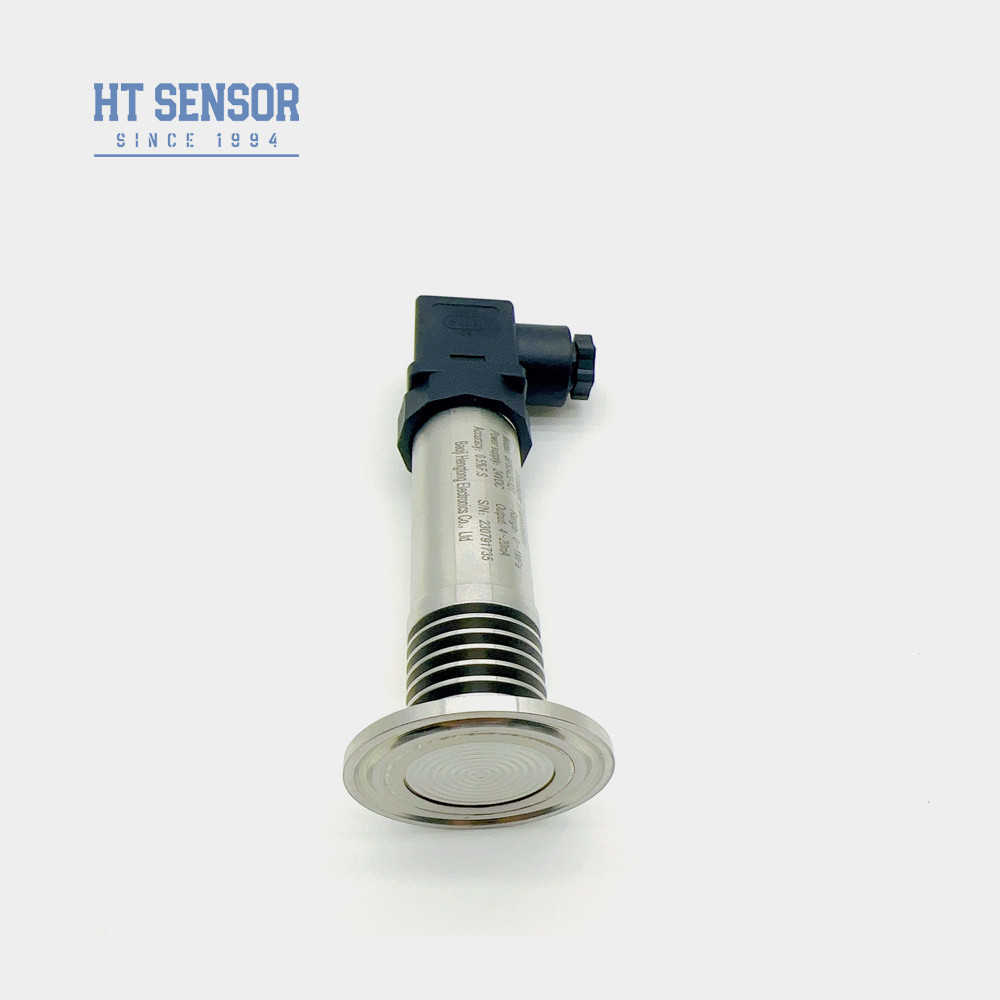

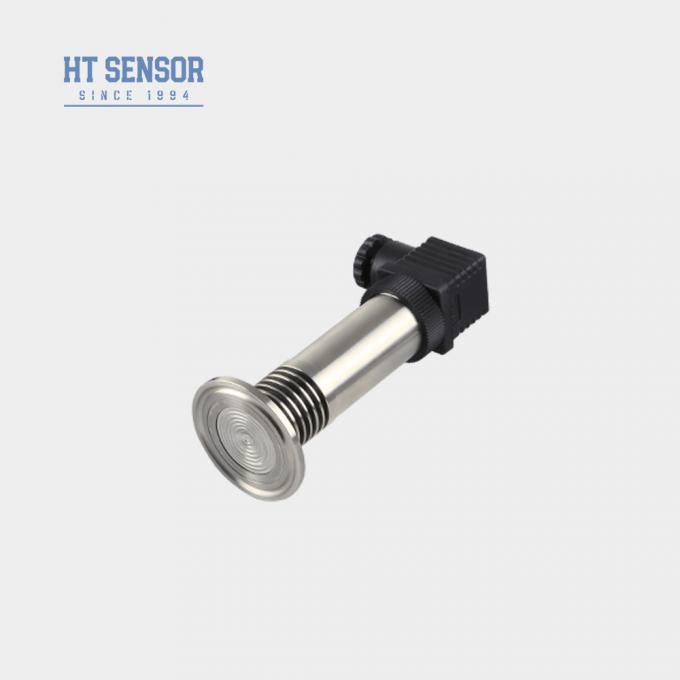

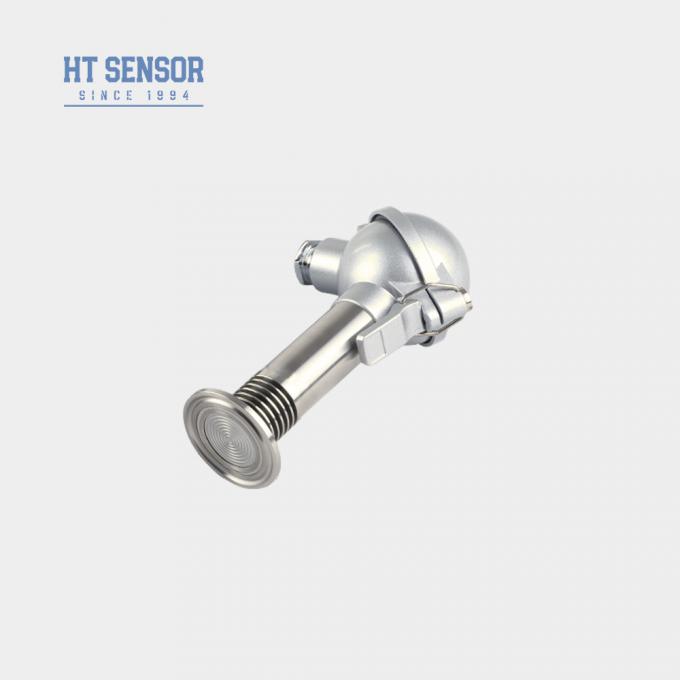

Передатчик давления BP93420-IQT
Введение:
Передатчик давления BP93420-IQT использует в качестве элемента измерения сигнала кремниевое давление-устойчивое изоляционное масло наполненное ядро HT.Он имеет полную металлическую промывку диафрагмы и прямую сварку с процессом соединения, обеспечивая точные соединения между процессом соединения и измерительной диафрагмой.Весь продукт прошел строгие испытания, обеспечивающие стабильную и надежную производительность и эффективно предотвращая проблему блокировки отверстий давления, вызванных кристаллизующимися средами.
Характеристики продукта:
1Широкий диапазон измерений, различные варианты интерфейсов давления
2. Различные варианты выходной сигналы
3. регулируемый нулевой и полномасштабный
4Высокая точность, многочисленные стерильные процессы
Применение:
1. Подходит для измерения не коррозионных газов и жидкостей с 316L
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки
3. используется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления
| Параметры производительности | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
- Совместимость материалов
- Перед выбором проверяется, что измеряемая среда химически совместима с намоченными материалами продукта.
- Взрывостойкие модели Примечание
- Стандартные взрывозащитные конфигурации исключают цифровые головки дисплея по умолчанию.
- Требование к мощности головки дисплея
- Для передатчиков, оборудованных LCD/LED-дисплеями, поддерживать энергоснабжение не менее 20 ВДЦ для обеспечения надлежащей функциональности.
- Лучшая практика установки
- Для обеспечения надежности эксплуатации:
- Установка молниезадержителей на месте измерения
- Внедрить безопасное заземление как для передатчика, так и для питания
- Спецификации кабеля
- Конфигурация по умолчанию: без полиэтиленового кабеля.
- Доступные альтернативные материалы (PTFE/PVC) - необходимо указать при заказе.
- Особые условия
- Уведомляйте нашу техническую команду и четко указывайте в заказе, если заявка включает:
- Окружающая среда с высокими вибрациями
- Периодические давления
- Значительное помешательство EMI/RFI
- Для обеспечения оптимальной производительности, пожалуйста, предоставьте полную информацию о заявке в спецификациях заказа.

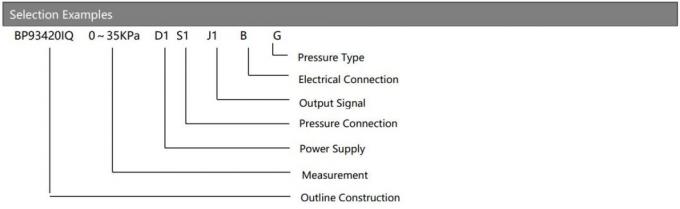

| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||

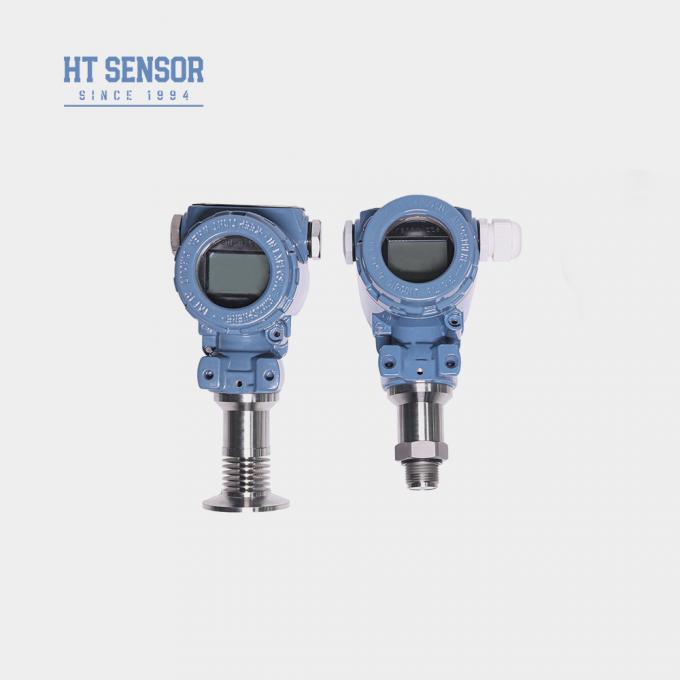

| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

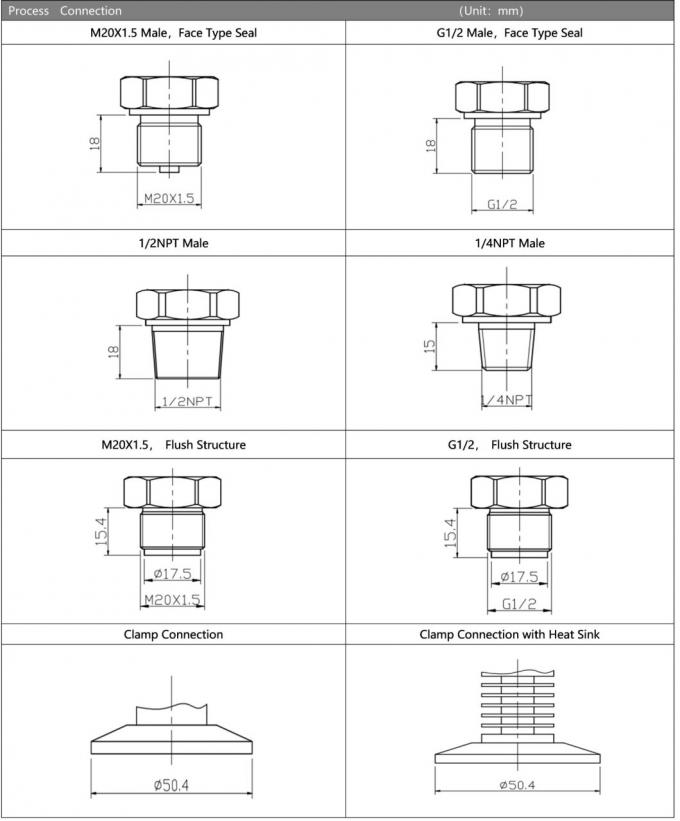

| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||

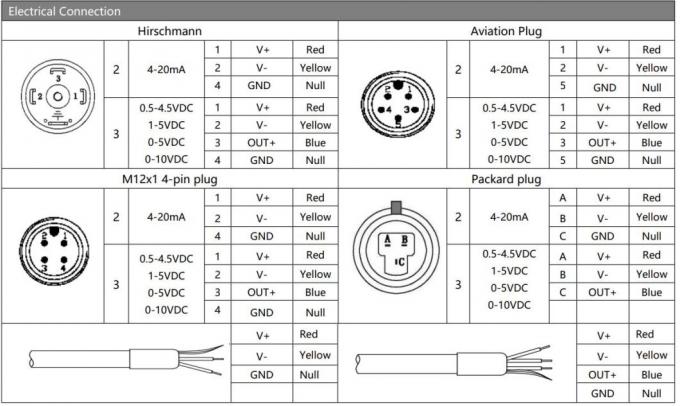

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
