Датчик HT 4-20ma Датчик давления на диафрагму Датчик давления с маслом Датчик давления 12-32VDC
Product Details
| Модель No.: | BP93420-IIIQT2 | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
|---|---|---|---|
| Силовое питание: | 9-36VDC | выходной: | 4-20 мА |
| Спецификация: | датчик давления с маслом | Торговая марка: | HTсенсор |
| Производство: | Баоджи, Китай | Среднее измерение: | Жидкость |
| Степень точности: | 00,5% | Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа |
| Рейтинг ИС: | IP65 | Конфигурация: | Доступно для OEM и ODM |
| Выделить |
Датчик давления диафрагмы 4-20ma,Датчик давления диафрагмы,Датчик давления с маслом 9VDC |
||
Product Description

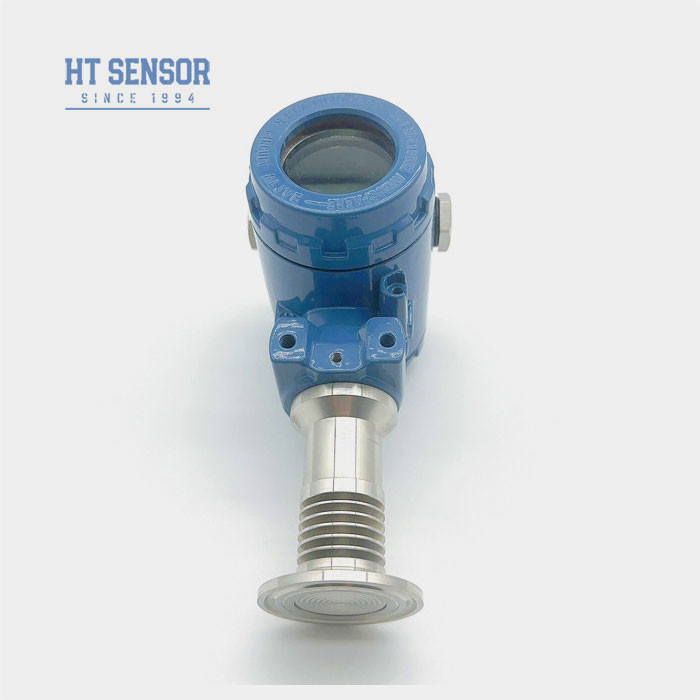

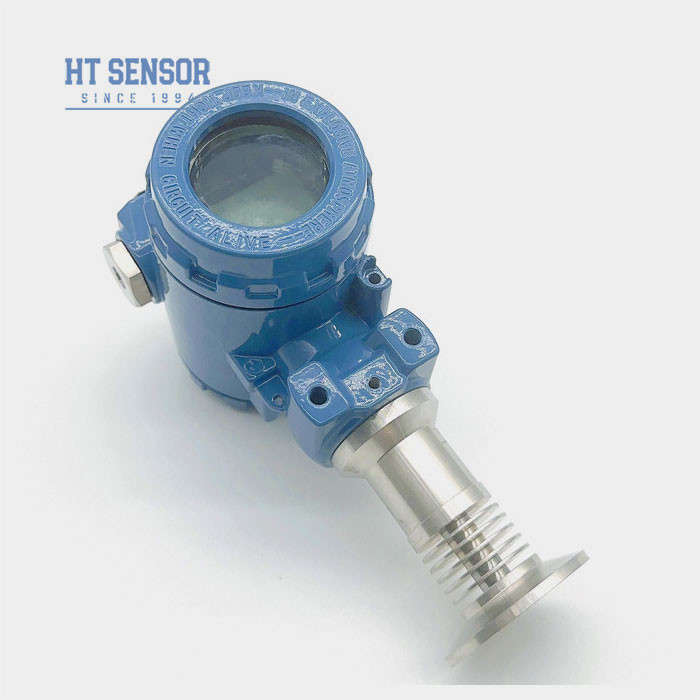

BP93420-IIIQT2 HT СЕНСОР 4-20mA Датчик давления диафрагмы
Передатчик давления BP93420-IIIQT2
Внедрение датчика давления с помощью промывки диафрагмы:
BP93420-IIIQT2 перемыкающий диафрагму датчик давления преобразователь принимает высокоточную полость свободной измерительной диафрагмы, с различными характеристиками схемы усилителя, таких как износостойкость,устойчивость к высоким температурам и т. д., что делает этот тип подходящим для различных рабочих условий, в сочетании с характеристиками конструкции без полостей,специально предназначенный для измерения вязкости и слизи, цемент и другие гранулированные жидкости для измерения промышленного давления.
| Параметры производительностиизДатчик давления диафрагмы | |
| Диапазон измеренийДатчик давления диафрагмы | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип датчика давления с диафрагмой с промывкой | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
Характеристики продуктадатчик давления диафрагмы:
- 1Широкий диапазон измерений, различные варианты интерфейсов давления
- 2. Различные варианты выходной сигналы
- 3. регулируемый нулевой и полномасштабный
- 4Высокая точность, многочисленные стерильные процессы
Применениедатчик давления диафрагмы:
- 1. Подходит для измерения не коррозионных газов и жидкостей с 316L
- 2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки
- 3. используется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления
| Выходный сигнал ofдатчик давления диафрагмы | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказуfдатчик давления диафрагмы |
- 1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
- 2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
- 3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
- 4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
- 5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
- 6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
- 7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказудатчик давления диафрагмы | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
FAQдатчик давления диафрагмы:
Вопрос 1: Вы производитель и торговая компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
