1/8NPT Силиконовый передатчик давления Датчик уровня воды для испытания давления трубопровода
Product Details
| Модель No.: | BP157 | Точность: | ± 0,5% |
|---|---|---|---|
| Тип соединения: | G1/4,1/4NPT, 1/8NPT | Выходной сигнал: | 4-20 мА,00,5-4,5 ВДС |
| Силовое питание: | 24VDC,5VDC | Тип давления: | Измерительное давление, Абсолютное давление, Запечатанное давление |
| Отростчатая температура: | -20℃~80℃ | Наименование продукта: | Датчик передатчика давления |
| Степень защиты: | IP65 | Вес: | 0.2KG |
| Выделить |
1/8NPT Кремниевый передатчик давления,Силиконовый передатчик давления для трубопроводов,Датчик давления уровня воды для трубопроводов |
||
Product Description
Силиконовый датчик давления датчик уровня воды для испытания давления в трубопроводе

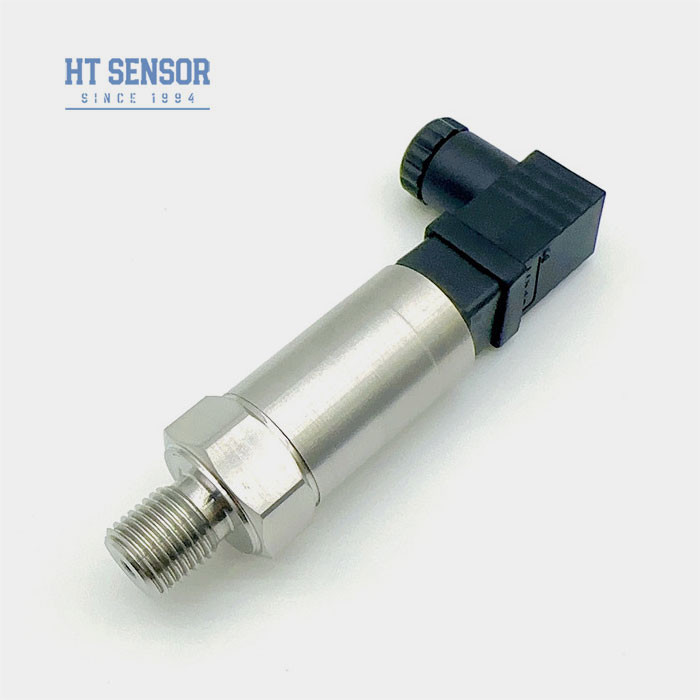

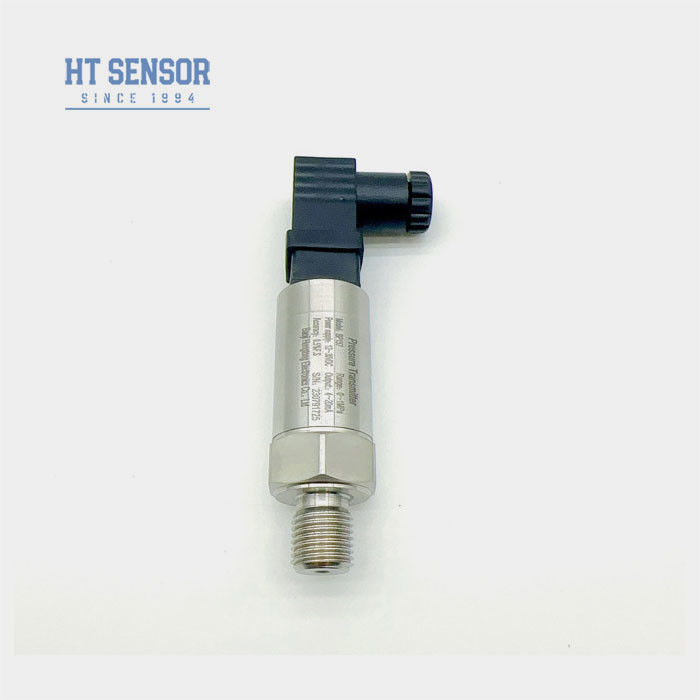

Передатчик давления BP157
Введение датчика давления:
Передатчик давления серии BP15 использует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT, устойчивой к давлению.Схема обработки сигнала расположена внутри корпуса из нержавеющей сталиПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов,и готовых продуктов для обеспечения стабильной и надежной работы.
Характеристики продукта:
- Компактный и прочный дизайн
- Антиэлектромагнитные помехи.
- Полностью сварные, герметичные
- Защита IP65
- Многоразовые выходные сигналы
Применение:
- Совместима с нержавеющей сталью 316L, не коррозионными газами и жидкостями
- Нефтехимическая и другая промышленность
- Компрессор воздуха, вакуумное оборудование
- гидравлические и пневматические системы управления
Параметры работы:
| Диапазон измерений | 0kPa 10kPa... 10MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Превышение нагрузки | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (обычно), ±0,5% (максимально) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Ошибка температуры - нулевая | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Ошибка температуры -протяженность | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Компенсационная температура | 0-50 °C ((<35KPa), 0-70 °C ((стандартный)) -10 ~ 70 ((настраиваемый) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Жилой материал | 304 СС |
| Материал диафрагмы | 316L SS |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Материал уплотнения | Фторированная резина или пломба с полной сваркой |
| Взвесить | ~ 0,20 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода |
|
| 0/1 ¢5В | ||
| 0/1 ∆10В | ||
| 0.5·4.5В | 5VDC |
Руководство по заказу:
| BP15X | Передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный прямой выходный кабель 1,0 метра | ||||||
| 7 | Мини-коннектор DIN | 8 | Коннектор Хиршмана | ||||||
| Диапазон измерений | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa или MPa |
X: указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 010VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5ВДС | ||||||
| S4 | 010mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 НПТ | ||||||||
| J4 | 1/8НПТ | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
