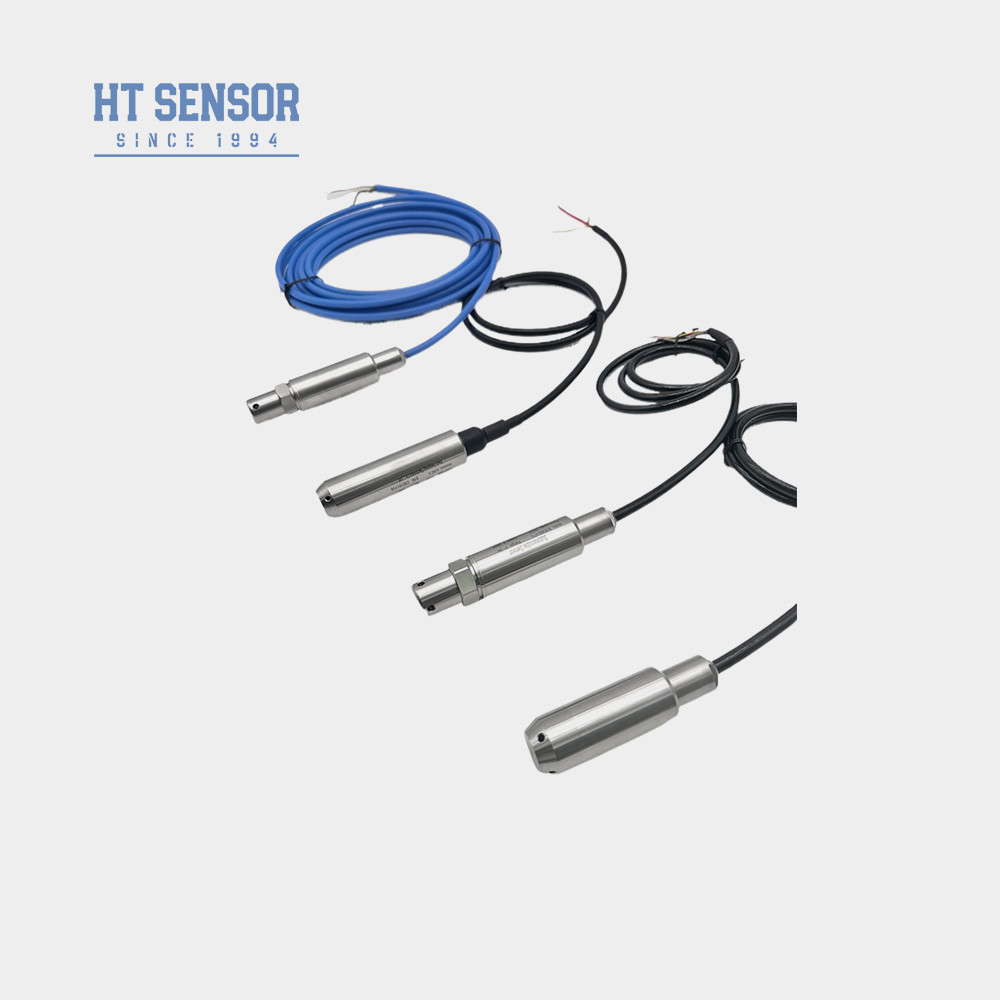

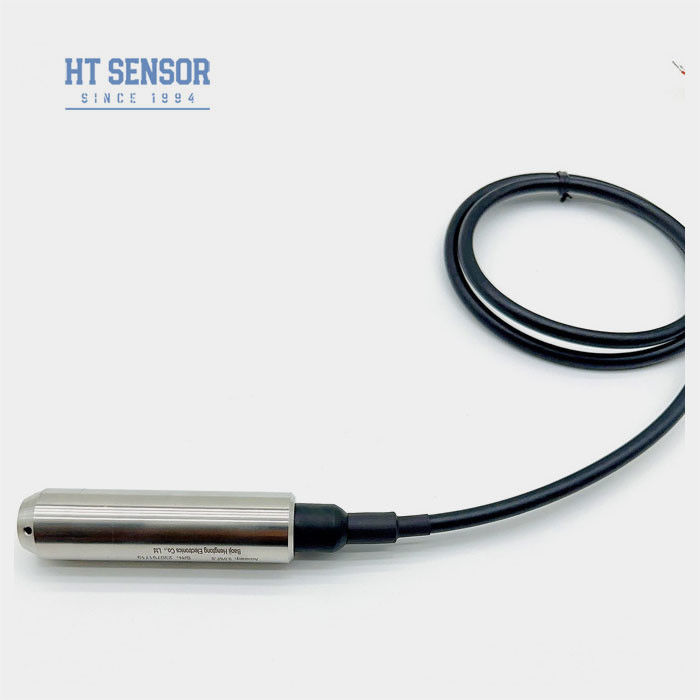

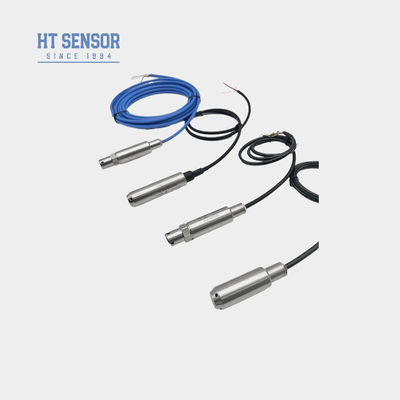

Bh93420-I Передатчик уровня воды 12-36vdc 4-20ma Подводный передатчик уровня
Подробная информация о продукте
| Модель No.: | BH93420-I | Выходной сигнал: | 4-20mA или 0,5-4,5VDC |
|---|---|---|---|
| Диапазон: | 0-1mH2O~400mH2O | Точность: | 00,25% или 0,5% |
| Сила: | 12-32VDC | Материал кабеля: | ПУ или ПЕ |
| Средний: | Вода или масло | Жилой материал: | 304 S.S. |
| Оценка защиты: | IP 67 | ||
| Выделить |
BH93420-I Передатчик уровня воды,Передатчик уровня воды 12vdc,Передатчик погружаемого уровня 4-20ma |
||
Описание продукта
Передатчик уровня воды 12-36ВДС с выходом сигнала 4-20мА
BH93420 Iпередатчик уровня воды
Введение:
BH93420-I Погружаемый передатчик уровня воды, основанный на характеристиках диффузного кремниевого датчика.который имеет крошечную структуру транзистора внутри, который может преобразовать внешнее давление в электрический выход.
В диффузном кремниевом входном уровне передатчика датчик устанавливается в измеряющем средстве.структура транзистора внутри датчика будет подвергаться небольшой деформации, что приведет к изменению значения сопротивления, что приведет к выходу электрического сигнала.
Характеристики продукта:
- Полный корпус из нержавеющей стали, подходящий для различных условий испытаний
- Измерение зонды типа погружения, легкая установка
- Различные варианты выходного сигнала
- Взрывозащитная маркировка: ExiaIICT6
- Высокая защита: IP68
- ПЭ или ПУ кабель
Заявления:
- Совместима с 316LSS, не коррозионными жидкостями
- Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленная и муниципальная вода, резервуары для воды, колодцы, реки, морская вода, озера и т. д.
- Измерение уровня топлива в дизельных и топливных баках
Параметры работы:
| Диапазон измерений | 0? 10м... 400мГ2О |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 2X номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,2% F.S/год (макс.) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C (0-1м. 0-2м ); 0-70°C |
| Операционная температура | -20~80°C |
| Температура хранения | -30~100°C |
| Жилой материал | 304 из нержавеющей стали |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | ¥100MΩ@100VDC |
| Уровень взрывостойкости | ExiaIICT6 |
| Рейтинг защиты | IP67, IP68 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг (без кабеля) |
| Материал кабеля | Полиэтилен, полиуретан |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода | |
| 0/1 ¢5В | ||
| 0/1 ∆10В | ||
| 0.5·4.5В | 5VDC | |
| Протокол связи RS485 | 3.630В / батарея | 4 провода |
Советы по заказу:
1Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней во время отбора.
2Должна быть указана плотность измеряемой среды.
3Для сильных электромагнитных или радиочастотных помех, пожалуйста, предоставьте подробности нашей компании и укажите это в заказе.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
Руководство по заказу:
| BH93420 | Код | Конструкция | ||||||
| Я... | Передатчик давления | |||||||
| Диапазон измерений | 0? 10м... 400мГ2О | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3.6В батарея | |||||||
| D4 | прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 010VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5ВДС | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
| Код | Жилой материал | |||||||
| 01 | 304 из нержавеющей стали | |||||||
| 02 | 316L из нержавеющей стали | |||||||
| Код | Материал кабеля | |||||||
| C1 | PE | |||||||
| С2 | ПВ | |||||||
