50.4 мм Диффузный кремниевый датчик давления высокотемпературный датчик давления для испытания жидкости
Product Details
| Модель №.: | HT-IQT-B | Диапазон: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки или 4 провода | Измерительная среда: | Воздух и жидкость |
| Диапазон: | 500,4 мм | Выход: | 100 мв + 30 мв |
| Власть: | 1,5 мА | Тип: | Датчик диффузного кремниевого давления |
| Тип выходного сигнала: | Аналоговый | Материал: | Нержавеющая сталь |
| Кастомизация: | Доступно | Индивидуальный запрос | ||
| Выделить |
50.4 мм Диффузный силиконовый датчик давления,Диффузный кремниевый датчик давления высокой температуры,Датчик давления высокой температуры для испытания жидкости |
||
Product Description

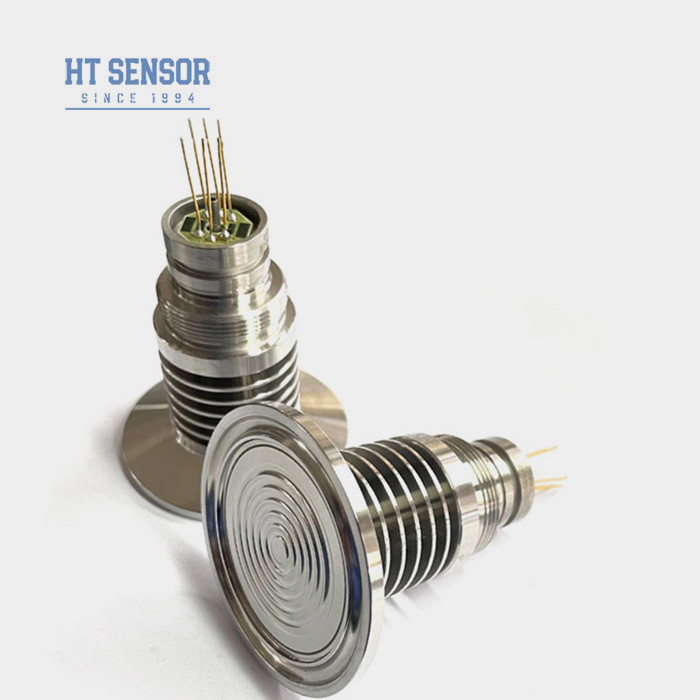

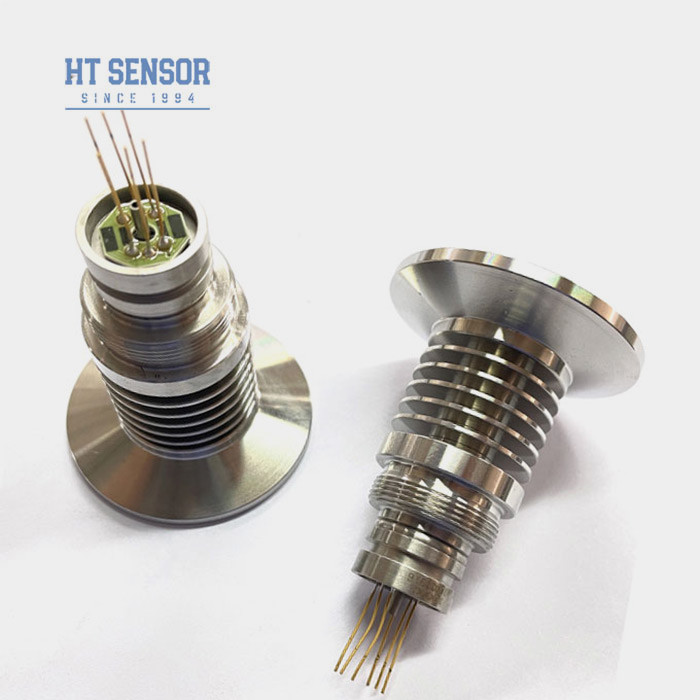

HT-IQT-B 50,4mm высокотемпературный диффузный кремниевый датчик давления для испытания жидкости
HT-IQT-B ПиезорезистивКремнийДатчик давления
Введение высокотемпературного диффузного кремниевого датчика давления:
HT-IQT-B - это высокотемпературный диффузионный кремниевый датчик давления, датчик давления с зажимом, использующий одноразовую технологию наполнения кремниевым маслом. Диафрагма подвергается прямому давлению, чтобы предотвратить масштабирование,негигиенические и клеистые засорения. С теплоотводной структурой, подходящей для измерения сред высокой температуры. Широко используется в пищевой, фармацевтической, винной и другой медицинской промышленности, а среднее измерение может быть загрязнено.
У нас есть зрелая серийная производственная линия, может завершить производственную задачу в срок и качество.
Заявленияиз высокотемпературного диффузного кремниевого датчика давления:
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Пищевая и напитковая промышленность
- Контроль промышленных процессов
- Фармацевтическая промышленность
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
| Параметры производительностииз высокотемпературного диффузного кремниевого датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500 KPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 220 г | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |
| Размер |
|
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Компания |
| FQA |
.
.
