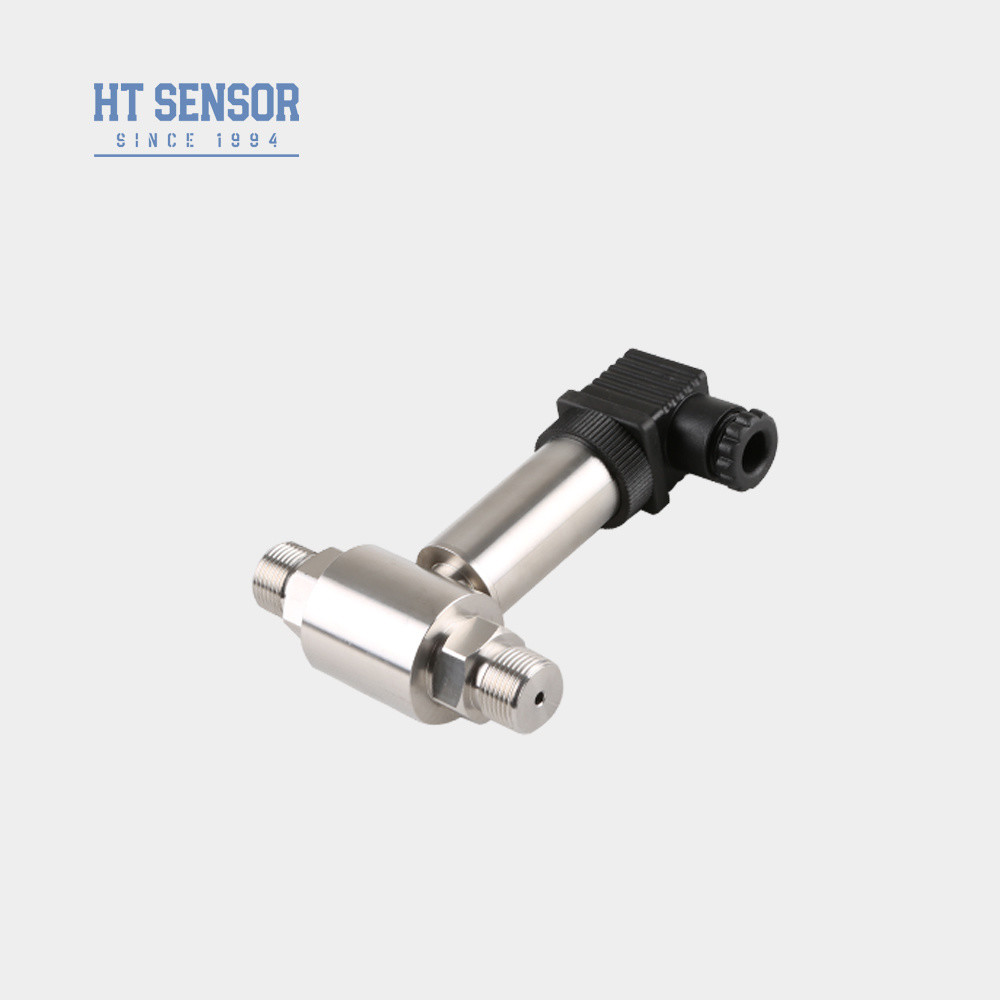

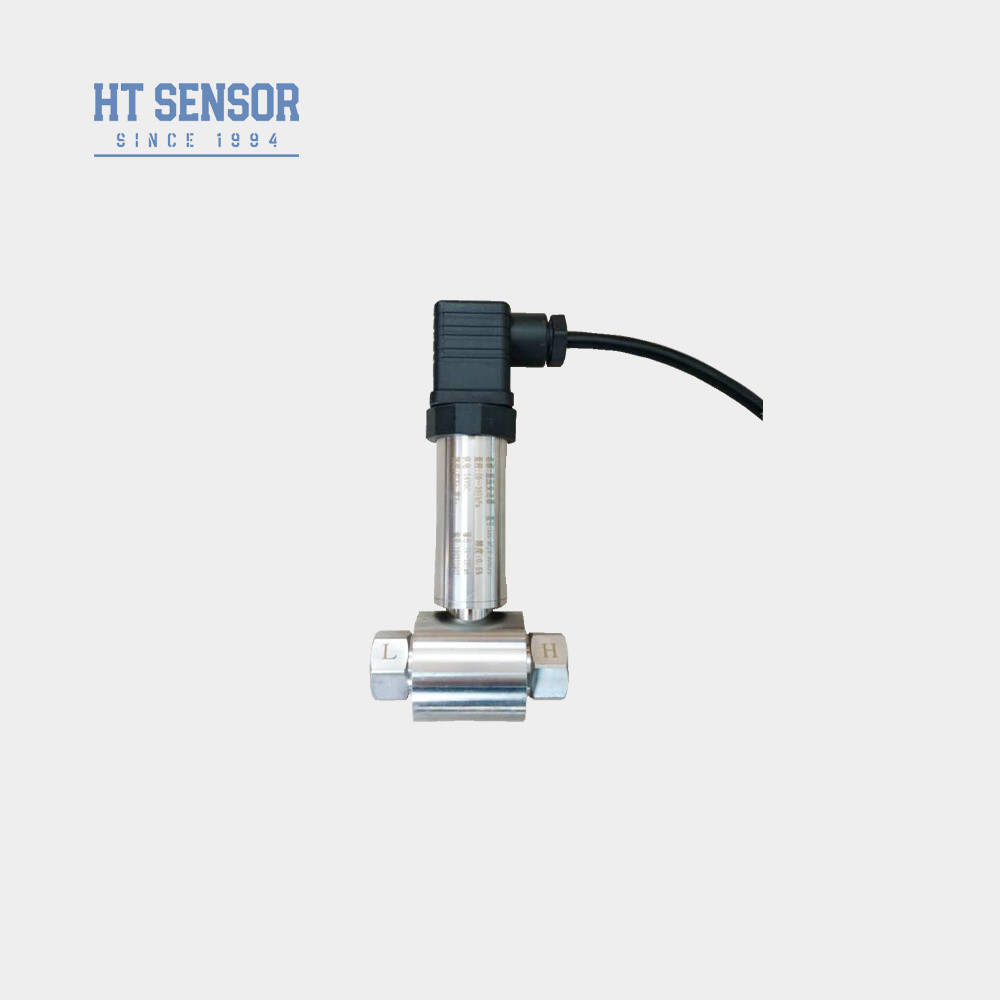

BP93420D-II Преобразователь перепада давления с DIN для испытания жидкостей Датчик перепада уровня
Product Details
| Модель: | BP93420D-II | Диапазон: | 0-10kpa~2Mpa |
|---|---|---|---|
| Сила: | 24VDC ((12-32VDC) | Выпуск: | 4-20mA 0-10v И так далее |
| Материал: | Нержавеющая сталь | Нить: | Мужской и женский G1/4 M20*1.5 и так далее |
| Тип давления: | Датчик дифференциального давления | Класс защиты: | IP65 |
| Рабочая температура: | 0-60°C | Коннектор: | Большой DIN или OEM |
| Выделить |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Преобразователь дифференциального давления с DIN для датчика уровня дифференциального давления для жидкостей
BP93420DII DДифференциальный PДавлениеПреобразователь
Введение в датчик преобразователя дифференциального давления:
BP93420DII - это преобразователь дифференциального давления, оснащенный пьезорезистивным датчиком диффузионного кремния, с двумя портами давления для подключения к трубопроводам или импульсным линиям. Это устройство предназначено для измерения перепадов давления как в газообразных, так и в жидких средах, способно выдерживать избыточное давление, вакуум и почти статические условия.
Датчик использует твердотельную керамическую диафрагму, которая деформируется под приложенным давлением, в результате чего деформация вызывает пропорциональное изменение сопротивления. Этот сигнал обрабатывается интегрированным электронным преобразователем внутри корпуса, который выдает стандартизированный сигнал 0–10 В или 4–20 мА.
Установка облегчается за счет резьбовых соединений, что делает преобразователь подходящим для различных промышленных и санитарных применений. Типичные варианты использования включают мониторинг перепадов давления в системах отопления (между линиями подачи и обратной линии), а также управление фильтрами, вентиляторами и компрессорами.
Особенности продуктадатчика преобразователя дифференциального давления:
- Преобразователь имеет конструкцию из нержавеющей стали, что делает его компактным и простым в установке.
- Он проходит строгую температурную компенсацию и скрининг на старение, обеспечивая стабильную и надежную работу.
- Электрический интерфейс может быть выбран как подключаемый модуль или вариант прямого подключения.
Применения датчика преобразователя дифференциального давления::
- Подходит для измерения перепада давления различных газов или жидкостей в трубопроводах таких отраслей, как нефтяная, химическая, энергетическая и гидрологическая.
- Применяется в промышленных технологических процессах на месте, таких как нефтяная, химическая, металлургическая, энергетическая и гидрологическая.
- Измерение давления для трубопроводов и камер печей
| Параметры производительности датчика преобразователя дифференциального давления: | |
|---|---|
| Диапазон измерения | 0-10 кПа……~2 МПа |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤3 раза от номинального диапазона |
| Статическое давление | Минимальное значение между 5-кратным номинальным диапазоном или 7 МПа |
| Точность при 25℃ | ±0,25% (типичное) ±0,5% (максимальное) |
| Повторяемость | ±0,03% (тип.) ±0,05%FS (макс.) |
| Гистерезис | ±0,03% (тип.) ±0,05%FS (макс.) |
| Долгосрочная стабильность | ±0,5%FS/год(≤200 кПа) ±0,2%FS/год(＞200 кПа) |
| Дрейф нуля по температуре | ±0,01%FS/℃(＞100 кПа), ±0,02%FS/℃ (≤100 кПа) |
| Дрейф диапазона по температуре | ±0,01%FS/℃(＞100 кПа), ±0,02%FS/℃ (≤100 кПа) |
| Температура компенсации | 0-50℃(0-10 кПа, 0-20 кПа) ,0-70℃ ,-10-70℃ |
| Рабочая температура | -30℃~80℃ |
| Температура хранения | -40℃~100℃ |
| Вибрация | 10 г, 55 Гц ～ 2 кГц |
| Материал корпуса | 304,316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Взрывозащищенность | Искробезопасный и взрывозащищенный |
| Степень защиты | IP65 |
| Вес | ~0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4～20 мА | 12～30 В постоянного тока | 2/3/4 провода |
| 0～10/20 мА |
3 провода |
|
| 0/1～5 В | ||
| 0,5～4,5 В | 5 В постоянного тока |
| Советы по заказу |
1. При выборе продукта убедитесь, что измеряемая среда совместима с контактирующими частями продукта.
2. Для обеспечения надежной работы рекомендуется установить трехходовой коллектор между точкой измерения и преобразователем, обеспечивая медленное и равномерное приложение давления к камерам положительного и отрицательного давления преобразователя.
3. Во время установки рекомендуется расположить интерфейсы давления на обоих концах горизонтально, чтобы минимизировать влияние места установки на продукт.
4. Для особых требований, таких как сильная вибрация, мгновенное ударное воздействие, сильные электромагнитные помехи или радиочастотные помехи, сообщите об этом нашей компании и укажите эти требования в заказе.
| Руководство по заказу | ||||||||
| BP93420XX | Преобразователь давления | |||||||
| Код | Конструкция | |||||||
| DII | Преобразователь дифференциального давления | |||||||
| Диапазон измерения | 0-10 кПа……~2 МПа | |||||||
| Код | Источник питания | |||||||
| D1 | 24 В постоянного тока | |||||||
| D2 | 5 В постоянного тока | |||||||
| D3 | Другое | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4～20 мА постоянного тока | S5 | 0～20 мА постоянного тока | |||||
| S2 | 1～5 В постоянного тока | S6 | 0～10 В постоянного тока | |||||
| S3 | 0～5 В постоянного тока | S7 | 0,5～4,5 В постоянного тока | |||||
| S4 | 0～10 мА постоянного тока | |||||||
| Код | Подключение давления | |||||||
| J1 | M20×1,5 папа | |||||||
| J2 | G1/2 папа | |||||||
| J3 | G1/4 папа | |||||||
| J4 | 1/2 NPT папа | |||||||
| J5 | Другое | |||||||
| Код | Электрическое подключение | |||||||
| B1 | Hirschmann | |||||||
| B2 | Штекер PG7 | |||||||
| B3 | Вывод герметичного кабеля | |||||||
| B4 | Другое | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
