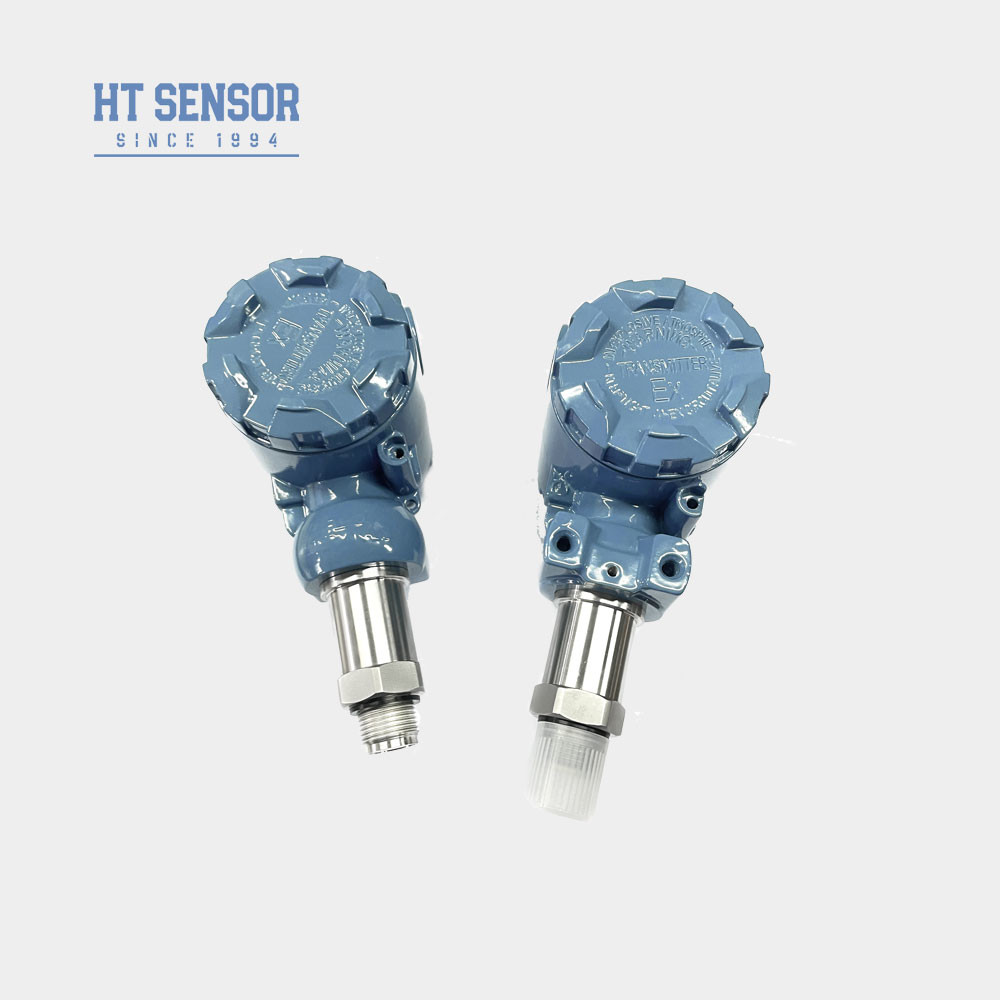

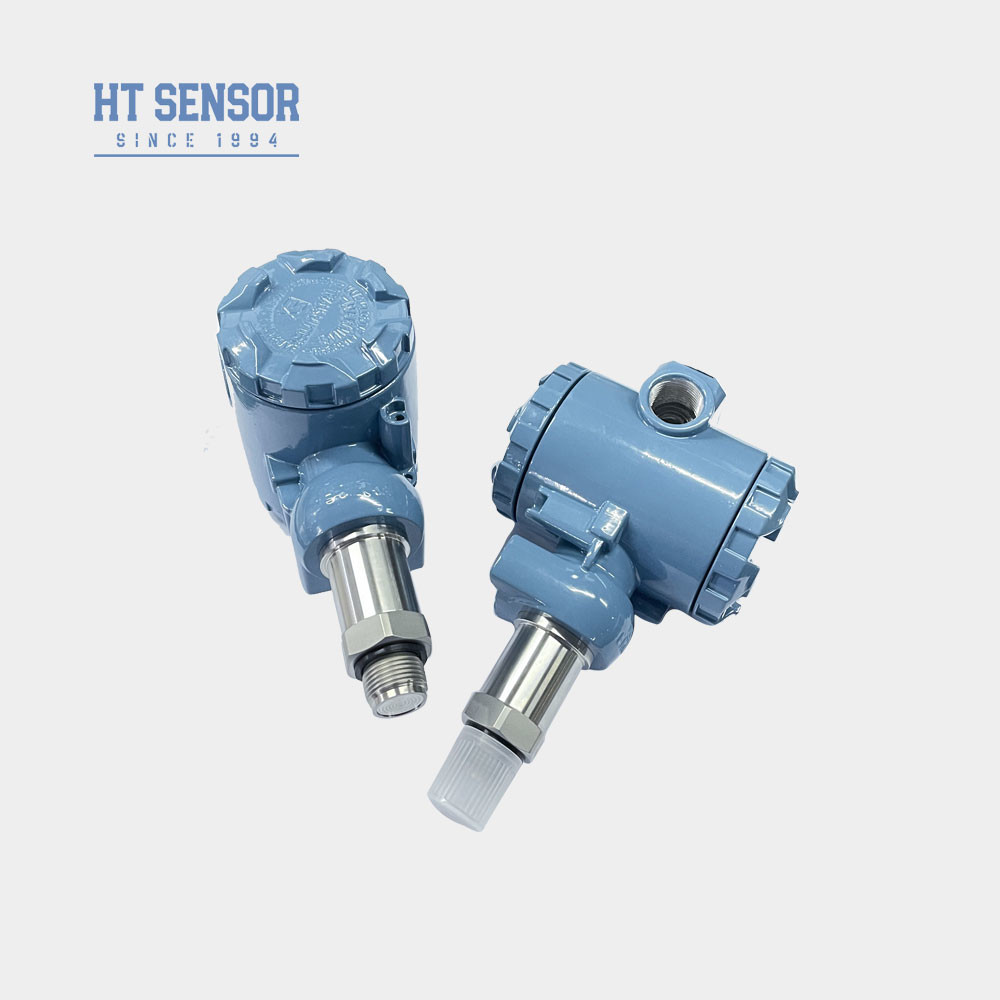

BPHT24-III - датчик давления на диафрагме цифровой датчик давления для жидких напитков
Product Details
| Модель No.: | BPHT24-III | Диапазон: | 0-10kpa~35Mpa |
|---|---|---|---|
| Сила: | 12-36Vdc | Выпуск: | 4-20 мА |
| Материал для жилья: | Сплав алюминия | Тип давления: | Измерительное давление, абсолютное давление, запечатанное |
| Спецификация: | Датчик давления диафрагмы | Нить: | G1/2 M20*1,5 1/2NPT |
| Среднее измерение: | Жидкость, газ, клей для напитков и так далее | Конфигурация: | Доступно для OEM и ODM |
| Выделить |
Датчик давления диафрагмы BPHT24-III,Цифровой датчик давления диафрагмы,Цифровой датчик давления для жидких напитков |
||
Product Description
BPHT24-III Датчик давления диафрагмы для жидких напитков
Передатчик давления BPHT24-III
Введение датчика давления с помощью промывки диафрагмы:
Передатчик давления с полной диафрагмой BPHT24-III использует диффузионное ядро кремния с плоской диафрагмой серии HT в качестве элемента измерения сигнала.Схема обработки сигнала расположена в корпусе 2088 и преобразует сигнал давления в стандартный выходный сигналОбеспечить надежное и точное измерение давления в гигиенической среде.
Передатчики давления BPHT24-III подходят для пищевой, питьевой, фармацевтической, биоинженерной и других отраслей промышленности.Изоляционная диафрагма, установленная на металлической поверхности, сварляется непосредственно с процессом стыка, чтобы обеспечить точное соединение между процессом стыка и измерительной диафрагмойПоэтому не требуются дополнительные уплотнительные прокладки и не измеряются мертвые зоны.и давление процесса от диафрагмы к пьезорезистивному датчику передается статически через гигиенически одобренную жидкость наполнения.
Характеристики продуктас датчиком давления диафрагмы:
2. Разработан для гигиенических применений для предотвращения среднего масштабирования
3Высокая точность с полностью нержавеющей стальной конструкцией
4Легко очищается.и,регулируемый и отображаемый
Заявленияс датчиком давления диафрагмы:
1. Подходит для измерения не коррозионных газов и жидкостей с 316L
2Идеально подходит для защиты окружающей среды и химической промышленности.
3. Используется в морской и авиационной промышленности
4Хорошо подходит для использования в медицинской, биофармацевтической и пищевой промышленности
| Параметры производительностис датчиком давления диафрагмы | |
| Диапазон измерений | 0~35 КПа...~20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,8 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Конструкция | |
| Размер | |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20 до 250 °C. Когда рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | ||||||||
| BPHT24 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IX | Дисплейный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| T | Высокотемпературный передатчик давления | |||||||
| Диапазон измерений | 0~35 КПа...~20 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
