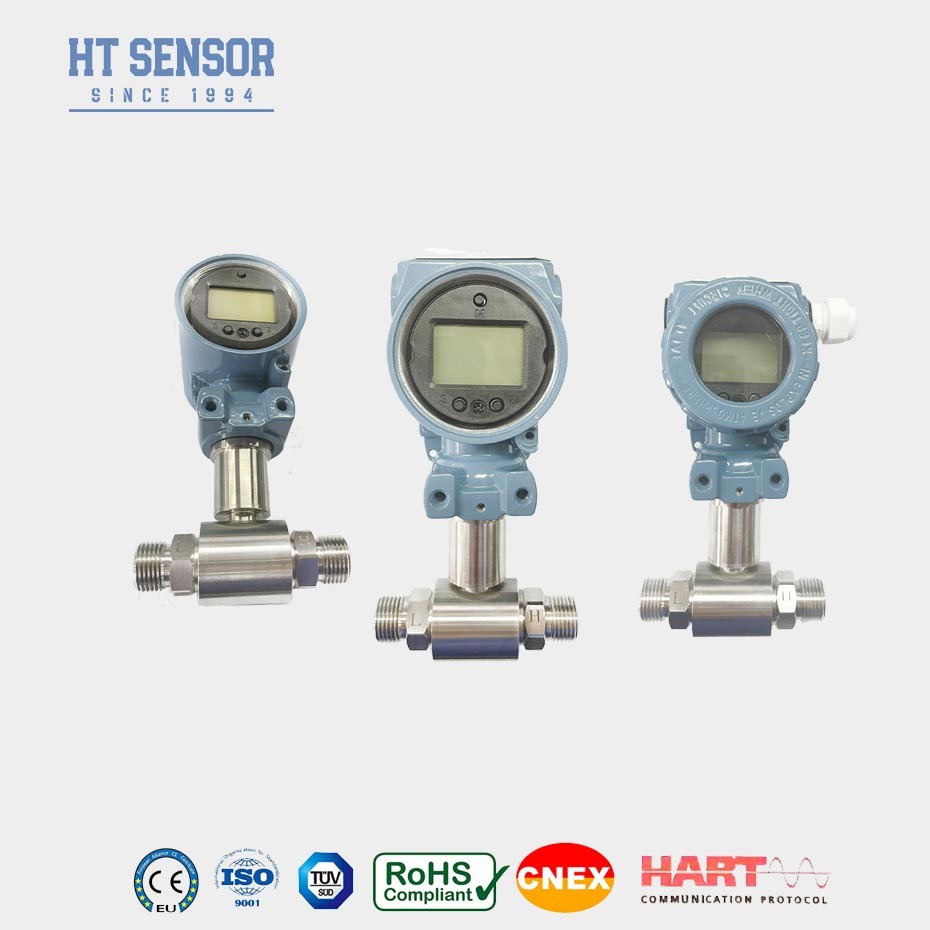

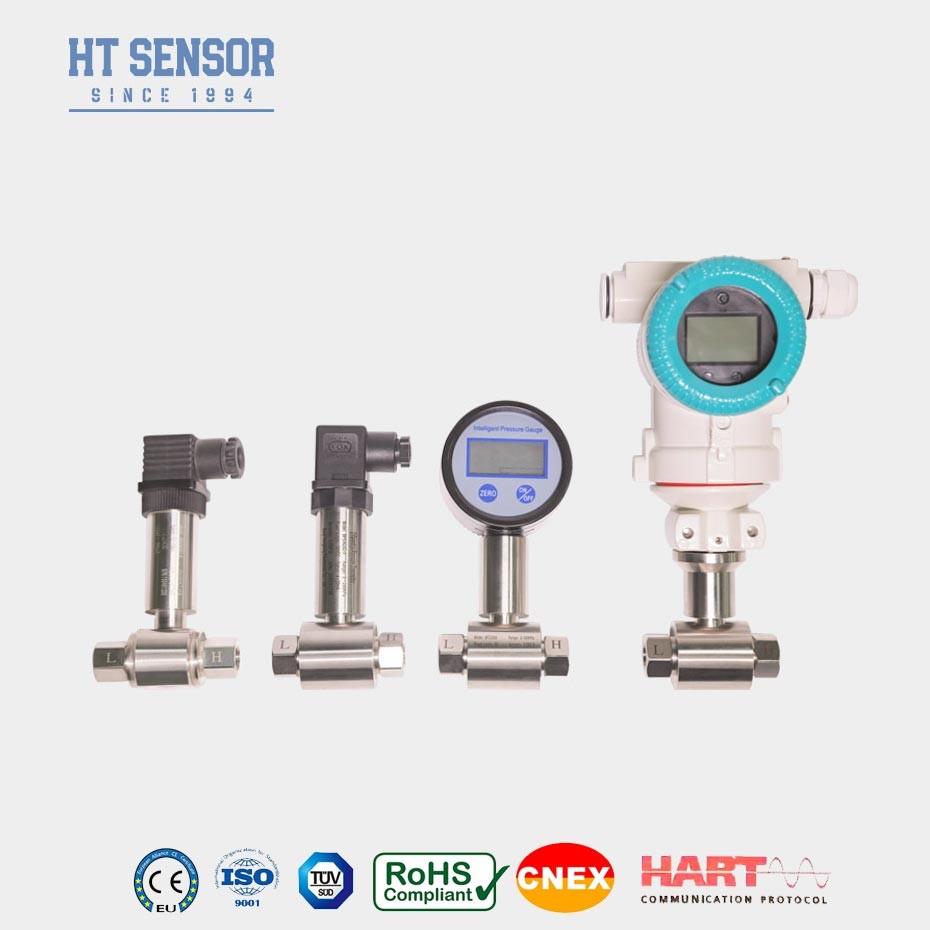

G1/4, 1/4NPT 4-20mA трубный дифференциальный передатчик давления
BP93420DII.DдифференциальныйПрезюмеTвыкупщик
Введение передатчика дифференциального давления:
Дифференциальный передатчик давления BP93420DII использует пиезорезистивную кремниевую технологию.Низкозатратный датчик дифференциального давления использует кремниевые датчики дифференциального давления с изолированной диафрагмой из нержавеющей стали в качестве элементов измеренияИзготовленный из нержавеющей стали 316L и спроектированный из жесткой и прочной конструкции, недорогой датчик дифференциального давления имеет функцию нулевой точки и полный диапазон может быть настроен.Подходит для применения в суровой среде и измерения с коррозионными сред давленияЭтот продукт широко используется для измерения дифференциального давления трубопроводных жидкостей в нефтяной промышленности, химической промышленности, гидрологии электроэнергии и т. д.
Характеристики продуктаиз передатчика дифференциального давления:
1Передатчик имеет конструкцию из нержавеющей стали, что делает его компактным и легким в установке.
2Он подвергается строгой температурной компенсации и скринингу старения, обеспечивая стабильную и надежную производительность
3Электрический интерфейс может быть выбран как опция подключения или прямой проводки.
Заявленияиз передатчика дифференциального давления:
1Промышленное испытание и контроль процессов
2Измерение и контроль уровня
3.Доступно для кислорода, CO2, азота, газового пара
4Испытание давления в трубопроводе
| Параметры производительности |
| Диапазон измерений |
0-10KPa...~2MPa |
| Тип давления |
Дифференциальное давление |
| Односторонняя перегрузка |
≤ 3 раза от номинального диапазона |
| Статическое давление |
Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура |
0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Операционная температура |
-30°C~80°C |
| Температура хранения |
-40°С~100°С |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Внутренне безопасный и взрывостойкий |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,45 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 проволока |
| 0/1 ~ 5 В |
| 0.5 ~ 4.5 В |
5VDC |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.
3Во время установки рекомендуется размещать интерфейсы давления на обоих концах горизонтально, чтобы свести к минимуму воздействие места установки на продукт.
4Для особых требований, таких как сильные вибрации, сила мгновенного удара, сильные электромагнитные помехи или радиочастотные помехиПожалуйста, сообщите нашей компании и укажите эти требования в заказе
| Порядок Руководство |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| DII |
Трансмитер дифференциального давления |
| |
Диапазон измерений |
0-10KPa...~2MPa |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20×1,5 Мужчина |
| J2 |
G1/2 Мужчина |
| J3 |
G1/4 Мужчина |
| J4 |
1/2 НПТ мужчина |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
Прочие |
| |
Код |
Тип давления |
| D |
Дифференциальное давление |
Часто задаваемые вопросы
Вопрос: Сколько времени вы будете отвечать мне?
О: Мы свяжемся с вами как можно скорее, но в течение 12 часов.
Вопрос: Можно мне образцы?
Ответ: Да, заказ на образцы доступен для проверки качества и испытания на рынке.
В: Как скоро вы можете организовать производство?
О: После получения подтверждения вашего продукта и получения предоплаты, производство будет начато немедленно.
Вопрос: Сколько времени на доставку?
О: Обычно это занимает около 3-5 рабочих дней для небольшого заказа и 10-15 дней для большого заказа.
Вопрос: Какие у вас сертификаты?
Ответ: ISO9000, CE, сертификация взрывостойкости, готовность RoH. И перед доставкой товаров также может быть предложена сертификация контроля качества и безопасности, выданная третьими лицами.
Вопрос: Каковы ваши гарантийные условия?
О: Мы предлагаем 24 месяца гарантии.
Q: Можете ли вы предоставить OEM и настраиваемые услуги?
A: Да, OEM и ODM доступны, у нас есть профессиональный отдел исследований и разработок, который может предоставить вам профессиональные решения.
