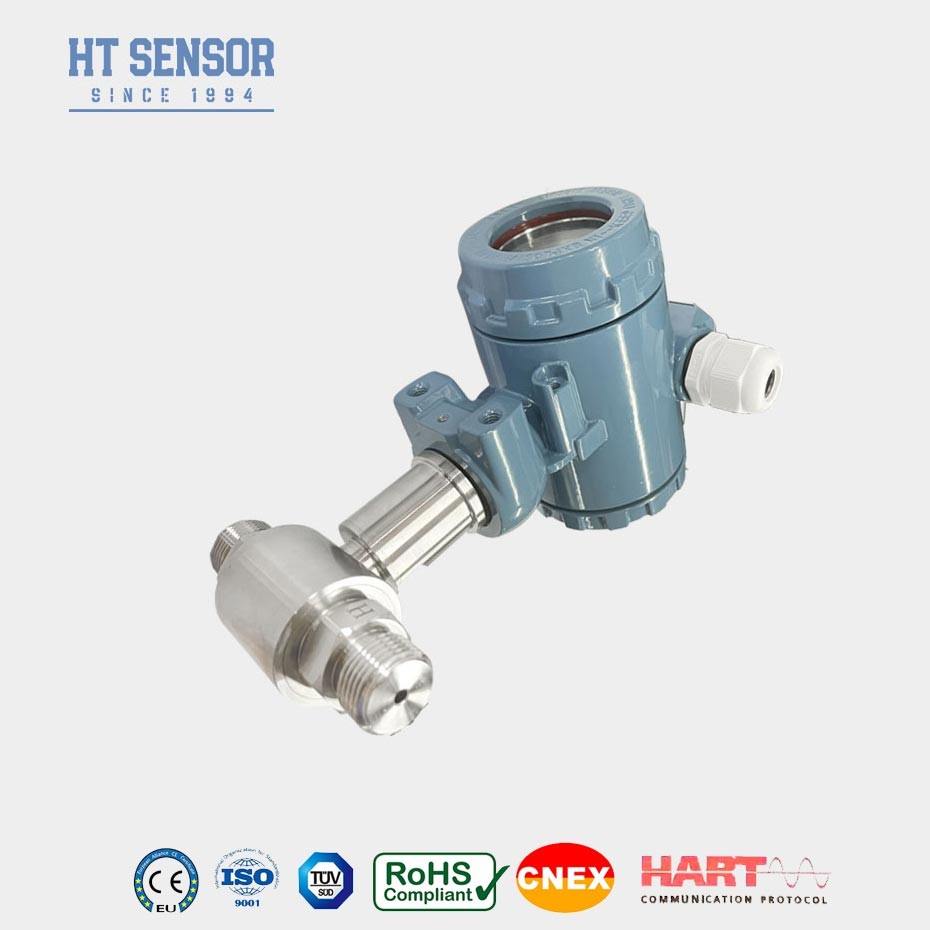

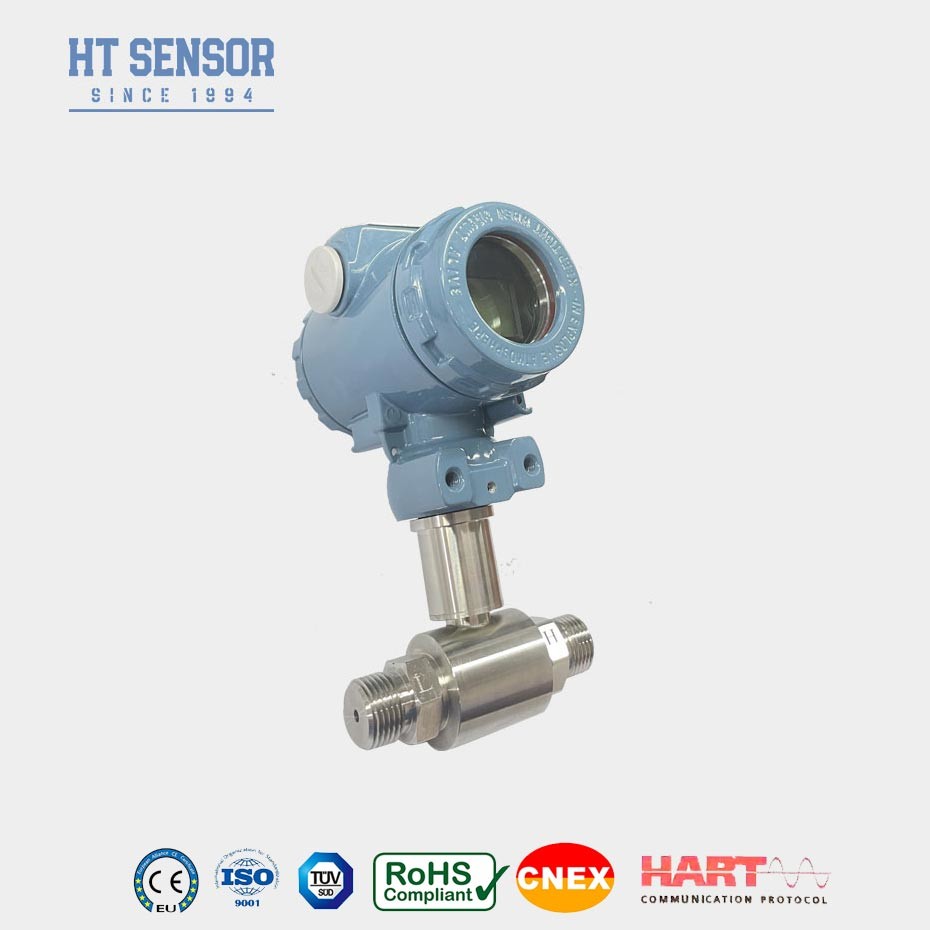

Трансмитер жидкого дифференциального давления, наполненный маслом, монтированный на фланце, передатчик давления
Product Details
| Модель No.: | BP93420DII | Настраиваемый: | Настраиваемый |
|---|---|---|---|
| Оценка защиты: | IP65 | Вес: | ~ 0,45 кг |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Код СС: | 9026201090 |
| Тип: | Датчик перепада давления | Тип конструкции: | Диффузный силиконовый передатчик давления |
| Среднее измерение: | Жидкость | Точность: | 00,25%, 0,5% |
| Диапазон давления: | 0-10kpa...~2MPa | Рейтинг ИС: | IP65 |
| Выделить |
Передатчик дифференциального давления жидкости RoHs,Передатчик дифференциального давления,наполненный маслом IP65 |
||
Product Description
BP93420DII.DдифференциальныйПрезюмеTвыкупщик
Введение передатчика дифференциального давления:
BP93420DIIТрансмитер дифференциального давлениясобирается с помощью пьезорезистива-кремниевый датчик дифференциального давления, и корпусиз нержавеющей сталиструктуру. Трансмитер дифференциального давленияПротивовластный влаге, водонепроницаемости и коррозии, может работать в суровой среде и на открытом воздухе.которые могут быть установлены на процессном трубопроводе и поддерживаютсяПо сравнению с передатчиками, которые требуют основы или скобки, он значительно снижает затраты на установку и обслуживание или подключен через пресс-проводящей трубки.
Характеристики продукта:
1Структура диафрагмы SS316L
2Легко установить.
3Нулевая точка и полный диапазон продукта могут регулироваться извне.
4С защитой от короткого замыкания и защитой от обратной полярности
5Устойчивость к ударам, антивибрация, антиэлектромагнитная совместимость
Заявления:
1.Испытания и контроль промышленных процессов
2.Измерение и контроль уровня
3.Доступно для кислорода, CO2, азота, газового пара
4Испытание давления в трубопроводе
| Параметры производительности | |
| Диапазон измерений | 0-10KPa...~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°С~100°С |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 проволока |
|
| 0/1 ~ 5 В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.
3Во время установки рекомендуется размещать интерфейсы давления на обоих концах горизонтально, чтобы свести к минимуму воздействие места установки на продукт.
4Для особых требований, таких как сильные вибрации, сила мгновенного удара, сильные электромагнитные помехи или радиочастотные помехиПожалуйста, сообщите нашей компании и укажите эти требования в заказе
| Порядок Руководство | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa...~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
Часто задаваемые вопросы
Вопрос: Какова гарантия на ваши продукты?
A: 18 месяцев с даты отправки
Вопрос: Каков ваш способ доставки?
Ответ: Малые заказы доставляются с помощью DHL, FedEx, TNT, UPS, EMS. Большие заказы рекомендуется отправлять по морю или по воздуху.
Вопрос: Сколько времени вам нужно, чтобы дать мне ответ?
О: Мы можем поддержать вас 24 часа онлайн-сервис по электронной почте, Skype, whatsapp, facebook и т.д. в течение 1 часа.
Вопрос: Вы торговая компания или производитель?
О: Мы производитель с 29-летним опытом производства исследований и разработок, стремящийся производить высокую точность, долгосрочную стабильность,экономически эффективные приборы измерения давления/уровня/температуры/течения/дифференциального давления.
Вопрос: Каковы ваши условия упаковки?
О: Обычно мы упаковываем товары в коробки.
Вопрос: Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита, и 70% до доставки. Мы покажем вам фотографии продуктов и пакетов, прежде чем вы заплатите остаток.
Вопрос: Каковы ваши сроки доставки?
A: EXW, FOB, CFR, CIF, DDU.
