1/2BSP Передатчик давления на диафрагму 4-20mA Промышленный передатчик давления
Product Details
| Модель No.: | BPHT24-IX | Настраиваемый: | Настраиваемый |
|---|---|---|---|
| Жилой материал: | 304 S.S. | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Спецификация: | Датчик давления кремния | Диапазон измерения давления: | 0~35 КПа...~20 МПа |
| Степень точности: | 00,5% | ||
| Выделить |
1/2BSP - передатчик давления диафрагмы,Передатчик давления диафрагмы 4-20mA,Промышленный преобразователь давления 4-20mA |
||
Product Description

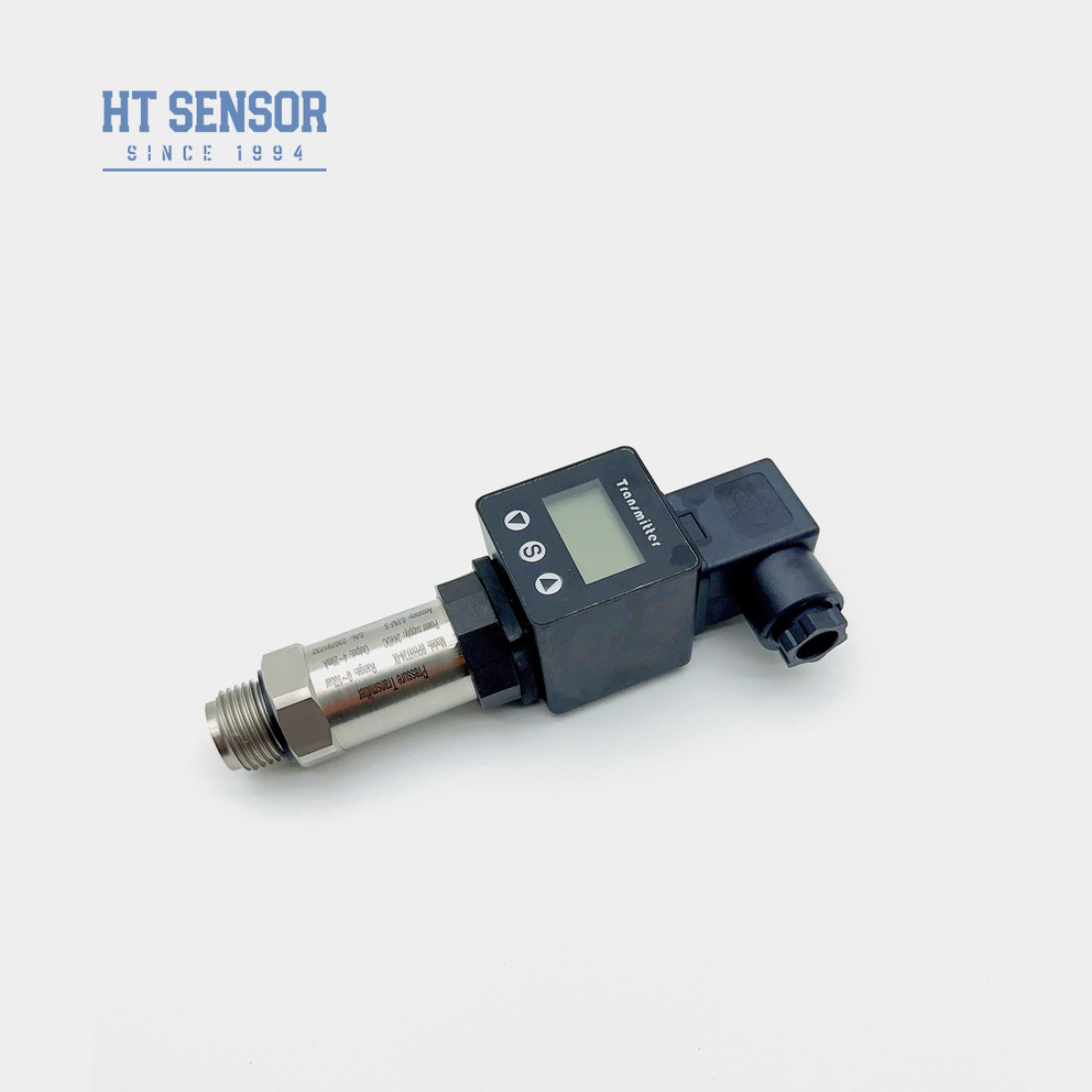

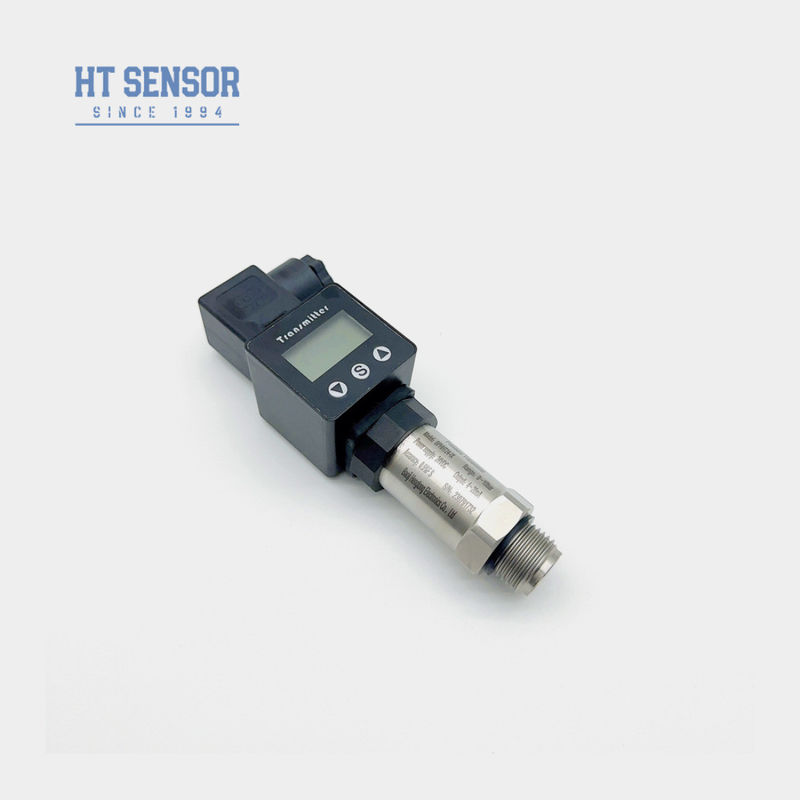

1/2BSP 4-20mA Датчик давления диафрагмы с IX дисплеем
BPHT24 PрезюмеTвыкупщик
ВведениеДатчик давления диафрагмы:
BPHT24Поточный датчик давления диафрагмы заключается в том, что среднее давление напрямую воздействует на диафрагму датчика, так что диафрагма генерирует микроперемещение пропорционально среднему давлению,так что сопротивление датчика меняетсяПлоская пленка датчика давления эластомер принимает импортный материал, диафрагма изоляции процесса, испытательная голова без отверстия давления,в процессе измерения нет засорения вязкой среды;, интегрированный конструктивный дизайн, подходящий для измерения и контроля давления химических покрытий, краски, грязи, асфальта, сырой нефти и других вязких сред.
Характеристики продукта:
- Различные варианты интерфейсов давления
- Проектированные для гигиенических применений для предотвращения среднего масштабирования
- Высокая точность с полностью нержавеющей стальной конструкцией
- Легко чистить.
- Подходит для измерения не коррозионных газов и жидкостей с 316L
- Идеально подходит для охраны окружающей среды и химической промышленности
- Используется в морской и авиационной промышленности
- Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиенеПромышленность.
Параметры производительности:
| Диапазон измерений | 0~35 КПа...~20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70°C ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,15 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода |
|
| 0/1 ¢5В | ||
| 0/1 ∆10В | ||
| 0.5·4.5В | 5VDC | |
| Протокол связи RS485 | 3.630В / батарея | 4 провода |
Примеры выбора:
Советы по заказу:
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5. выбирать подходящий материал в соответствии с характеристиками измеряемой среды для предотвращения коррозионного воздействия среды на передатчик давления.должен быть выбран передатчик давления из коррозионностойкого материала.
6Для обеспечения точности измерения рекомендуется регулярно калибровывать передатчик давления.Период калибровки может определяться в соответствии с условиями использования и требованиями..
7Если оборудование будет подвергаться воздействию влажной, пыльной или другой суровой среды, необходимо установить соответствующий уровень защиты.выбирать передатчик давления с более высоким уровнем защиты.
8. Регулярно очищайте поверхность устройства, чтобы убедиться, что кабель правильно подключен.их нужно вовремя починить или заменить.
9Плоский пленочный передатчик давления имеет преимущества длительного срока службы, низкого энергопотребления, легкой установки и обслуживания,но вышеуказанные вопросы все еще должны быть учтены во время использования, чтобы обеспечить его нормальную работу и точное измерение давления.
| Порядок Руководство | ||||||||
| BPHT24 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IX | Дисплейный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Диапазон измерений | 0~35 КПа...~35 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
