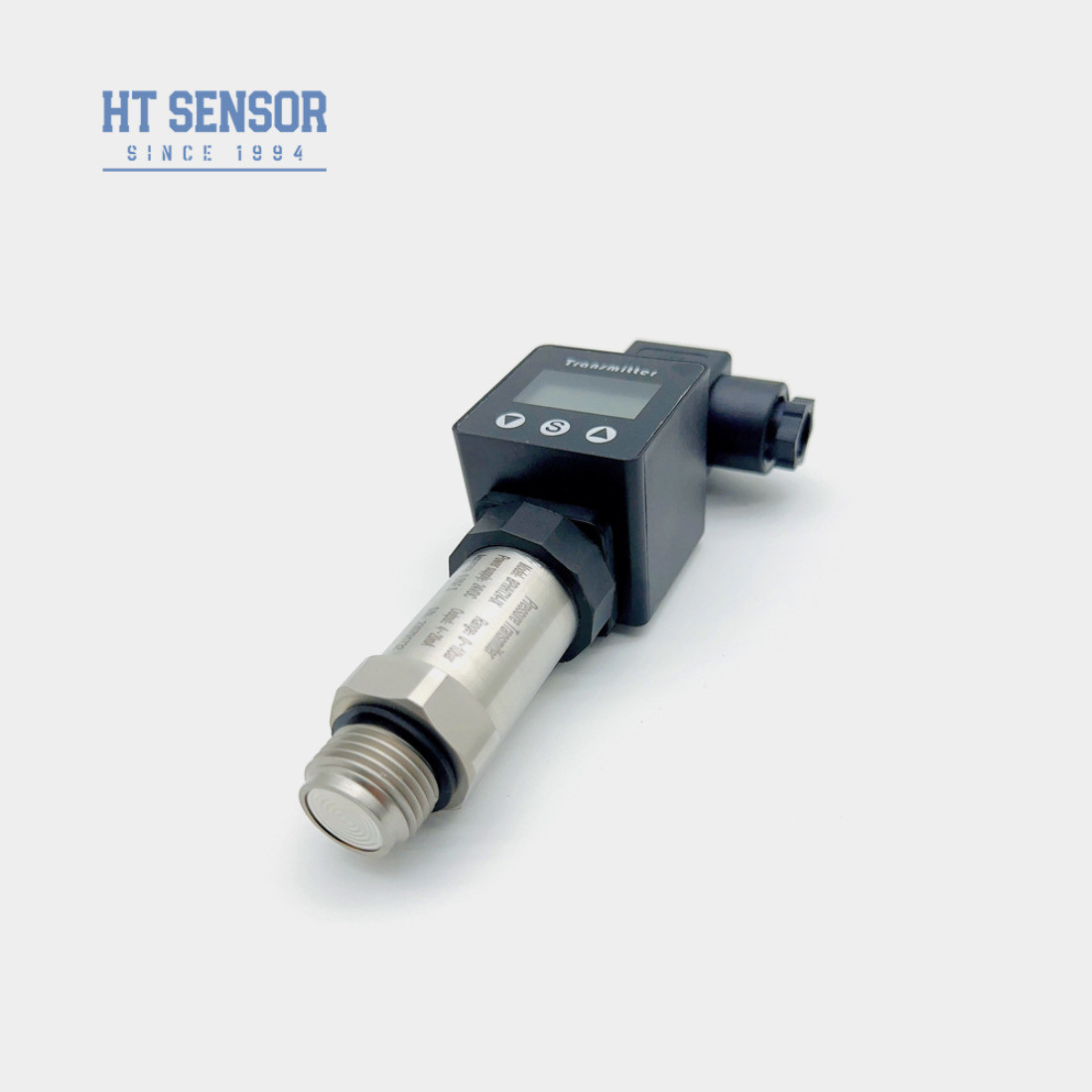

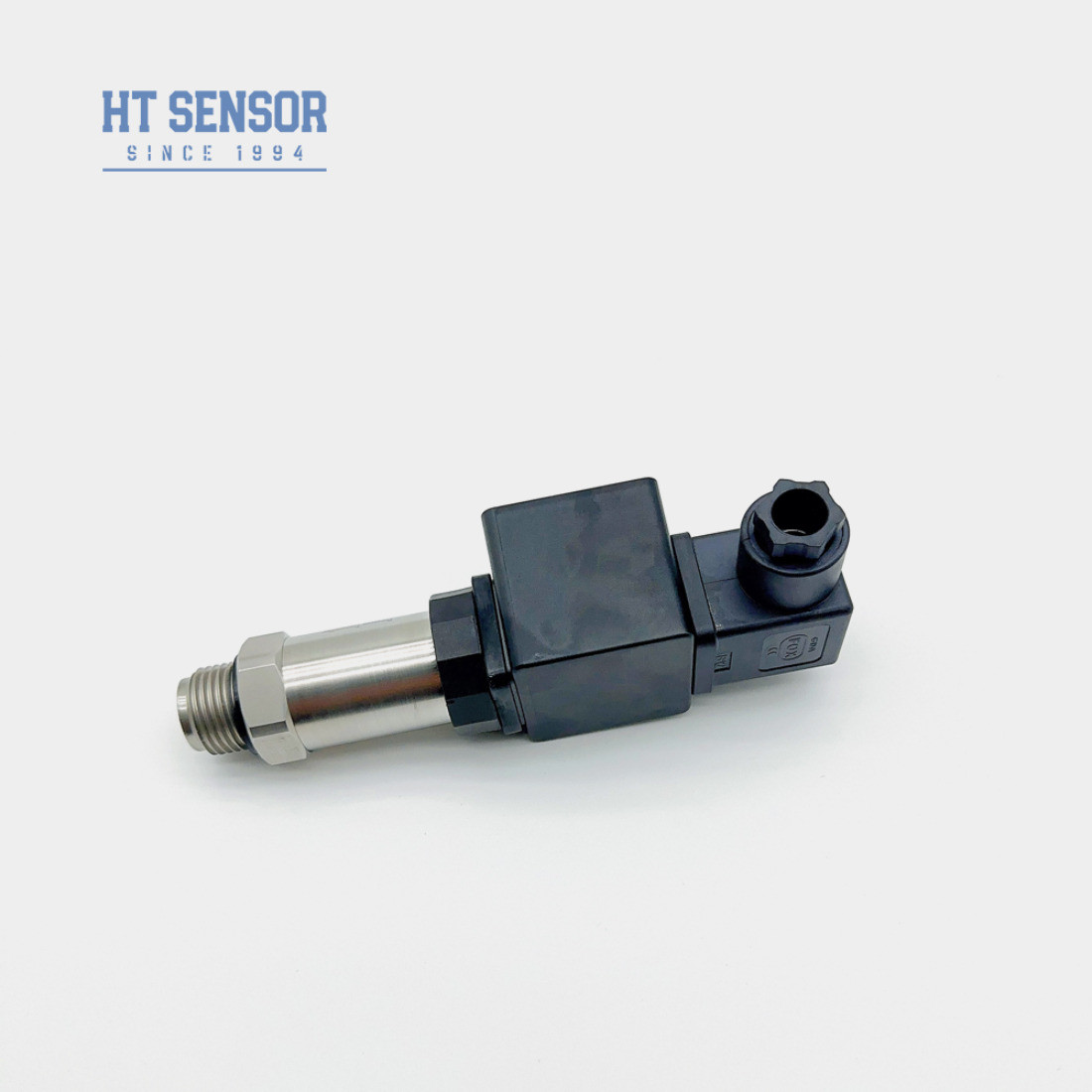

BPHT24 PрезюмеTвыкупщик
ВведениеДатчик давления диафрагмы:
BPHT24Поточный датчик давления диафрагмы заключается в том, что среднее давление напрямую воздействует на диафрагму датчика, так что диафрагма генерирует микроперемещение пропорционально среднему давлению,так что сопротивление датчика меняется, и электронная схема обнаруживает это изменение. Это вид датчика давления, обычно используемого в промышленной практике, который широко используется в различных средах промышленного автоматического управления,связанные с нефтепроводами, водосбережение и гидроэнергетика, железнодорожное движение, интеллектуальные здания, автоматическое управление производством, аэрокосмическая, военная, нефтехимическая, нефтяные скважины, электроэнергия, суда, станки,воздухоснабжение по трубопроводам, котлы отрицательного давления и многие другие отрасли промышленности
Характеристики продукта:
- Различные варианты интерфейсов давления
- Проектированные для гигиенических применений для предотвращения среднего масштабирования
- Высокая точность с полностью нержавеющей стальной конструкцией
- Легко чистить.
Заявления:
- Подходит для измерения не коррозионных газов и жидкостей с 316L
- Идеально подходит для охраны окружающей среды и химической промышленности
- Используется в морской и авиационной промышленности
- Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиенеПромышленность.
Параметры производительности:
| Диапазон измерений |
0~35 КПа...~20 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70°C ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C~120°C |
| Вибрация |
10g,55Hz 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,15 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ‰ 20 мА |
12 ̊30 ВДС |
2/3/4 проволоки |
| 010/20mA |
3 провода
|
| 0/1 ¢5В |
| 0/1 ∆10В |
| 0.5·4.5В |
5VDC |
| Протокол связи RS485 |
3.630В / батарея |
4 провода |
Примеры выбора:
Советы по заказу:
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Порядок Руководство |
| BPHT24 |
Передатчик давления |
| |
Код |
Конструкция |
| IX |
Дисплейный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| |
Диапазон измерений |
0~35 КПа...~35 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
1/2NPT |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
FQA:
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
