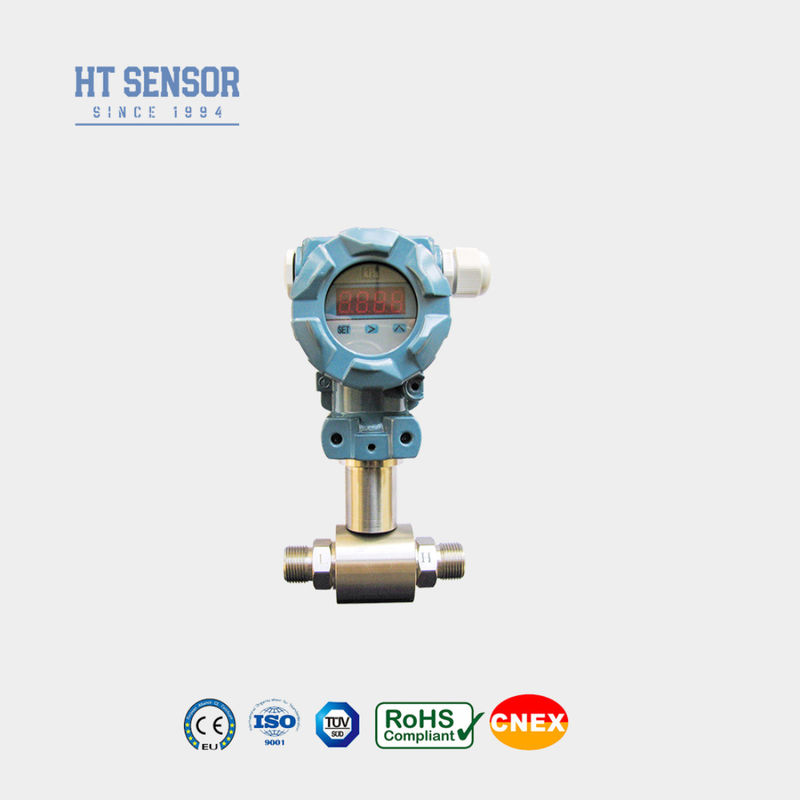

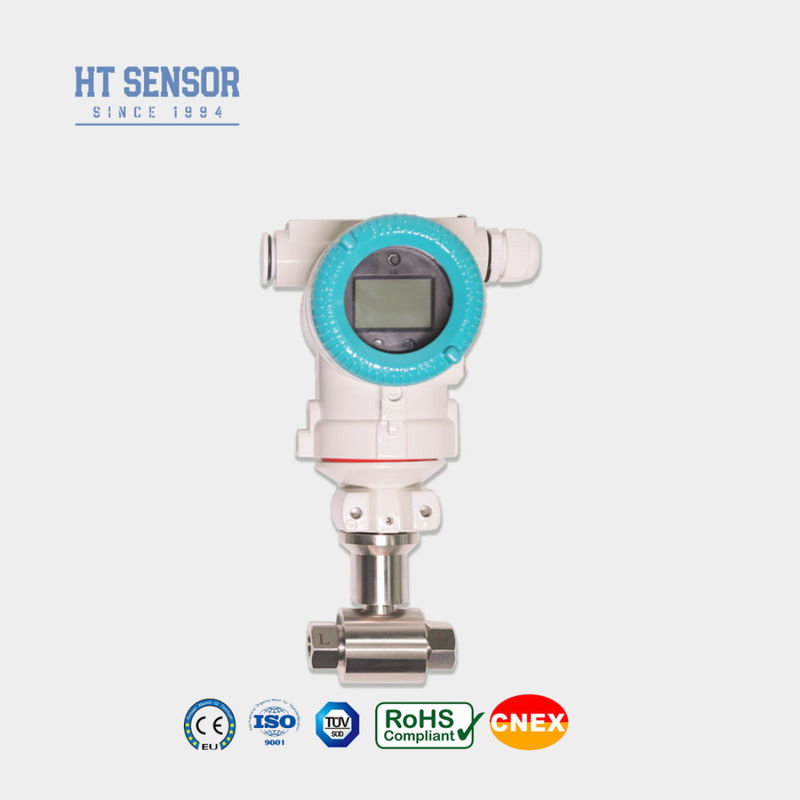

24VDC Дифференциальное давление Тип уровня передатчика Hart LCD Dp Тип передатчика
Product Details
| Модель No.: | BP93420D-III | на заказ: | на заказ |
|---|---|---|---|
| Максимальный ряд: | 2Мпа | Выпуск: | 4-20 ма |
| Минимальный ряд: | 10 кПа | Тип давления: | Перепад давления |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | Спецификация: | 10kpa~2Mpa |
| Код СС: | 9026201090 | Тип: | Датчик перепада давления |
| Среднее измерение: | газ или жидкость | Степень точности: | 00,25%, 0,5%,00,3% |
| Выделить |
Передатчик уровня дифференциального давления 24ВДС,Дифференциальное давление Тип уровня передатчика Hart,Передатчик типа Hart LCD Dp |
||
Product Description
Трансмитер дифференциального давления BP93420DIII использует пьезорезистивный кремниевый датчик.Передатчики дифференциального давления (DP) измеряют разницу между двумя давлениями.Порты прибора обозначены высокой и низкой сторонойПередатчик идеально подходит для измерения дифференциального давления в различных газовых и жидких приложениях, особенно в таких отраслях промышленности, как нефть, химикаты для трубопроводов.
1Структурный дизайн из нержавеющей стали делает его компактным и легким в установке
2Он подвергается строгой температурной компенсации и скринингу старения.
Учитывание давления получают диафрагмы, которые регистрируют давление в виде деформации поверхности и преобразуют это значение в электронный сигнал.Этот сигнал передается в модуль дифференциального давления, который сравнивает два значения и выражает разницу давления в фунтах на квадратный дюйм (psi), барах или килопаскалях (kPa).Эти диафрагмы полностью сварные для поддержания целостности контейнера в вакуумных условиях приложений,.
| Диапазон измерений | 0-10KPa......~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304 из нержавеющей стали, литой алюминий |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~1,4 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА | 15 ≈ 30 ВДС | Два/три/четыре провода |
| 4 ‰ 20 мА с Хартом | Два провода. | |
| Протокол связи RS485 | Четыре провода |
Советы по заказу:
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20°C до 250°C. Когда рабочая температура продукта ниже -20°C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенное воздействие силы, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и указать их в порядке
Руководство по заказу:
| BP93420 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DIII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa......~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC с Хартом | |||||
| S3 | RS485 | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
