HT датчик преобразователь давления датчик двух проводов датчик давления 4-20 MA мини-коннектор
Product Details
| Модель No.: | BP157 | УМРИТЕ: | Смерть датчика NOVA |
|---|---|---|---|
| Температура компенсации: | -10~70℃ | Жилой материал: | 304 S.S. |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Производство: | Baoji, Китай |
| Тип: | Передатчик давления MINI | Среднее измерение: | газ или жидкость |
| Диапазон давления: | 0kpa~10kpa...20MPa | Маркировка: | ExiaIICT6 |
| Выделить |
Датчик HT Датчик преобразователя давления,Датчик преобразователя давления два провода,Передатчик давления 4-20 МА с мини-коннектором |
||
Product Description

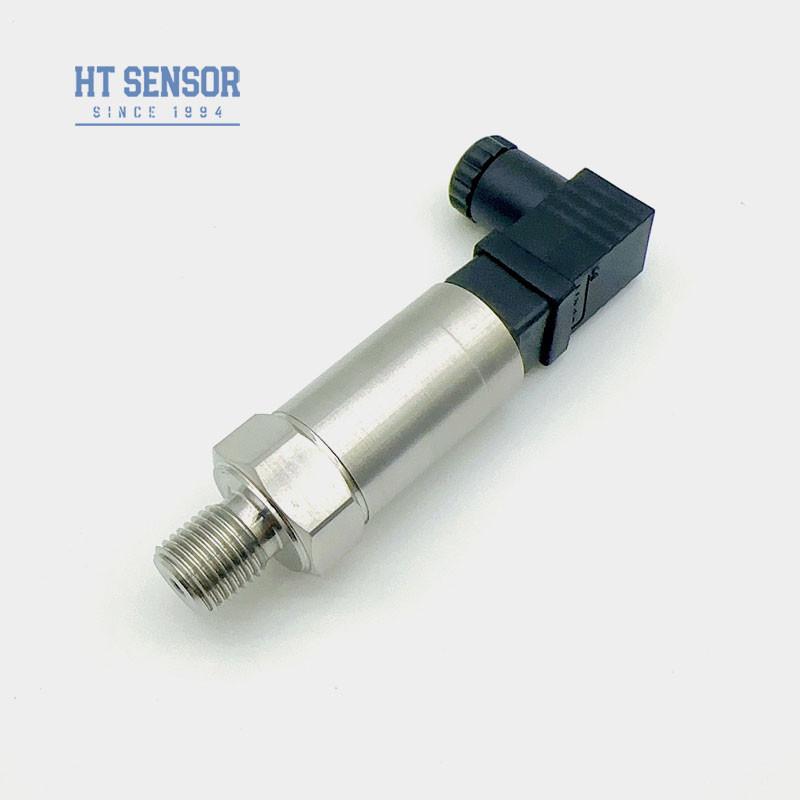

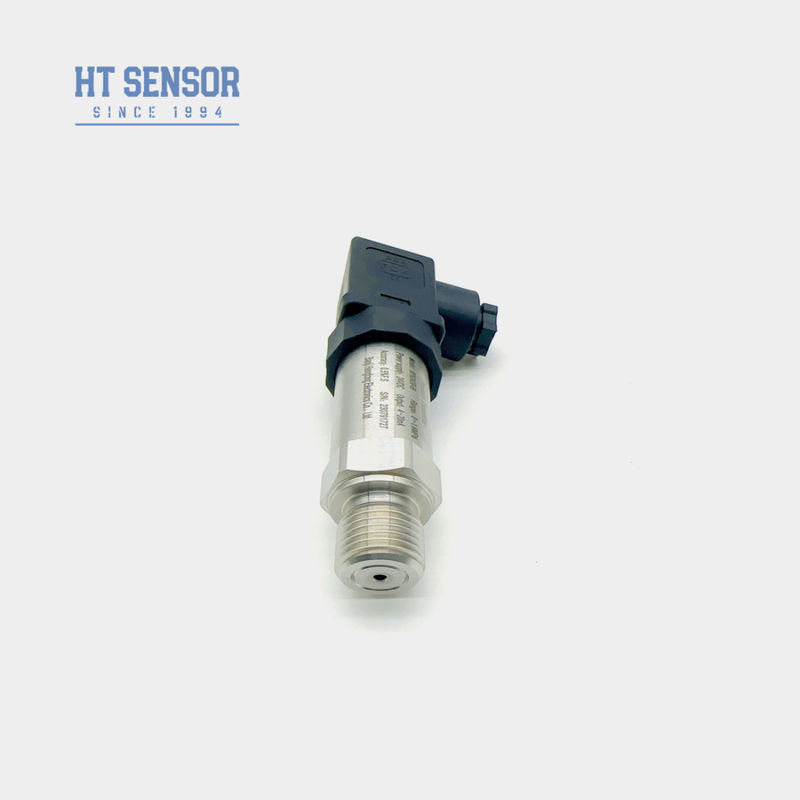

BP157 Передатчик давления
Введение датчика давления:
Датчик передатчика давления BP157 использует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT, устойчивой к давлению.Схема обработки сигнала расположена внутри корпуса из нержавеющей сталиПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов,и готовых продуктов для обеспечения стабильной и надежной работы.
Характеристики продукта:
1Благодаря высокой точности и стабильности передатчик может надежно работать в широком диапазоне промышленных условий.
2Он использует принцип пьезорезистивного измерения и получает значение давления путем измерения изменения сопротивления кремниевой пластины.
3Имеет широкий диапазон измерений и может быть адаптирован к различным уровням давления.
4Он обладает характеристикой быстрого ответа и может отслеживать и отзывы изменения давления в режиме реального времени.
5Имеет хорошую линейную производительность и может обеспечить точные результаты измерения давления.
6Они доступны с различными вариантами выходного сигнала, такими как 4-20mA, 0-5V и т. д., чтобы соответствовать различным требованиям системы управления.
Применение:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
Параметры работы:
| Диапазон измерений | 0kPa ~ 10kPa...5MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Exia IICT6 |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Советы по заказу:При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
Руководство по заказу:
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
Вопрос: Вы производитель?
A: Да, мы являемся профессиональным производителем датчиков более 29 лет!
Вопрос: Вы можете принять OEM-сервис?
О: Да, мы можем разместить информацию о вашей компании и логотип на наших датчиках.
Вопрос: Могу ли я быть вашим дистрибьютором?
О: Да, мы ищем дистрибьюторов на зарубежном рынке.
Вопрос: Каково ваше время выполнения?
О: Обычно 7-10 дней. Для количества выше 100 штук, нужно дополнительно 3-5 рабочих дней.
