4-20mA 0,1% F.S. Умный датчик давления цифровые датчики давления с дисплеем
Подробная информация о продукте
| Модель No.: | BP93420-III | Диапазон давления: | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
|---|---|---|---|
| Степень точности: | 00,5% F.S. 0,25% F.S. | Сила: | 12-36Vdc |
| Выпуск: | 4-20mA банка с HART | Вес: | ~1,2 кг |
| Тип давления: | Измеритель, Абсолютное давление, Запечатанное давление | Тип конструкции: | умный передатчик давления |
| Среднее измерение: | Жидкость, газ, нефть | Материал: | Литой алюминиевый сплав |
| Выделить |
0Умный передатчик давления 0,1% F.S.,Умный передатчик давления 4-20mA |
||
Описание продукта
4-20mA 0,1% F.S. Умный датчик давления с дисплеем

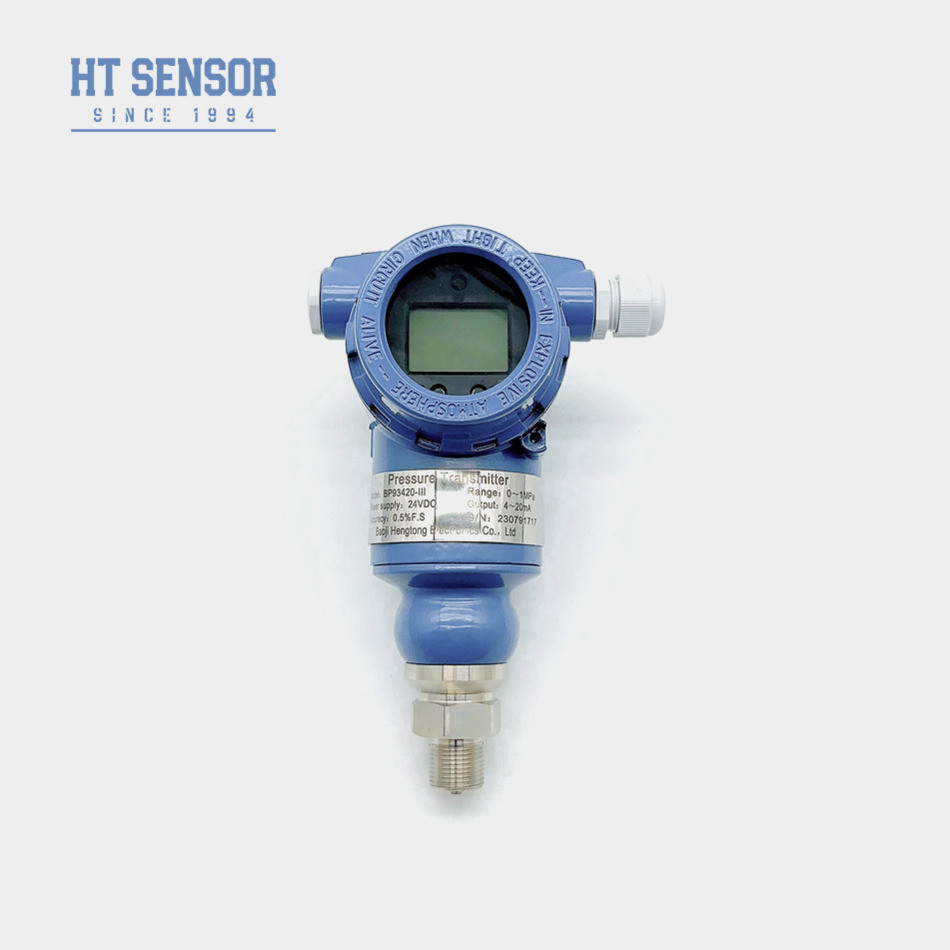

Умный передатчик давления BP93420-III
Внедрение умного передатчика давления:
Цифровой интеллектуальный датчик давления модели BP93420-III состоит из интеллектуального датчика и интеллектуальной электронной платы.схема обнаружения диафрагмы измеренияИнтеллектуальная плата состоит из контроллера микрокомпьютера и периферийной схемы.завершить преобразование сигнала давления в электрический сигналИспользуется для измерения давления жидкости, газа или пара.
Характеристики продуктаиз умного передатчика давления:
1Широкий диапазон измерений
2. Различные формы выходного сигнала
3Настраиваемая нулевая точка и полная шкала
4Высокая точность и стабильность
Заявленияиз умного передатчика давления:
1Нефть, химия, металлургия, энергетика и гидрология
2Измерение и управление давлением в суровых наружных промышленных условиях
| Параметры производительности умного передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ ± 0,1% ФС |
| Гистерез | ≤ ± 0,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | Сплав алюминия |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~1,2 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет -20oC до 250oC. Когда рабочая температура продукта ниже -20oC, необходимо выбрать уплотнение O-кольца EPDM.
6. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
Чтобы порекомендовать вам наиболее подходящий датчик, пожалуйста, сообщите нам информацию ниже.
1Рабочая температура: -40 ~ 125 °C?
2- Тестный полигон?
3Выход: 4-20mA, RS485 или другие?
4Винт: G1/4, 1/4NPT, R1/4, M20*1.5?
5Электрическое соединение: Хиршман, Паккард, прямая провода?
6Количество заказа: ?
