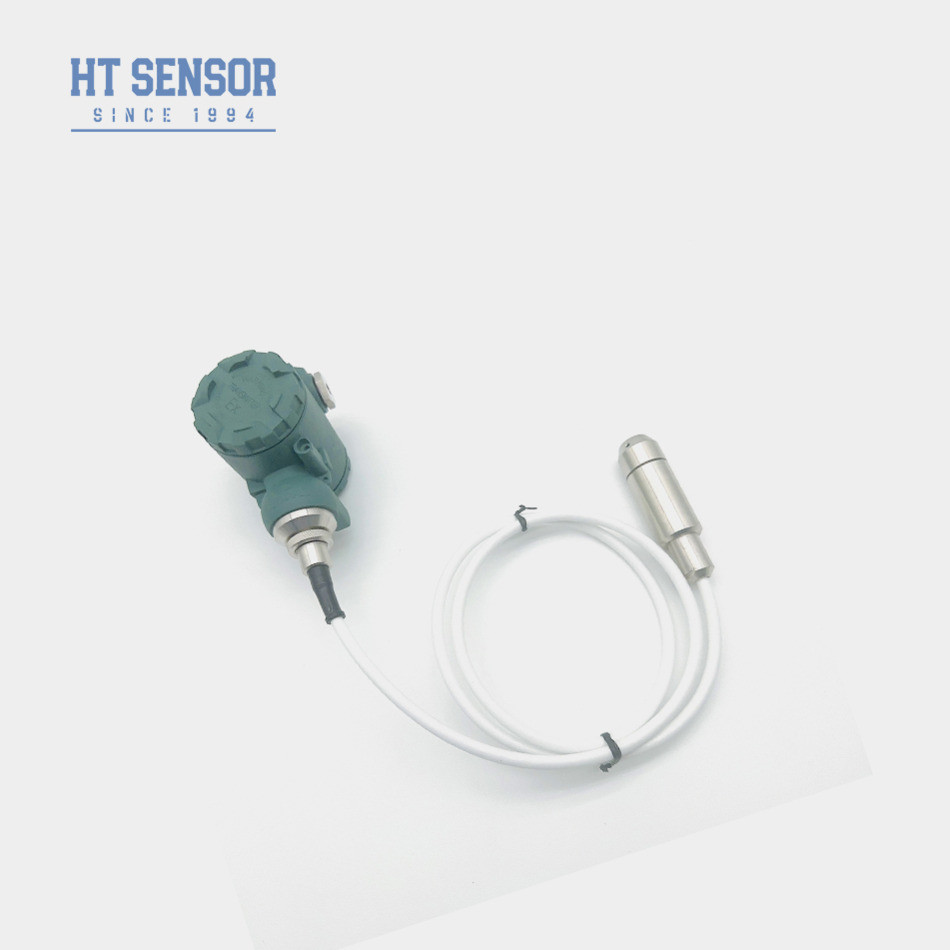

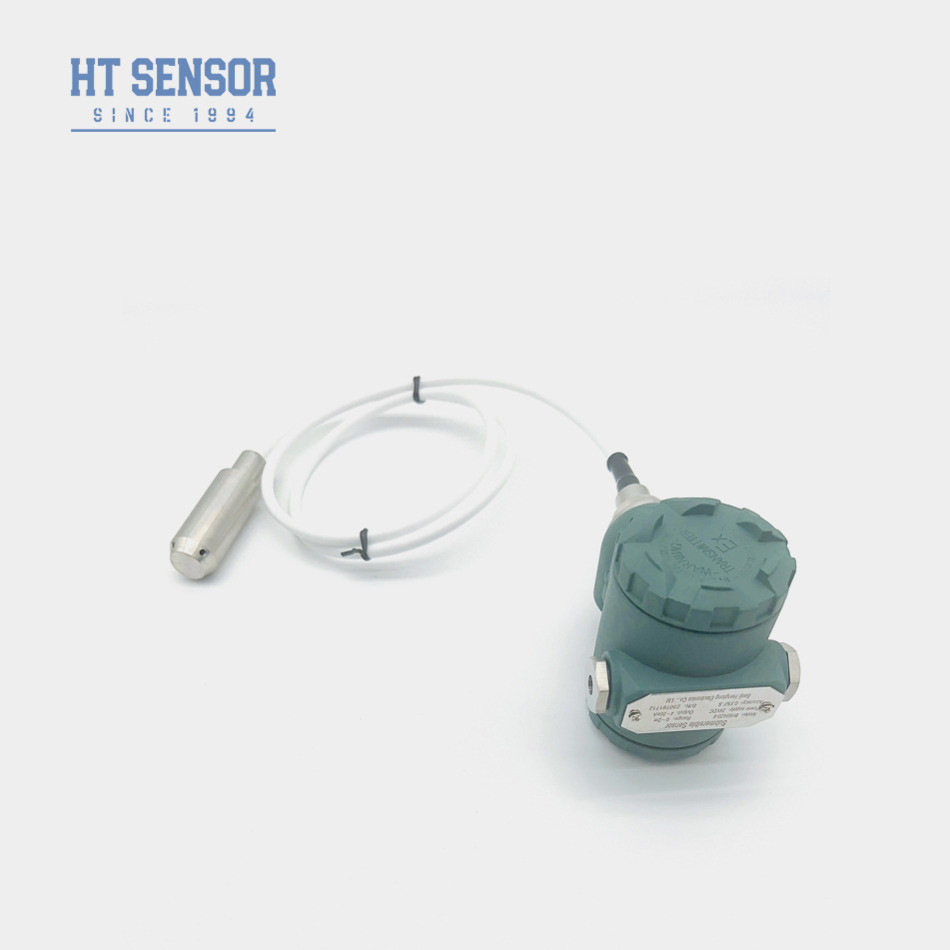

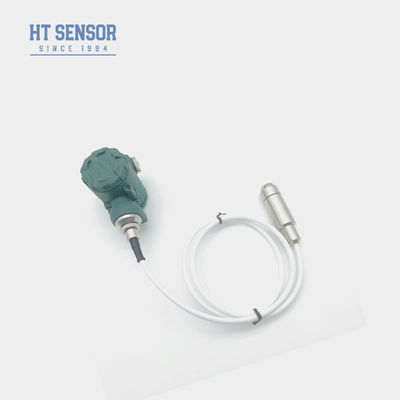

В.H93420II Погружаемый передатчик уровня жидкости
Введение передатчика уровня жидкости:
Погружаемый датчик уровня топлива BP93420-II - это устройство, которое используется для измерения уровня топлива в резервуаре для хранения, обычно встречается в транспортных средствах, лодках или промышленной технике.Этот датчик специально разработан для полного погружения в топливо, обеспечивая точные показания даже когда резервуар почти пуст.Заметным преимуществом подводных датчиков уровня топлива BP93420-II является их способность обеспечивать точные и надежные измеренияЭти датчики обычно устойчивы к топливу и другим химическим веществам и могут эффективно работать в широком диапазоне температур и давлений.
Характеристики продуктаиз жидкостного уровневого передатчика:
1Все из нержавеющей стали, подходит для всех типов испытаний.
2Измерение зонда погружения, простая установка.
3. разнообразный выходной выбор сигнала.
4Взрывозащитные следы: ExiaIICT6.
5. IP68.
6. PE или PU кабель.
Заявленияиз передатчика уровня жидкости:
1Совместима с 316LSS, не коррозионными жидкостями
2Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленные и муниципальные воды, водяные баки, колодцы, реки, морская вода, озера и т.д.
3. Измерение уровня топлива в дизельных и топливных баках
| Параметры производительности |
| Диапазон измерений |
0~10м...400м |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 2X номинальный диапазон |
| Точность @ 25oC |
± 0,1% (типичный) ± 0,2% (максимальный) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,15% F.S/год (макс.) |
| Дрейф при нулевой температуре |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура |
0-50oC (0-1м, 0-2м); 0-70oC |
| Операционная температура |
-20~80oC |
| Температура хранения |
-30~100oC |
| Вибрация |
10g,55Hz ~ 2kHz |
| Шок |
100 г |
| Жилой материал |
Литой алюминий, нержавеющая сталь 1Cr18Ni9Ti |
| Материал диафрагмы |
316L из нержавеющей стали |
| Сопротивление изоляции |
>=100MΩ@100VDC |
| Уровень взрывостойкости |
ExiaIICT6 |
| Рейтинг защиты |
IP68 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~1,6 кг (без кабеля) |
| Материал кабеля |
Полиэтиленовый, полиуретановый, ПТФЕ кабель |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА с Хартом |
15 ~ 30VDC |
2 проволока |
| Электрическое соединение |
 |
4-20 мА
(ХАРТ) |
1 |
V+ |
Красный |
| 2 |
В- |
Желтый |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20 мА
(ХАРТ) |
1 |
V+ |
Красный |
| 2 |
В- |
Желтый |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20 мА
(ХАРТ) |
1 |
V+ |
Красный |
| 2 |
В- |
Желтый |
| 3 |
ГНД |
|
| 4 |
NC |
|
| Порядок Руководство |
| BHZ93420 |
Код |
Конструкция |
| |
III. |
Интеллектуальный передатчик уровня жидкости |
| |
Диапазон измерений |
0~10м...400м |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S2 |
4 ~ 20mADCсHискусство |
| |
Код |
Электрическое соединение |
| В4 |
2088 с отображение |
| В5 |
3051 |
| В6 |
3051А |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
| |
Код |
Материал кабеля |
| C1 |
PE |
| С2 |
ПВ |
| C3 |
ПТФЕ |
