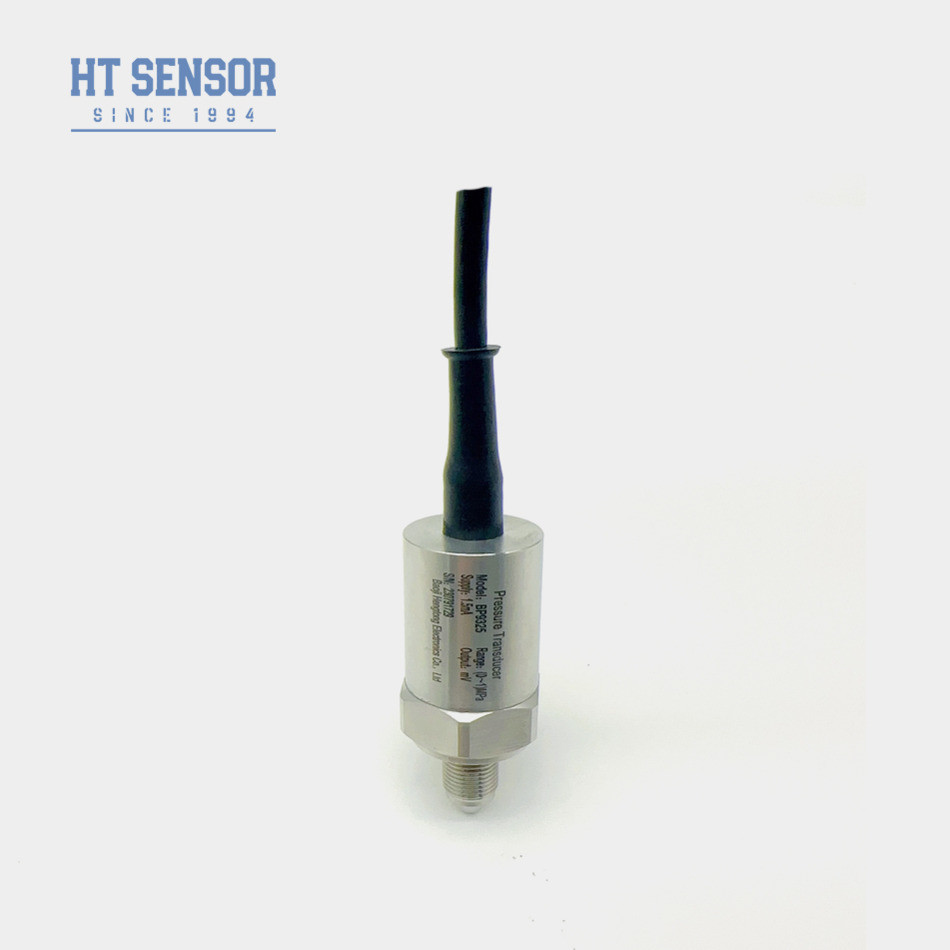

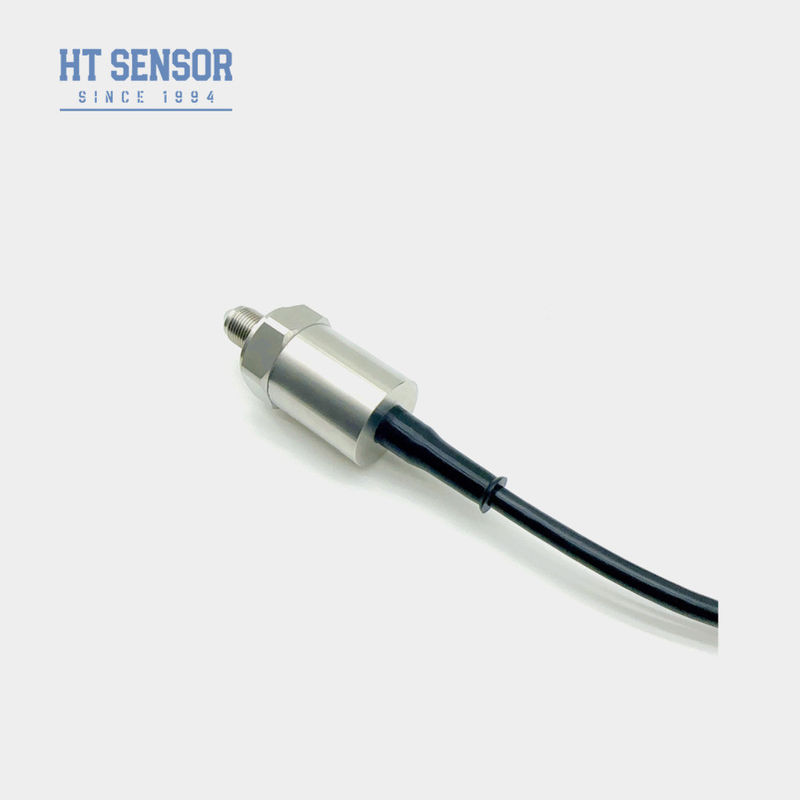

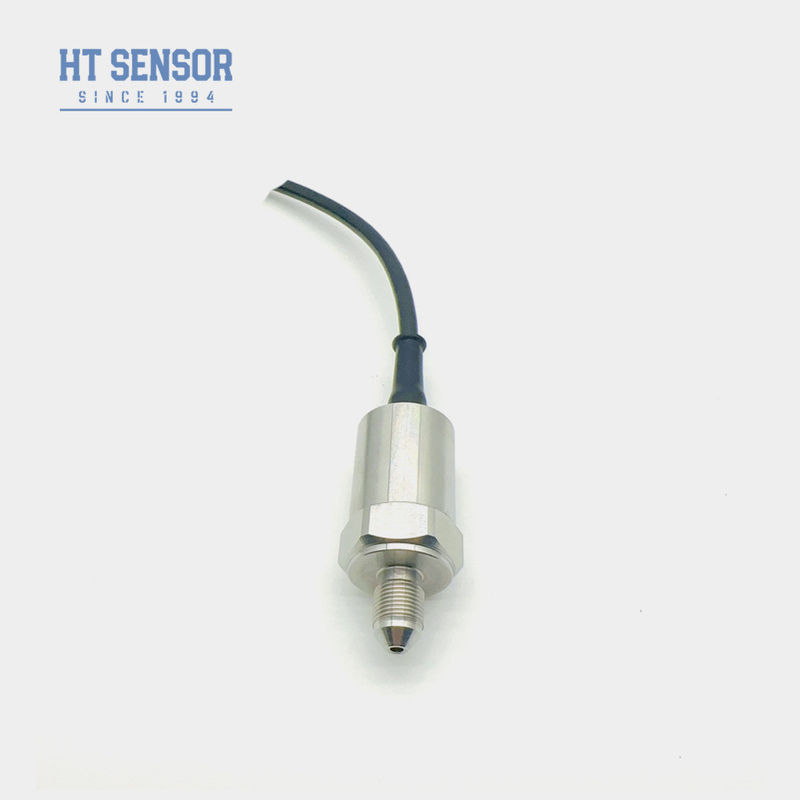

BP9325 Диффузный кремниевый датчик давления Пиезорезистивный датчик давления из нержавеющей стали
Product Details
| Модель No.: | BP9325 Силиконовый датчик давления | Жилой материал: | Нержавеющая сталь |
|---|---|---|---|
| Операционная температура: | -20℃ к +80℃ | Силовое питание: | 10 В/1,5 мА |
| Диапазон давления: | 0-100MPa | Рейтинг ИС: | IP65 |
| Выход сигнала: | mV | Тип соединения: | Соединитель M12 |
| Гарантия: | 2 года | Тип: | Диффузный кремниевый пиезорезистив |
| Выделить |
BP9325 Диффузный кремниевый датчик давления,BP9325 Пиезорезистивный передатчик давления,Пиезорезистивный передатчик давления из нержавеющей стали |
||
Product Description
Введение кремниевого датчика давления:
Кремниевый пьезорезистивный датчик давления BP9325 является высокостабильным датчиком, который использует диффузный кремниевый элемент.Датчик измеряет дифференциальное давление среды, передавая его к кремниевой диафрагме через изоляционную диафрагму 316L и кремниевое маслоДиффузный кремниевый элемент использует пьезорезистивный эффект для точного измерения давления как жидкостей, так и газов.что делает его популярным выбором для различных примененийОн обладает высокой чувствительностью и низким энергопотреблением, что делает его энергоэффективным и идеальным для устройств, работающих на батареях.
Характеристики продуктаиз кремниевого датчика давления:
1Использует передовые технологии и корпус из нержавеющей стали 316L.
2. такие как полный титан и диафрагма Hastelloy
3. Использует толстопленочные схемы для компенсации температуры и коррекции нулевой точки
4Высокая надежность, повторяемость и стабильность
Заявленияиз кремниевого датчика давления:
1. Подходит для измерения давления не коррозионных газов и жидкостей с 316L нержавеющей стали
2Гидравлические и пневматические системы управления
3. Контроль процесса
Основное условиеиз кремниевого датчика давления:
1Поток питания: ≤2mADC (типичное значение 1,5mADC)
2Импеданс ввода: 2,5KΩ~6KΩ
3Выходное сопротивление:2.5KΩ~6KΩ
4Электрическое соединение: позолоченные шпильки Ковара или высокотемпературные провода 100 мм.
| Параметры работы: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Тип | Макс | Единица | |||
| Линейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~0,1 кг | ||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | |||||
Чтобы порекомендовать вам наиболее подходящий датчик, пожалуйста, сообщите нам информацию ниже.
1Рабочая температура: -40 ~ 125 °C?
2- Тестный полигон?
3Выход: 4-20mA, RS485 или другие?
4Винт: G1/4, 1/4NPT, R1/4, M20*1.5?
5Электрическое соединение: Хиршман, Паккард, прямая провода?
6Количество заказа: ?
