BP93420-IX Промышленный датчик давления светодиодный дисплей Ультравысокая точность преобразователь давления
Product Details
| Модель No.: | BP93420-IX | Диапазон давления: | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
|---|---|---|---|
| Точность: | ≤ ± 0,5% F.S. | Сила: | 15-32VDC |
| Выпуск: | 4-20mA /0-10VDC с ЖК-дисплеем / светодиодным дисплеем | Жилой материал: | Сталь с нержавеющим составом |
| Тип давления: | Размер/абсолют/запечатанный | Среднее измерение: | Жидкость, газ, нефть |
| Рейтинг ИС: | IP65 | Гарантия: | 2 года |
| Выделить |
Датчик промышленного давления BP93420-IX,Промышленный датчик давления светодиодный дисплей RoH,Преобразователь давления с высокой точностью 32VDC |
||
Product Description

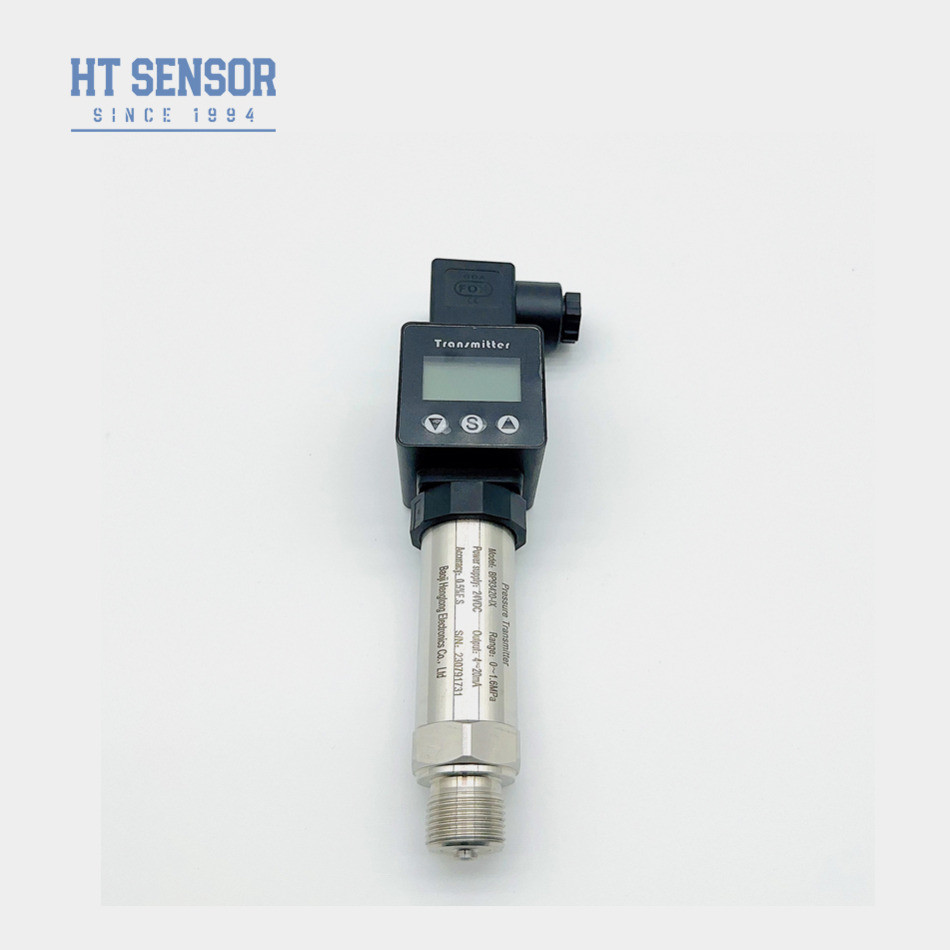

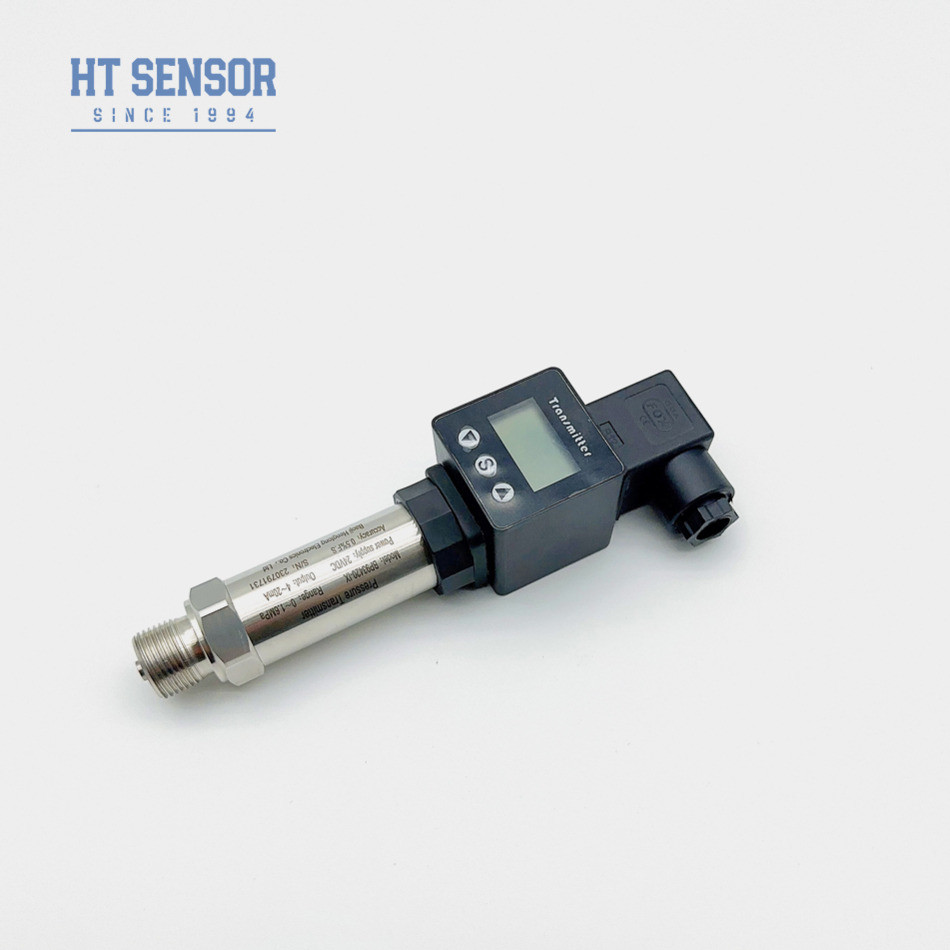

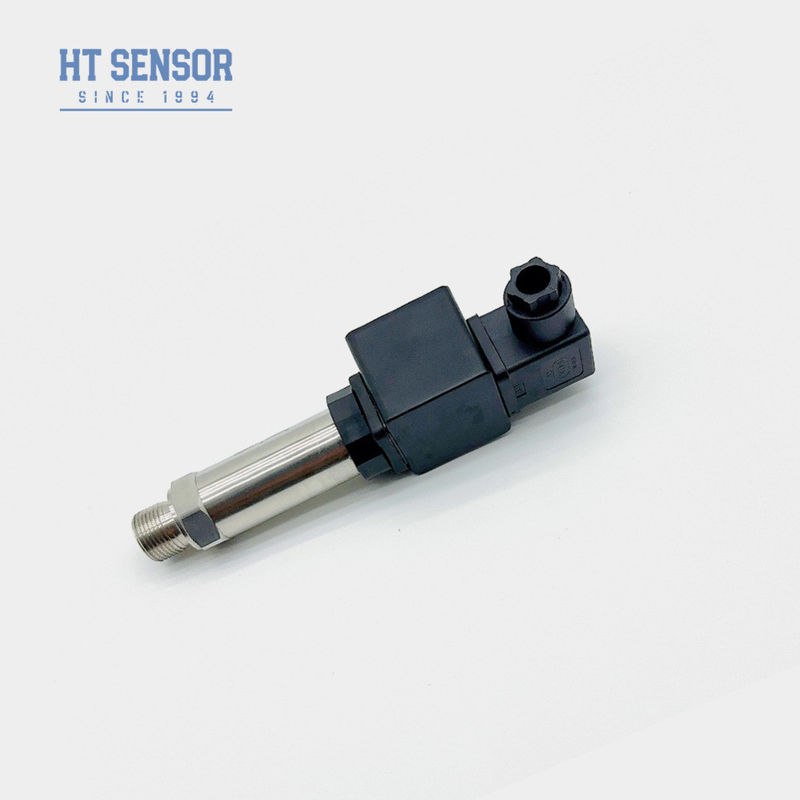

BP93420-IX высокоточный светодиодный дисплей промышленного датчика давления
Датчик давления BP93420-IX
Внедрение датчика промышленного давления:
Датчик передатчика давления BP93420IX использует в качестве элемента измерения сигнала кремниевый датчик давления серии HT с наполненным маслом ядром.Это комплексный продукт, объединяющий измерение давленияЭтот универсальный передатчик давления широко известен своей точностью и надежностью.обеспечивает точное измерение давления в широком диапазоне приложенийДолгосрочная стабильность датчика делает его идеальным для требовательных промышленных процессов, эффективно снижая расходы на техническое обслуживание и замену.
Характеристики продуктаиз промышленного датчика давления:
1Широкий диапазон измерений, структура из нержавеющей стали.
2Различные варианты интерфейса давления.
3Высокая точность, дисплей доступен.
Заявленияиз промышленного датчика давления:
1Подходит для научных исследований.
2Нефть, химия.
3Обычно используется в морском и авиационном секторах.
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | Литой алюминий |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
1.При выборе продукта для использования убедитесь, что измеряемая среда совместима с контактными частями промышленного датчика давления BP93420-IX.
2.Обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи при заказе.
3При заказе передатчиков с ЖК- или светодиодным дисплеем необходимо обеспечить, чтобы питание передатчика было не ниже 20 Вдц.
4Для обеспечения надежной работыBP93420-IXпромышленный датчик давления, рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5.О-кольцо из фторированной резины, используемое вBP93420-IXпередатчик промышленного датчика давления имеет номинальный диапазон рабочей температуры от -20 до 250 °C. Для температуры работы ниже -20 °C необходимо выбрать герметичное уплотнение O-ring EPDM.
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Чтобы порекомендовать вам наиболее подходящий датчик, пожалуйста, сообщите нам информацию ниже.
1Рабочая температура: -40 ~ 125 °C?
2- Тестный полигон?
3Выход: 4-20mA, RS485 или другие?
4Винт: G1/4, 1/4NPT, R1/4, M20*1.5?
5Электрическое соединение: Хиршман, Паккард, прямая провода?
6Количество заказа: ?
