BHZ93420-III Умный датчик давления воды для измерения уровня воды цифровой RS485
Подробная информация о продукте
| Модель No.: | BHZ93420-III | Точность: | ≤ 0,5% F.S. |
|---|---|---|---|
| Диапазон давления: | 0-1m-400 H2O | Конфигурация: | OEM/ODM |
| Кабель: | PE,PU,PTFE | Материал диафрагмы: | 316L стальная сталь |
| Чистый вес: | 1.6KG | Тип: | Кремниевый пиезорезистивный тип |
| Дизайн структуры: | Тип входного сигнала | Рейтинг ИС: | IP68 |
| Выделить |
Умный датчик давления воды BHZ93420-III,Датчик давления RS485 для измерения уровня воды,Датчик давления для измерения уровня воды |
||
Описание продукта

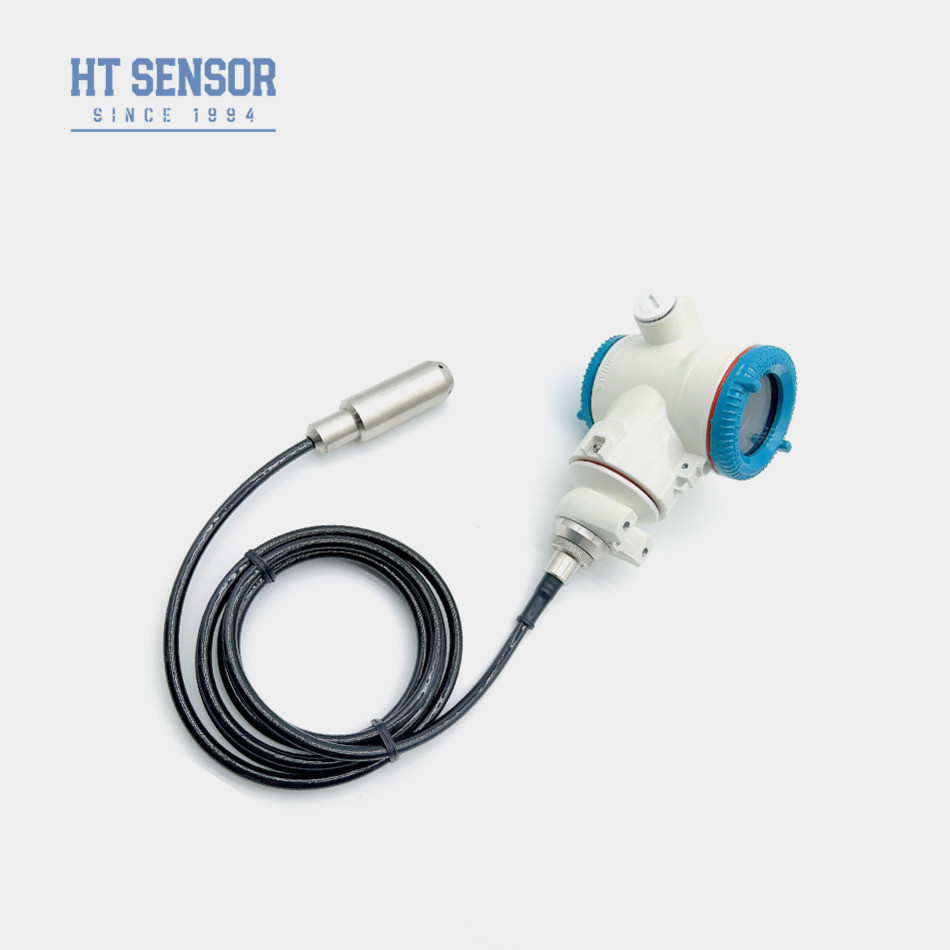

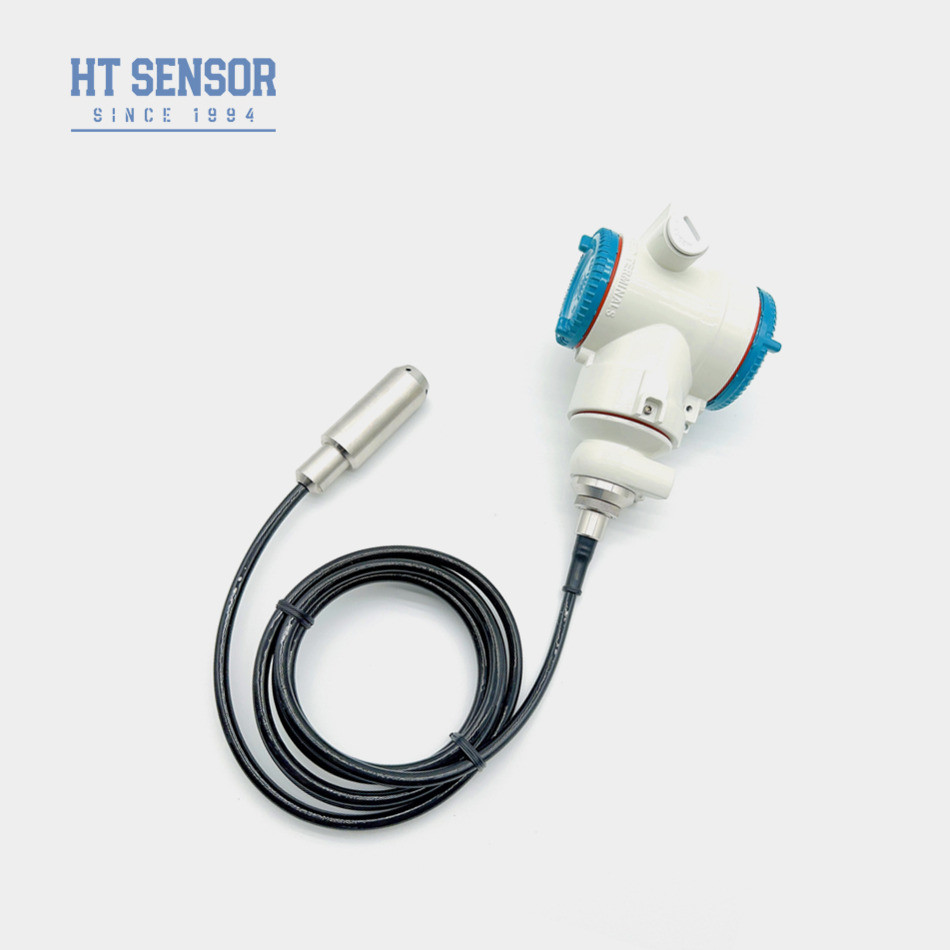

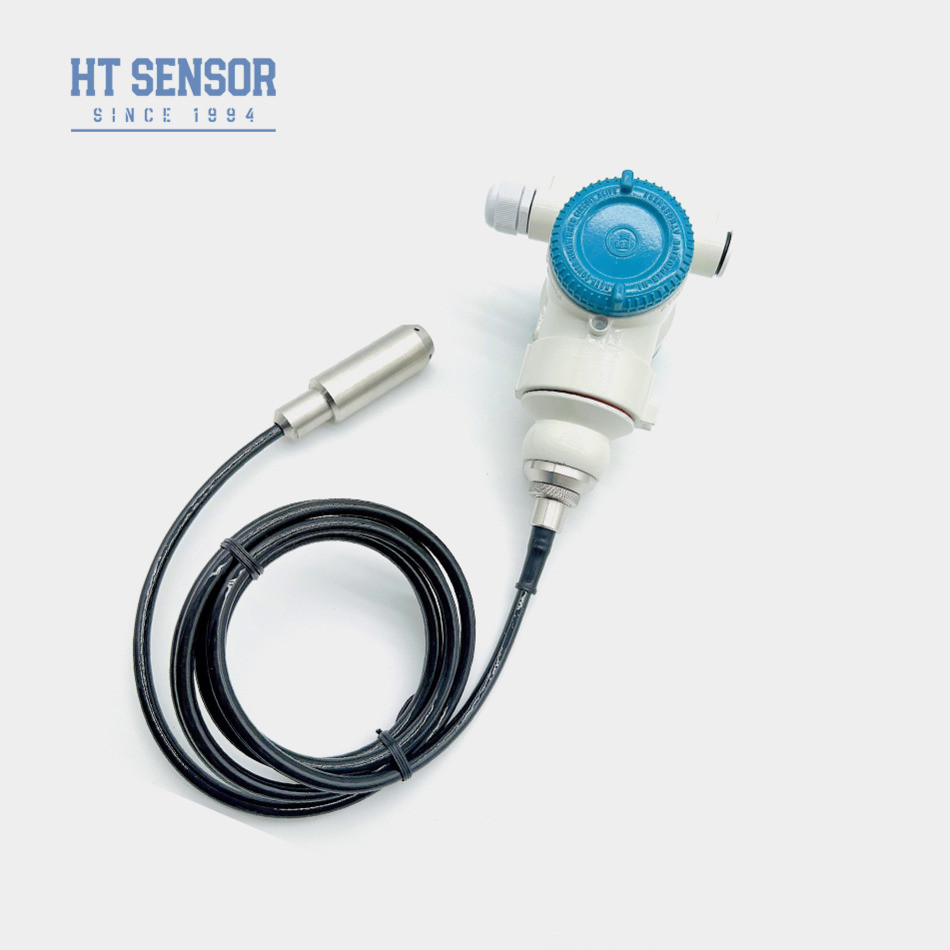

BHZ93420-III 3051 Литой алюминиевый сплав RS485 Цифровой передатчик уровня воды
В.HZ93420III.Лжидкость уровеньTвыкупщик
Введениеиз передатчика уровня воды:
Интеллектуальный передатчик уровня жидкости типа вставки BHZ93420-III разработан с высокоточным пьезорезистивным кремниевым датчиком давления в качестве элемента измерения сигнала.Датчик измеряет статическое давлениеС помощью протокола связи HART он достигает передачи цифрового сигнала и двусторонней связи.включая аналоговые и цифровые сигналы, что делает его очень универсальным и адаптируемым к различным системным требованиям.
Характеристики продуктаиз передатчика уровня воды:
1Выход протокола связи.HART с возможностью отображения
2.Высокая точность и отличная стабильность
3. Разрывостойкость: ExiaIICT6
4.Высокий уровень защиты, IP68
5Доступные кабели из ПЭ, ПТФТ, ПУ
Заявленияиз передатчика уровня воды:
1.совместима с 316LSS, не коррозионными жидкостями
2Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленная и муниципальная вода, резервуары для воды, колодцы, реки, морская вода, озера и т.д.
3Мониторинг уровня дизельного топлива, топлива и другого масла в резервуарах
Параметры производительности:
| Диапазон измерений | 0~10м...400м |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 2X номинальный диапазон |
| Точность @ 25oC | ± 0,1% (типичный) ± 0,2% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,15% F.S/год (макс.) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC (0-1 м) . 0-2 м); 0-70oC |
| Операционная температура | -20~80oC |
| Температура хранения | -30~100oC |
| Вибрация | 10g,55Hz ~ 2kHz |
| Шок | 100 г |
| Жилой материал | Литой алюминий, нержавеющая сталь 1Cr18Ni9Ti |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | >=100MΩ@100VDC |
| Уровень взрывостойкости | ExiaIICT6 |
| Рейтинг защиты | IP68 |
| Печать O-Ring | Фторированная резина |
| Вес | ~1,6 кг (без кабель) |
| Материал кабеля | Полиэтиленовый, полиуретановый, ПТФЕ кабель |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ‰ 20 мА с Хартом | 15 ≈ 30 ВДС | 2 провода |
| Конструкция | |
|
2088 |
|
| 3051А | |
| 3051 | |
| Электрическое соединение | ||||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20 мА (ХАРТ) |
1 | V+ | Красный |
| 2 | В- | Желтый | ||
| 3 | ГНД | |||
| 4 | NC | |||
| Примеры отбора |
Советы по заказу:
1Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней во время отбора.
2Должна быть указана плотность измеряемой среды.
3Для сильных электромагнитных или радиочастотных помех, пожалуйста, предоставьте подробности нашей компании и укажите это в заказе.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
Порядок Руководство:
| BHZ93420 | Код | Конструкция | ||||||||
| III. | Интеллектуальный передатчик уровня жидкости | |||||||||
| Диапазон измерений | 0~10м...400м | |||||||||
| Код | Силовое питание | |||||||||
| D1 | 24VDC | |||||||||
| Код | Выходной сигнал | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCсHискусство | |||||||
| Код | Электрическое соединение | |||||||||
| В4 | 2088 с отображение | |||||||||
| В5 | 3051 | |||||||||
| В6 | 3051А | |||||||||
| Код | Тип давления | |||||||||
| G | Давление измерения | |||||||||
| А. | Абсолютное давление | |||||||||
| S | Запечатанное эталонное давление | |||||||||
| Код | Материал кабеля | |||||||||
| C1 | PE | |||||||||
| С2 | ПВ | |||||||||
| C3 | ПТФЕ | |||||||||
Чтобы порекомендовать вам наиболее подходящий датчик, пожалуйста, сообщите нам информацию ниже.
1Рабочая температура: -40 ~ 125 °C?
2- Тестный полигон?
3Выход: 4-20mA, RS485 или другие?
4Винт: G1/4, 1/4NPT, R1/4, M20*1.5?
5Электрическое соединение: Хиршман, Паккард, прямая провода?
6Количество заказа: ?
