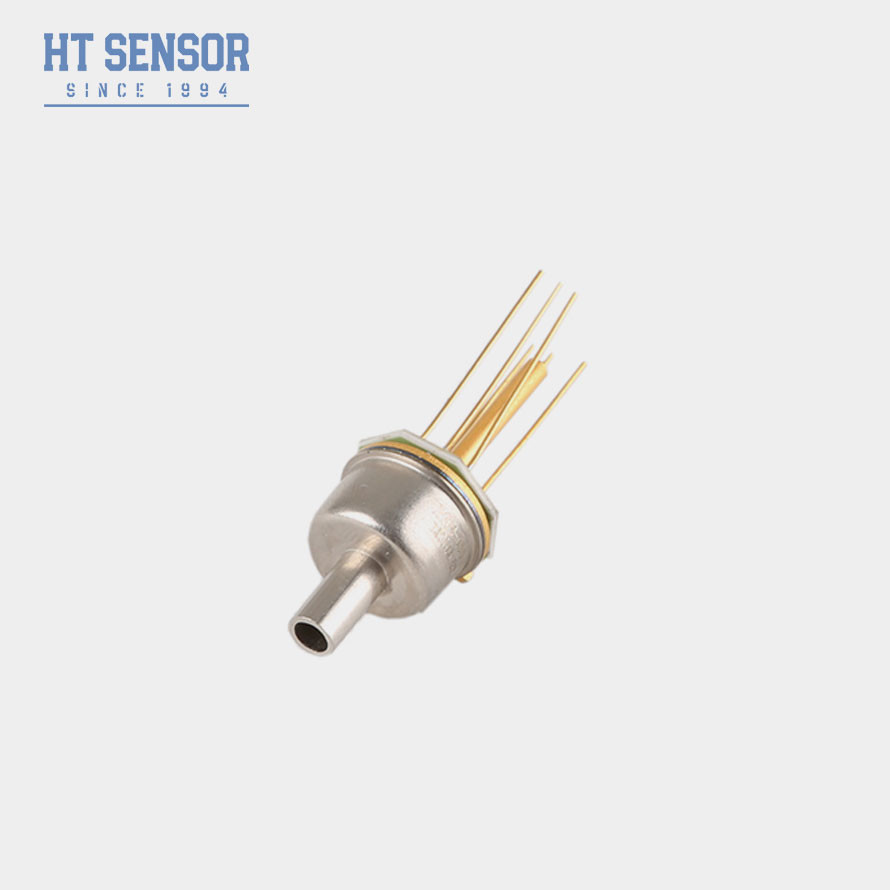

Медный трубчатый кремниевый датчик давления для измерения давления газа в воздухе или газе
Product Details
| Модель №.: | HT12 | Тип потока: | TO8 |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки | Измерение среды: | Газовый воздух |
| Диапазон: | 0-10 кПА~1000 кПА | Выход: | Аналоговый сигнал |
| Власть: | 1,5 мА | Код HS: | 9026209090 |
| Для: | Диффузный силиконовый передатчик давления | Кастомизация: | Доступно для OEM и ODM |
| Выделить |
1Силиконовый датчик давления 0,5 мА,Датчик силикона с пьезорезистивным давлением |
||
Product Description

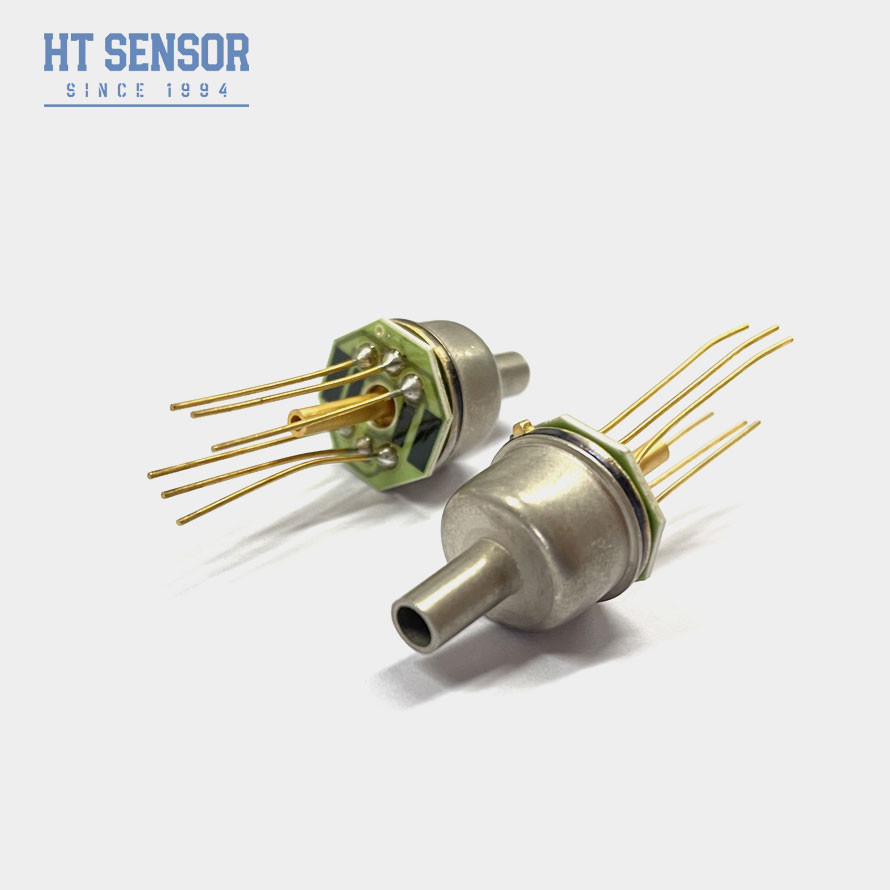

Медная трубка Силиконовый датчик давления Датчик измерения давления газа
Кремниевый пьезорезистивный датчик давления HT12 представляет собой высокостабильный диффузионный кремниевый элемент, упакованный в передовую технологию упаковки TO8.Незаполненное маслою ядро избегает ошибки профиля и значительно улучшает стабильность малого диапазонаПоэтому он имеет хорошее влияние на измерение давления сухого не коррозионного газа.
Характеристики кремниевого датчика давления:
- Диапазон измерений широк от 0 до 10 КПа до 2 МПа.
- Высокая надежность, хорошая стабильность.
- Технология инкапсуляции TO8.
- Приложения в аэрокосмической отрасли.
Заявленияиз кремниевого датчика давления:
- Было измерено давление сухого, не коррозионного газа.
- Система пневматического управления Медицинские применения биомедицинской инженерии.
- Управление HVAC.
- Аэрокосмическая авиация, связанная с целью эксперимента.
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода
| Параметры производительностииз кремниевого датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | ||
| ≥ 35 кПа | 100±10 | 100±30 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| Вес | ~ 12,5 г | |||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | ||||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
|
| Советы по заказу |
3Если испытываемая среда несовместима с чипом и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на внутреннюю часть датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
6Если какой-либо штифт меняется, обратитесь к этикетке на фактическом проводе.
