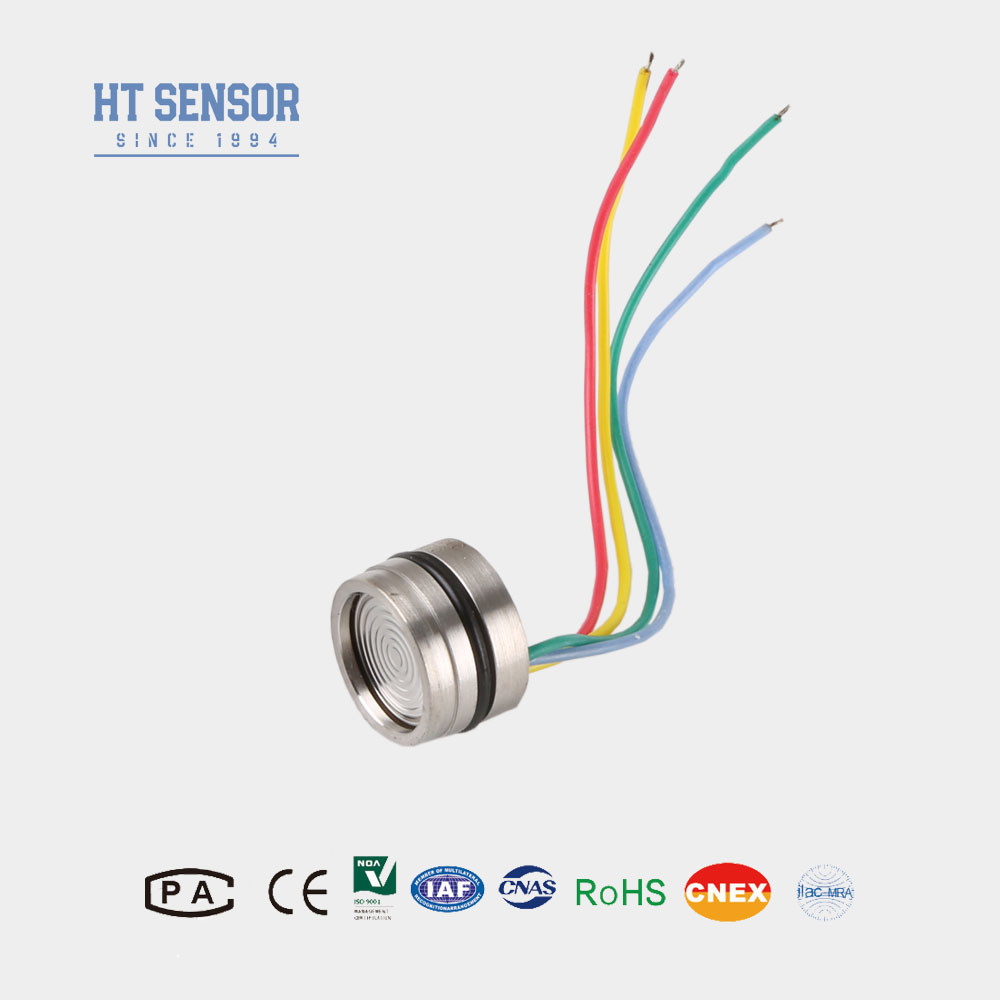

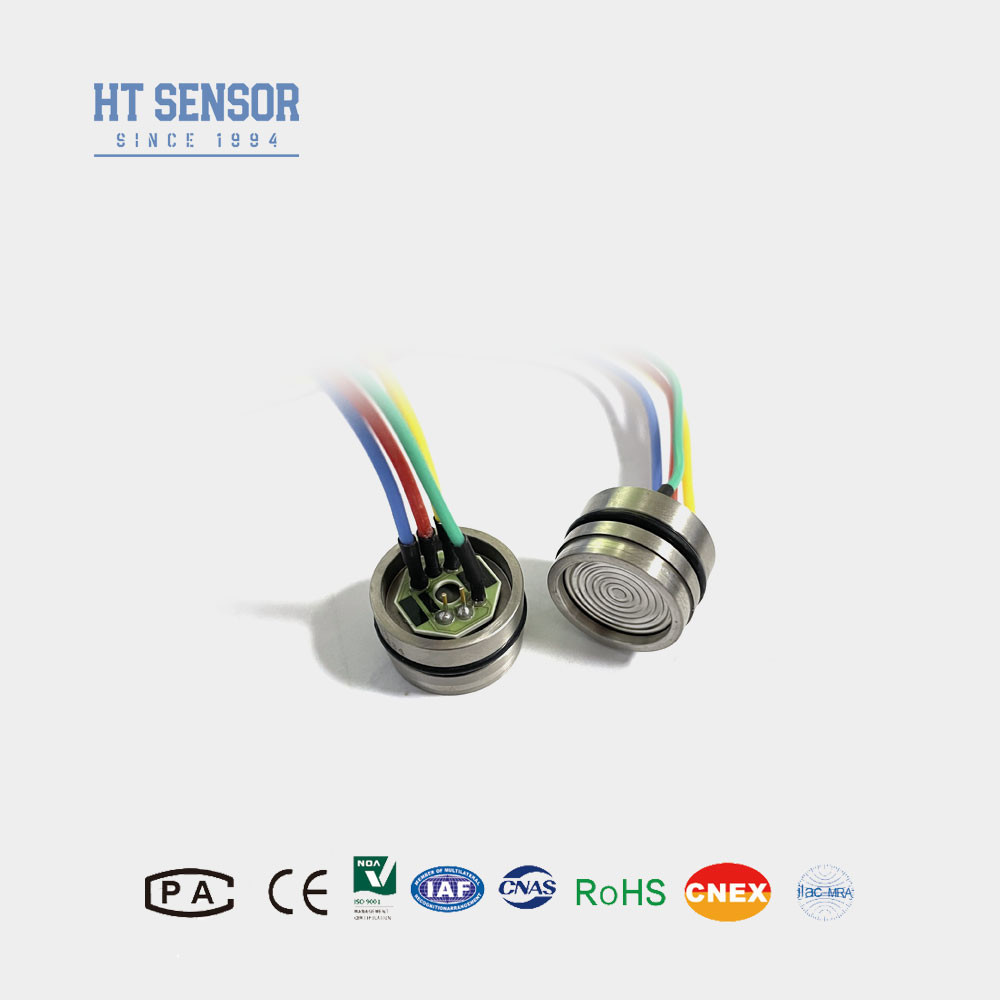

HT19V Кремниевый пьезорезистивный датчик давления
Введение в кремниевый датчик давления:
HT19V использует высокостабильные диффузионные кремниевые элементы, что делает его надежным кремниевым пьезорезистивным датчиком давления. Используя изолирующую диафрагму и силиконовое масло, датчик может точно измерять давление жидкостей и газов, обеспечивая точные результаты. Питание постоянным напряжением компенсирует температурный дрейф продукта, что значительно снижает влияние изменений температуры. Широкое применение в воздушных компрессорах и холодильных системах делает его ценным активом в различных отраслях.
Особенности продуктакремниевого датчика давления:
1. Толстопленочная схема используется для температурной компенсации и коррекции смещения нуля.
2. Высокая надежность, хорошая стабильность.
3. Питание постоянным напряжением, стандартный выход.
Применениекремниевого датчика давления:
1. Подходит для измерения давления коррозионных газов и жидкостей, совместим с нержавеющей сталью 316 л
2. Используется в системах управления технологическими процессами для мониторинга и контроля давления.
3. Часто используется в холодильных системах и для измерения давления в воздушных компрессорах.
Электрические характеристикикремниевого датчика давления:
1. Питание: ≤10 В постоянного тока
2. Выходное напряжение общего режима: 50% от входного (типичное значение)
3. Входное сопротивление: 4 кОм ~ 20 кОм
4. Выходное сопротивление: 2,5 кОм ~ 6 кОм
5. Электрическое соединение: высокотемпературный провод 100 мм, ленточный кабель
| Параметры производительностикремниевого датчика давления:. |
| Диапазон измерения |
Манометрический (G) |
10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа |
| Абсолютный (A) |
100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА |
| Герметичный (S) |
3500 кПаS, 7 МПаS, 10 МПаS, 20 МПаS, 40 МПаS, 60 МПаS, 100 МПаS |
| |
Тип |
Макс. |
Единица измерения |
| Нелинейность |
±0,15 |
±0,3 |
%F.S |
| Повторяемость |
0,05 |
0,1 |
%F.S |
| Гистерезис |
0,05 |
0,1 |
%F.S |
| Выход смещения нуля |
0±1 |
0±2 |
мВ |
| Выход при полной шкале |
≤20 кПа |
50±1 |
50±2 |
мВ |
|
| ≥35 кПа |
100±1 |
100±2 |
мВ |
|
| Температурный дрейф смещения нуля |
≤20 кПа |
±1 |
±2,5 |
%F.S |
|
| ≥35 кПа |
±0,8 |
±1,5 |
%F.S |
|
| Температурный дрейф при полной шкале |
≤20 кПа |
±1 |
±2 |
%F.S |
|
| ≥35 кПа |
±0,8 |
±1,5 |
%F.S |
|
| Компенсированная температура |
≤20 кПа |
0~50 |
ºC |
|
| ≥35 кПа |
0~70 |
ºC |
|
| Рабочая температура |
-20~80 |
ºC |
|
| Температура хранения |
-40~125 |
ºC |
|
| Допустимая перегрузка |
Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа |
|
|
| Разрывное давление |
5X полной шкалы |
|
|
| Долгосрочная стабильность |
0,2 % |
F.S/год |
|
| Материал диафрагмы |
316L |
|
|
| Сопротивление изоляции |
≥200MΩ 100 В постоянного тока |
|
|
| Вибрация |
Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц |
|
|
| Удар |
100 г, 11 мс |
|
|
| Время отклика |
≤1 мс |
|
|
| Уплотнительное кольцо |
Нитрильный каучук или фторкаучук |
|
|
| Заполняющая среда |
Силиконовое масло |
|
|
| Вес |
~28 г |
|
|
| Параметры протестированы в следующих условиях: 10 В @ 25ºC |
|

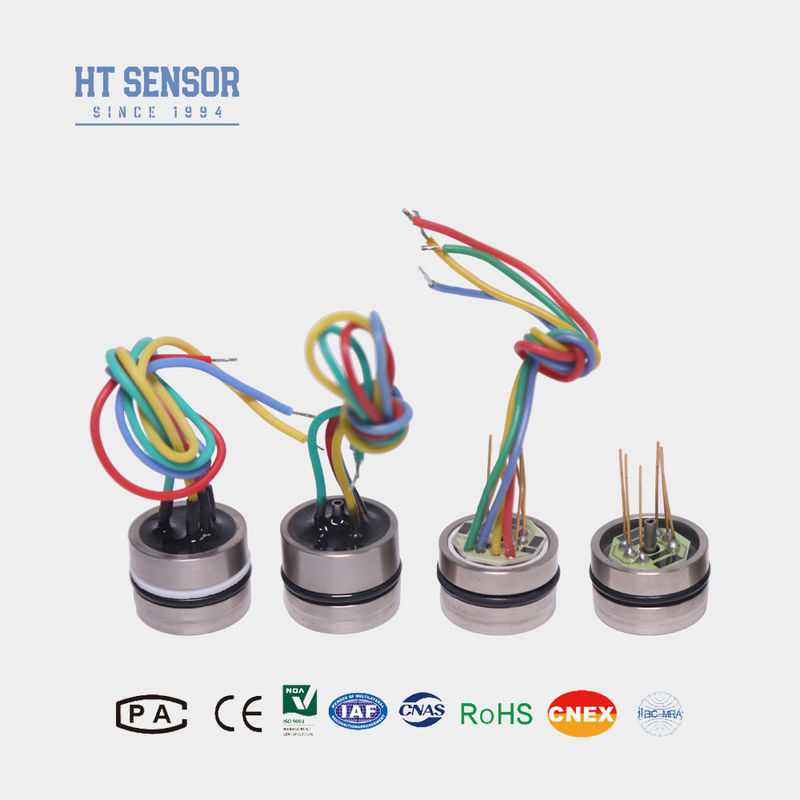

| Конструкциякремниевого датчика давления |
| <3,5 МПаS |
 |
≥3,5 МПаS
<40 МПаS |
 |
| ≥40 МПаS |
 |
| Электрическое соединение и компенсациякремниевого датчика давления |
|
|
1. Во время сборки следует обратить внимание на соответствие размера сердечника и корпуса передатчика для достижения требуемой герметичности.
2. При сборке корпуса убедитесь, что он выровнен по вертикали, и равномерно приложите давление, чтобы не повредить компенсационную пластину.
3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения сердечника.
5. Держите порт давления манометрического сердечника открытым для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления манометрического сердечника.
6. Если есть какие-либо изменения в контактах, пожалуйста, используйте фактическую этикетку продукта для справки.
