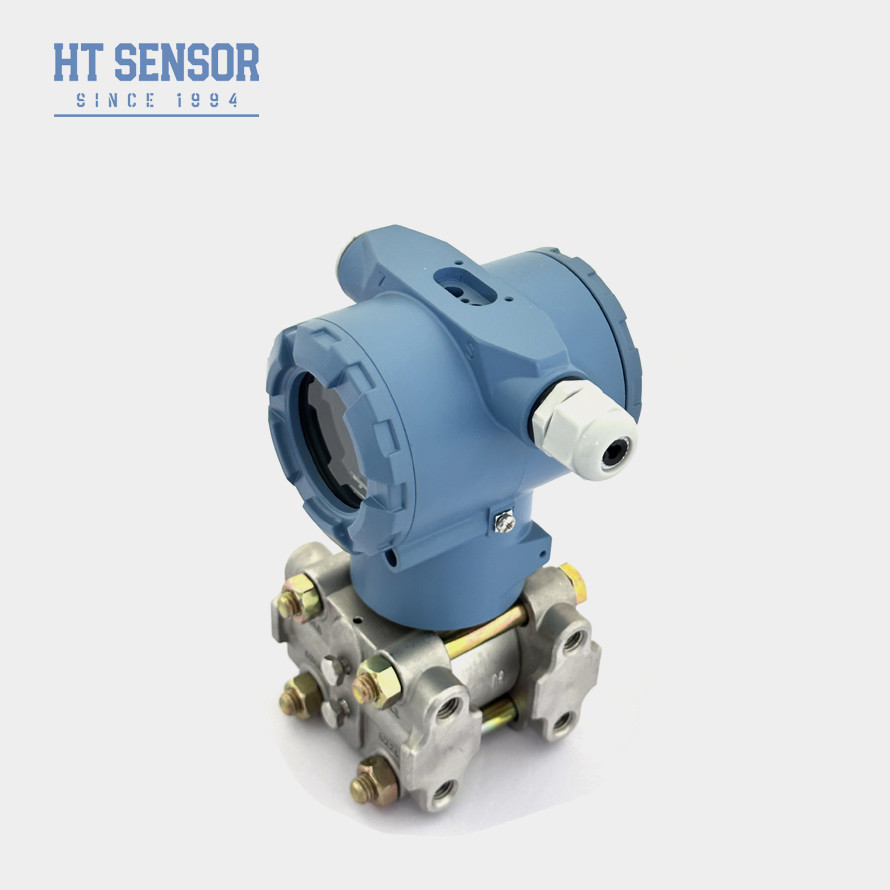

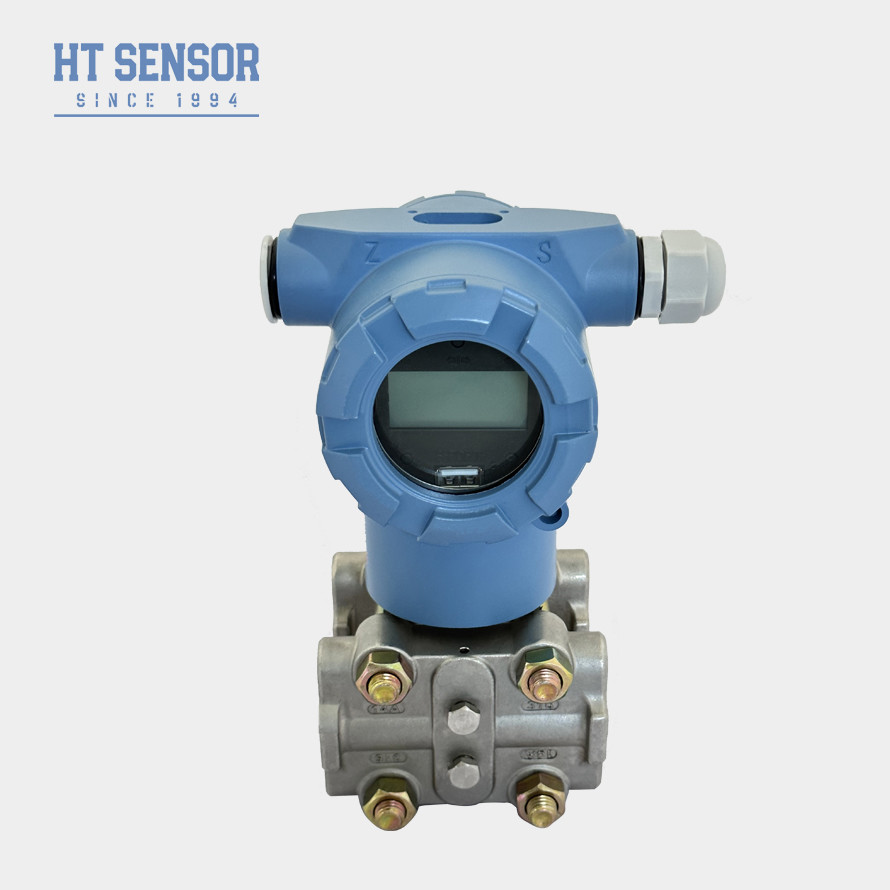

Датчик уровня с индикатором емкостного типа, преобразователь перепада давления 4-20 мА с протоколом HART
Product Details
| Model NO.: | HT3351 | Источник питания: | 15 ~ 42VDC |
|---|---|---|---|
| Вес: | 30,6 кг | Стабильность: | +-0,2% Ф.С. / Год |
| Тип давления: | Дифференциальное давление | Спецификация: | 500Pa~2000kpa |
| Тип: | Датчик дифференциального давления | Среднее измерение: | Газ и жидкость |
| степень точности: | 00,1% | Рейтинг ИС: | ip65 |
| Выделить |
передатчик перепада давления 20mA,датчик перепада давления,Датчик емкостного индикатора Дифференциальный передатчик давления |
||
Product Description
Введение емкостного дифференциального передатчика давления:
HT3351 емкостный датчик дифференциального давления, передатчик разницы давления или разницы давления для изменения значения емкости датчика,полученный аналоговый сигнал посредством конверсии AD, в цифровой сигнал, отправляемый на микропроцессор.выходной цифровой сигнал отправляется в текущую схему управления после преобразования из цифрового в аналоговыйДля небольшого диапазона измерения жидкости, газа.
Характеристики продуктас пропускным дифференциальным передатчиком давления:
1Передатчик использует конструкцию из нержавеющей стали, компактную структуру, легкую установку.
2После строгой температурной компенсации и старения скрининга, чтобы обеспечить стабильную и надежную производительность.
3Электрический интерфейс может быть подключен или подключен напрямую.
Заявленияс пропускным дифференциальным передатчиком давления:
1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах в нефтяной, химической, электроэнергетической, гидрологической и других отраслях промышленности.
2Измерение давления в трубе и камере.
Дальность действия:
| Выпуск | Аналоговый выход: два провода 4-20mADC |
| Цифровой выход: два провода 4-20mADC и накладывающийся переменный цифровой сигнал в соответствии с HART | |
| Электрическое питание | напряжение питания 12,5-45VDC |
| Предельная нагрузка | Максимальное нагрузка сопротивление Rmax в петле определяется напряжением питания, см. рисунок ниже. HART протокол требуют нагрузки сопротивление не менее 250Ω, не более 600Ω |
| Расстояние связи | Максимально 1,5 км, многоадресная связь может соединять 15 умных передатчиков Максимально. |
| Дисплей | 4 цифровых дисплея, 5 цифровых LCD дисплея, тип указателя. |
| Устойчивый к взрывам | ExiaIICT5; тип подавляющего взрыв |
| Нулевое смещение | Может положительный или отрицательный перевод, но не может превышать максимальное значение |
| Температура | Температура окружающей среды -40-85°C ((При выборе LCD: -20-70°C) |
| Средняя температура | -40 ≈ 104°C |
| Статическое давление и одностороннее давление | 3.45KPa ((абсолютное давление) ∙31.2MPa ((габаритное давление) |
| Относительная влажность | 5 ≈ 98% RH |
| Время запуска | менее 5 секунд. |
| Изменение возможностей | менее 0,16 см3 |
| Настройка влажности | 0.20 ≈ 25 секунд |
| Сбой в работе тревожный | Если возникнет неисправность, автоматическая функция диагностики будет выводить 3,9 или 21,0mA |
| Защита по конфигурации | Чтобы избежать данных изменяются случайным образом, может использовать программное обеспечение или защитить переключатель блокировать записи данных |
Рабочий принципс пропускным дифференциальным передатчиком давления:
Как показано в принципе работы, внешнее давление или разница давления вызовет определенное изменение значения емкости датчика.преобразуется в частотный сигнал и отправляется в микропроцессорПосле расчета микропроцессором, сигнал тока управления выводится в точную схему управления и преобразуется в аналоговый ток 4-20mA.микропроцессор отвечает за взаимодействие и другие действия (показание и настройка)Для цифровой связи нужен специальный порт нашей компании. Модуль HART будет реализовывать передачу связи HART.
Способы измеренияс пропускным дифференциальным передатчиком давления:
Измерение уровня жидкости:
При измерении потока жидкости, нагнетательные краны должны быть пробиты на стороне процесса провода, чтобы избежать осаждения отложений.передатчик должен быть установлен рядом с кранами или под ними., чтобы предотвратить выброс воздушных пузырей в технологический канал.
FQA:
Вопрос 1: Вы производитель и торговая компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
