BP157 Двухпроводный датчик давления 4-20 MA Диффузный датчик давления кремния
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Диапазон давления: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Выделить |
Датчик передачи давления 4-20 МА,Диффузный кремниевый датчик давления,Двухпроводный датчик давления |
||
Product Description

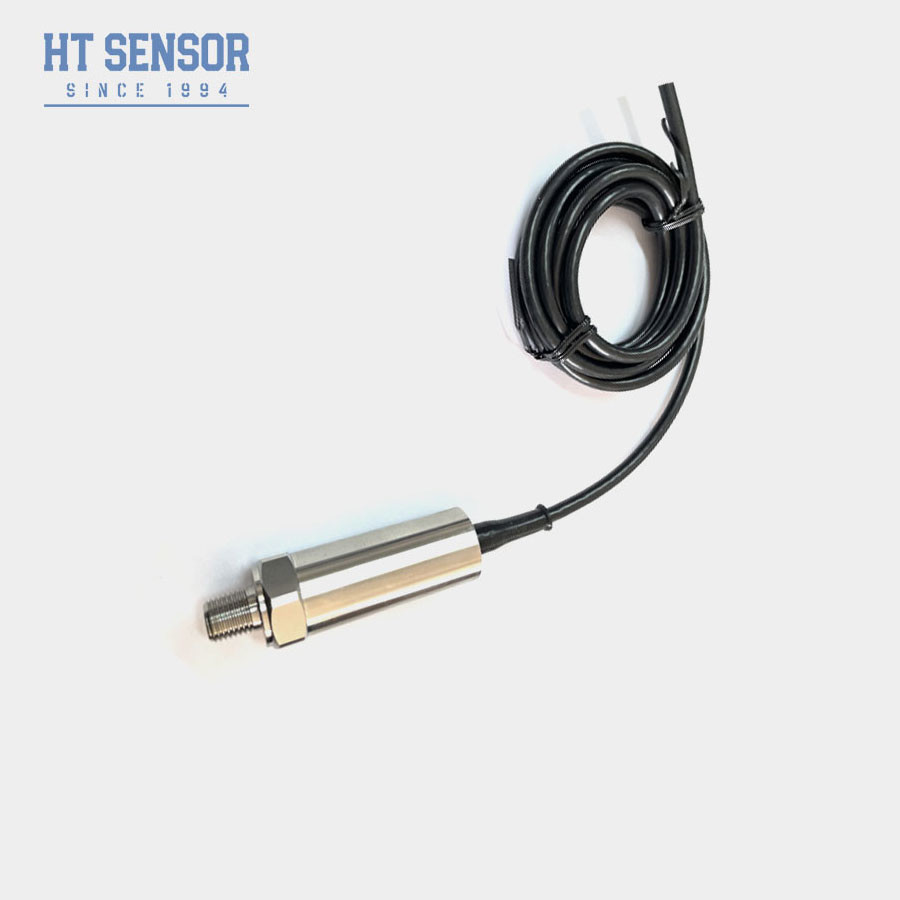

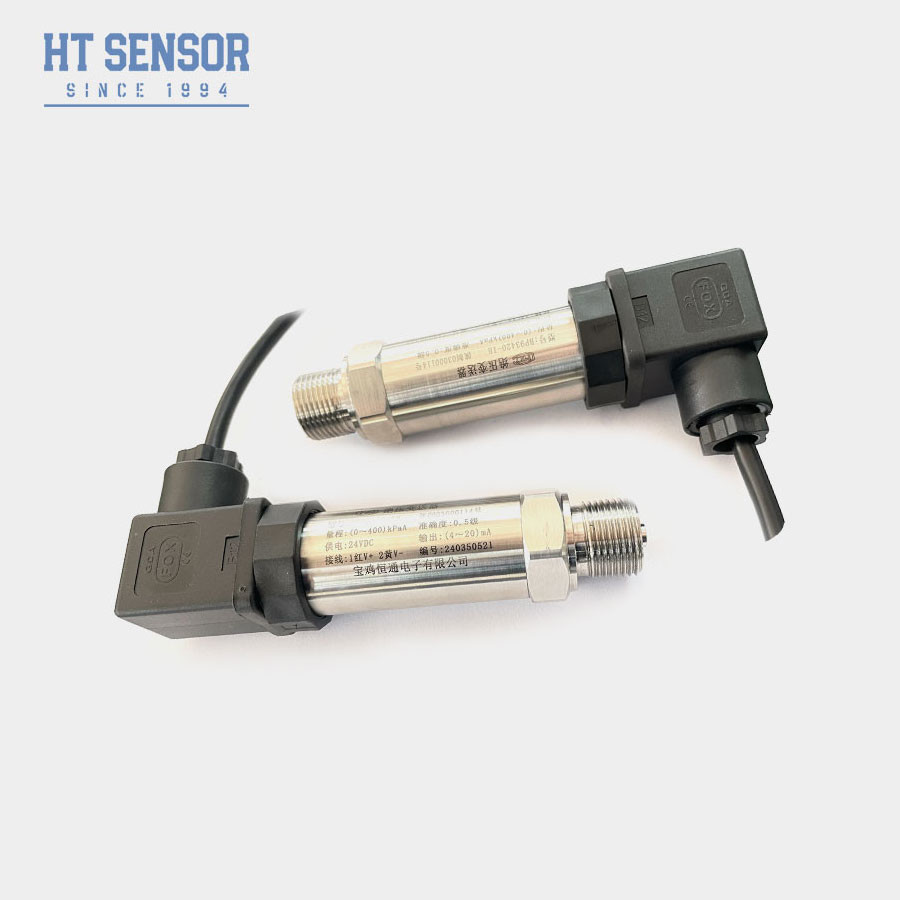

BP157 Передатчик давления
Введение датчика давления:
Диффузный кремниевый датчик давления BP157работает по основополагающему принципу преобразования механического давления в электрические сигналы посредством пьезорезистивного эффекта в кремнии,предоставление точных и надежных измерений давления для широкого спектра применений
Характеристики продукта:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Применение:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
Параметры работы:
| Диапазон измерений | 0kPa ~ 10kPa... 10MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Exia IICT6 |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Советы по заказу:1. Диапазон давления: Укажите требуемый диапазон давления, который должен измерять преобразователь. Убедитесь, что он охватывает весь диапазон давлений, ожидаемых в вашем приложении, чтобы избежать неточностей или повреждений.
2. Требования к точности: Определите уровень точности, необходимый для вашего приложения. Различные преобразователи предлагают различные уровни точности, поэтому выберите тот, который соответствует вашим конкретным требованиям.
3Выходной сигнал: Выберите тип требуемого выходного сигнала, например, напряжение, ток или цифровой выход (например, 4-20mA, 0-5VDC, SPI).Обеспечьте совместимость с существующей системой или оборудованием для сбора данных.
4. Конфигурация порта давления: Выберите подходящую конфигурацию порта давления на основе ваших требований к установке, таких как тип нити, размер и ориентация (например, NPT, BSP, плавная диафрагма).
5. Электрическое соединение: Укажите тип необходимого электрического соединения, например, длину кабеля, тип соединителя и конфигурацию булавки.
6Условия окружающей среды: учитывайте рабочую среду, включая температуру, влажность и воздействие коррозионных или опасных веществ.Выберите преобразователь с соответствующими показателями защиты окружающей среды (.g., IP65, IP67) для обеспечения надежности и долговечности.
7. Опции монтажа: Определите, как преобразователь будет монтироваться в вашем приложении, будь то прямая монтаж, крепление или интеграция в панель управления.Убедитесь в совместимости с вашей установкой монтажа.
8. Сертификации: Проверьте, соответствует ли преобразователь соответствующим отраслевым стандартам и сертификациям (например, CE, RoHS, ISO), необходимым для вашего приложения или нормативных требований.
9Время выполнения и доступность: Узнайте о сроках выполнения и доступности продукции, чтобы обеспечить своевременную доставку для вашего проекта или графика производства.
Техническая поддержка: обратитесь за помощью к производителю или поставщику, если у вас есть какие-либо вопросы или вам нужна помощь в выборе правильного
10Они могут предоставить экспертные советы и рекомендации, чтобы вы приняли обоснованное решение.

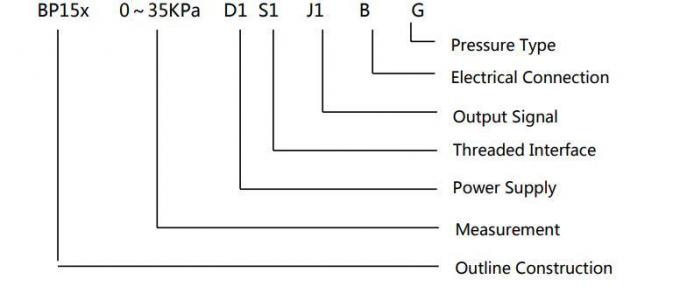

Руководство по заказу:
| BP15X | Аналоговый передатчик давления | ||||||||

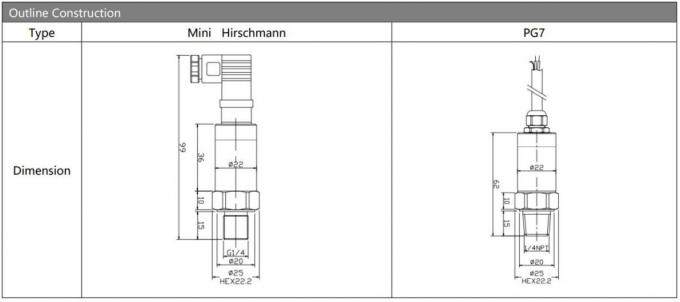

| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||

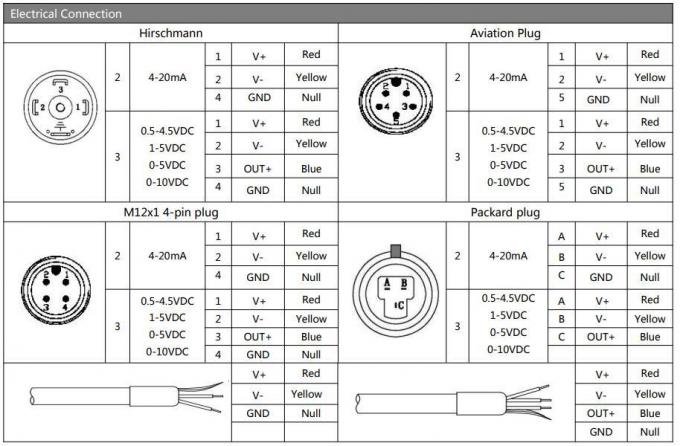

| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
Вопрос: Вы производитель?
A: Да, мы являемся профессиональным производителем датчиков более 29 лет!
Вопрос: Вы можете принять OEM-сервис?
О: Да, мы можем разместить информацию о вашей компании и логотип на наших датчиках.
Вопрос: Могу ли я быть вашим дистрибьютором?
О: Да, мы ищем дистрибьюторов на зарубежном рынке.
Вопрос: Каково ваше время выполнения?
О: Обычно 7-10 дней. Для количества выше 100 штук, нужно дополнительно 3-5 рабочих дней.
