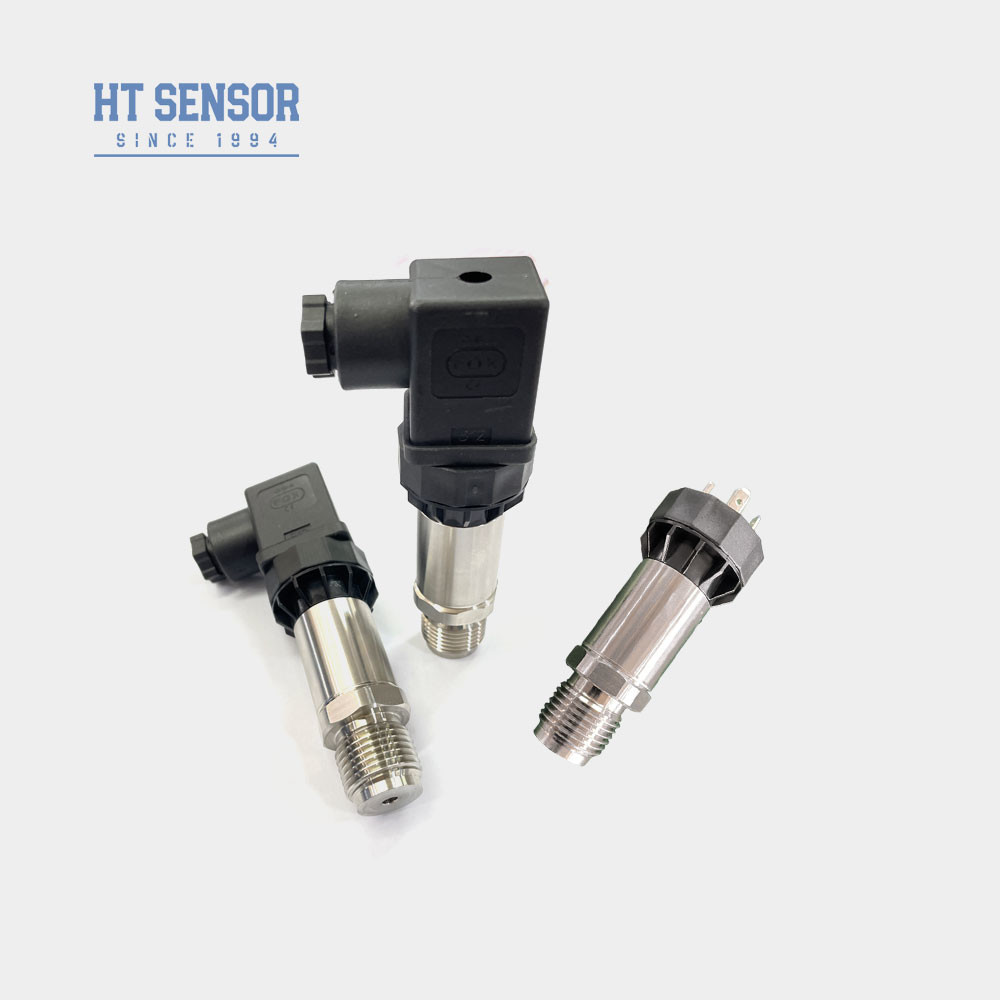

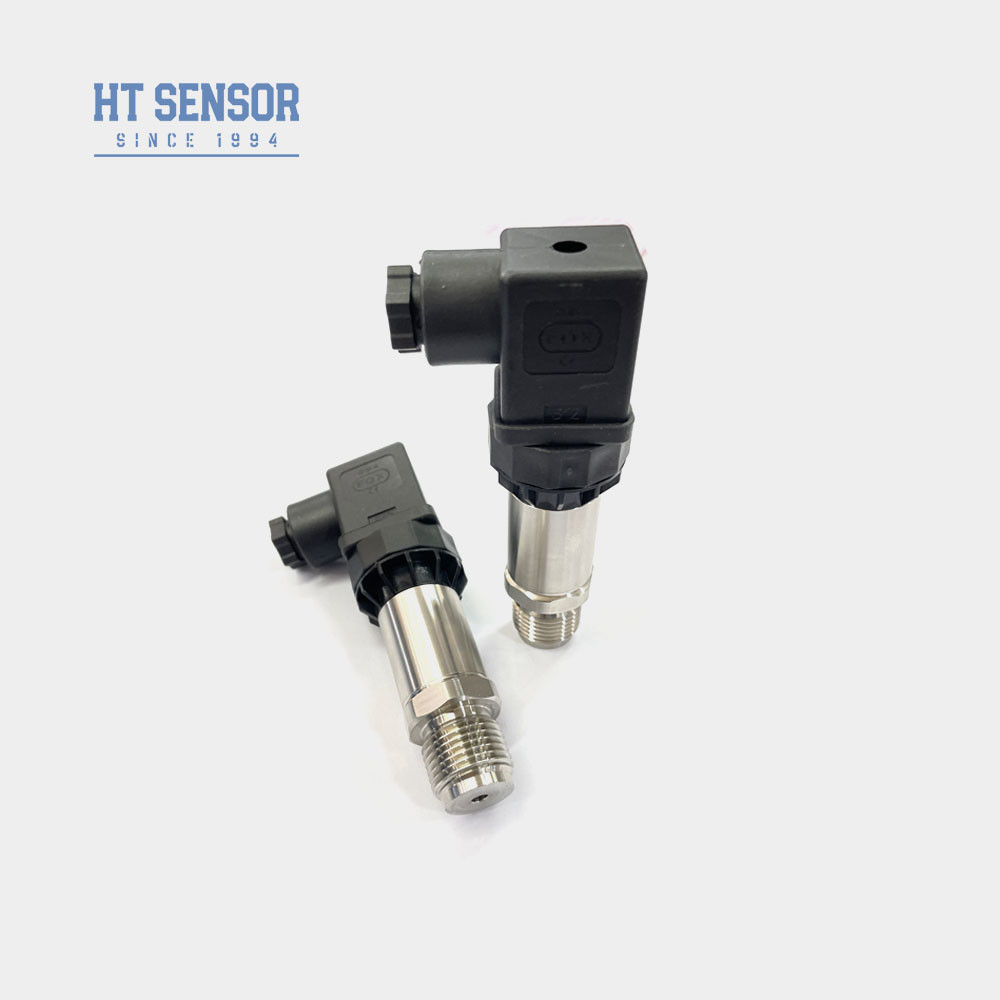

BP170 - передатчик давления
Введение датчика давления:
Датчик передатчика давления BP170 использует в качестве элемента измерения сигнала серийное кремниевое изоляционное масло, наполненное сенсорным ядром HT.Это наиболее часто используемый датчик в промышленной практике, который широко используется в различных областях промышленной автоматизации, включая водосбережение и гидроэнергетику, железнодорожный транспорт, интеллектуальные здания, автоматизацию производства, аэрокосмическую промышленность,военные, нефтехимическая, нефтедобывающая промышленность, электроэнергетика, судоходство, машиностроение, трубопроводы и другие отрасли
Характеристики продукта датчика давления:
- 1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
- 2Компактный и легкий дизайн
- 3. высокая точность, все нержавеющая сталь конструкция
- 4.Регулируемые нулевые и полномасштабные
Применение датчика давления:
- 1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
- 2Применяется в морской и авиационной промышленности
- 3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
- 4Используется в гидравлических и пневматических системах управления
| Параметры работы датчика передатчика давления |
| Диапазон измерений |
0kPa ~ 10kPa...20MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
00,1% ФС |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,25 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Примеры датчика передатчика давления |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
4. По умолчанию кабеля нет. При необходимости доступны три материала. Если не указано иное, можно выбрать материал полиэтиленового кабеля. Если вам нужен другой материал кабеля,Пожалуйста, укажите его в форме заказа.
5В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу датчика давления |
| BP170X |
Аналоговый передатчик давления |
| |
Код |
Конструкция |
| 5 |
Пакардская розетка |
6 |
Запечатанный кабель прямого выхода 1,5 метра |
| 7 |
Мини-коннектор Хиршмана |
8 |
Большой соединитель Хиршмана |
| |
Диапазон измерений |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
или MPa |
Х: Указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Другие (фланцевая) |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 |
| В3 |
Кабель запечатанный выход 1,5 метра |
| В4 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1. Вопрос:Вы производитель?
А:Мы производитель с более чем 29-летним опытом.
2. Вопрос: Могу яПродукты на заказ?
А: Да.Мы предоставляем услуги OEM и Custom-Design.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
