Hengtong OEM Mini DIN датчик передачи давления электронный датчик измерения
Product Details
| Модель: | BP157 | Диапазон: | -100 кПа~0 кПа~10 кПа~20 МПа |
|---|---|---|---|
| Выпуск: | 4-20mA /0,5-4,5Vdc/0-10VDC | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
| Жилой материал: | 304 стальная сталь | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Тип: | Мини-передатчик давления | Тип конструкции: | Диффузный силиконовый передатчик давления |
| Среднее измерение: | Газ и жидкость | Степень точности: | 00,5% |
| Конфигурация: | Available OED / ODM | ||
| Выделить |
Датчик передающего давление OEM,Датчик передачи давления Mini DIN,OEM электронный датчик измерения |
||
Product Description

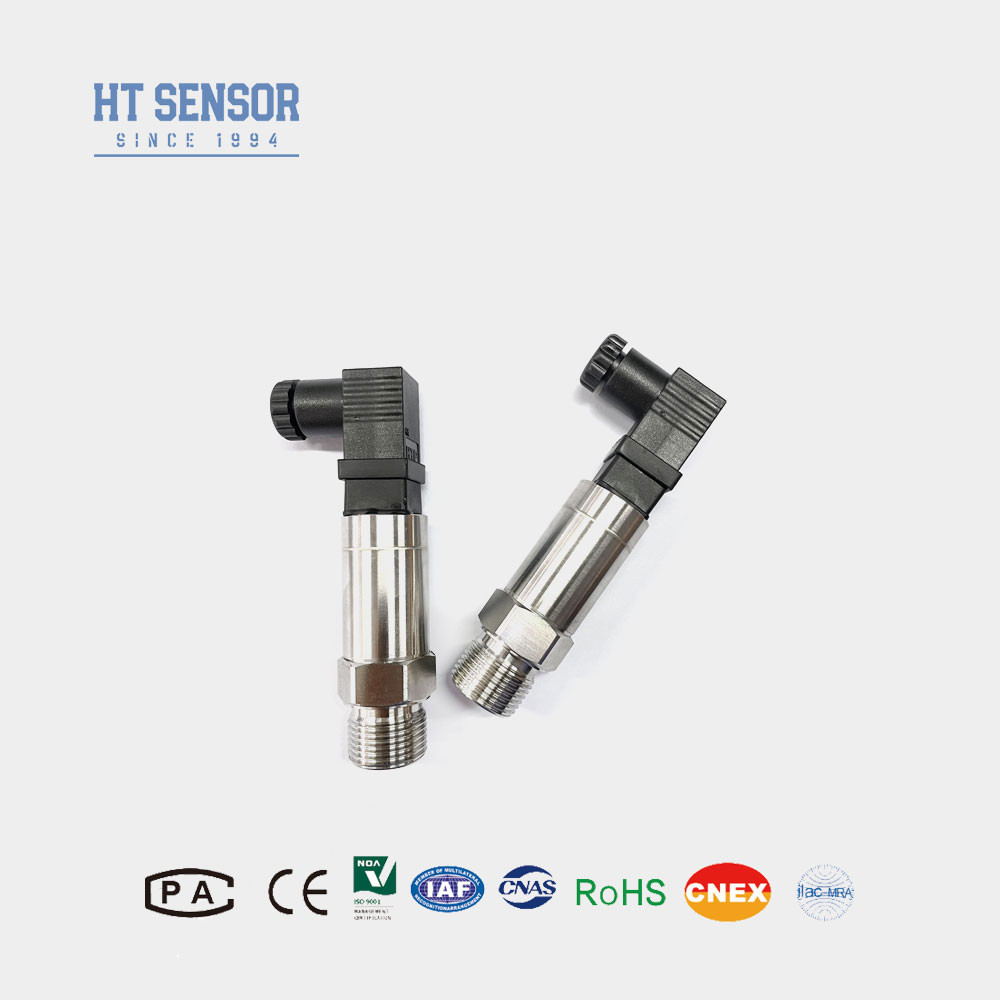

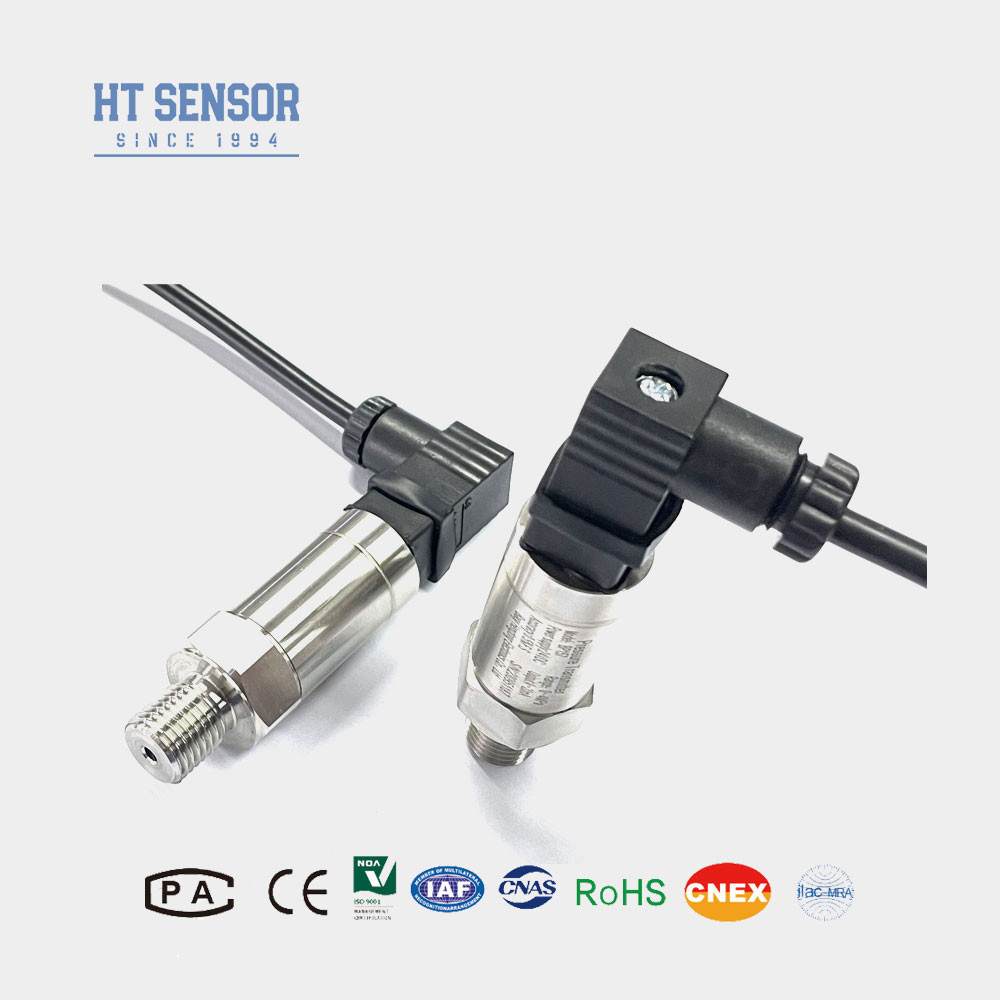

Hengtong OEM Mini DIN датчик передачи давления электронный датчик измерения
BP157 Передатчик давления
Введение мини-датчика давления DIN:
Передатчик промышленного датчика давления BP157 использует датчики давления диффузионного кремния HT в качестве элементов измерения сигнала.Наш самостоятельно разработанный ПКБ преобразует сигналы датчиков в стандартные выходные сигналы, такие как 0.5-4.5VDC или 4-20mA для легкого чтения и записи. Электрическое соединение mini DIN, небольшой размер для удовлетворения большинства потребностей в поле.
Характеристики продуктаиз мини-датчика давления DIN:
1Широкий диапазон измерений, структура из нержавеющей стали, разнообразные формы интерфейсов давления.
2Компактный и легкий дизайн.
3. нулевой и полномасштабный регулируемый
4Высокая точность, все из нержавеющей стали.
Заявленияиз мини-датчика давления DIN:
1Некоррозионное измерение давления газа и жидкости, диафрагма изготовлена из нержавеющей стали 316L, испытательная среда совместима с нержавеющей сталью 316L.
2Приложения в морской и авиационной промышленности.
3Используется в промышленных процессах, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Для гидравлических и пневматических систем управления.
| Параметры производительностииз мини-датчика давления DIN: | |
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Движение температуры в расстоянии | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры отбораиз мини-датчика давления DIN |
| Советы по заказу |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20 до 250 °C. Когда рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
1. Вопрос: Вы производственная торговая компания?
О: Мы являемся производителем с 30-летним опытом.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию для удовлетворения конкретных потребностей.
3Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы хорошо подготовлены для выполнения больших заказов.рекомендуется связаться с нашей командой продаж заранее, чтобы обеспечить плавный график производства и доставки.
4. Q: Как длится общий цикл доставки?.
О: 5 ~ 8 рабочих дней для стандартной модели.
5. Q: Перевозка упаковки
О: Продукция обычно отправляется международным экспрессом, включая UPS,FedEx,DHL и INT, или может быть получена с помощью вашего счета доставки, стандартной экспортной упаковки,включая сертификат о проверке.
6Вопрос: свяжитесь с нами.
A: у нас есть активная и опытная команда продаж, для вас, чтобы решить проблему технических и деловых проблем. Пожалуйста, оставьте нам сообщение или нажмите на онлайн-сервисы.
