BP155 Сенсор передатчика промышленного давления выходной 0.5-4.5VDC для преобразователя HAVC
Product Details
| Модель No.: | BP155 | Сила: | 5VDC |
|---|---|---|---|
| Выпуск: | 0.5-4.5VDC | Долгосрочная стабильность: | 0.2f.S/год |
| Спецификация: | Диффузионный датчик давления кремния | Код СС: | 9026201090 |
| Тип: | Датчик передатчика нормального давления | Среднее измерение: | жидкий воздух |
| Диапазон давления: | 0kpa~10kpa...20MPa | Рейтинг ИС: | IP65 |
| Выделить |
Датчик передатчика давления HAVC,0.5-4.5VDC датчик передачи давления |
||
Product Description
BP155 Сенсор передатчика промышленного давления 0,5-4,5VDC Выход для Havcor

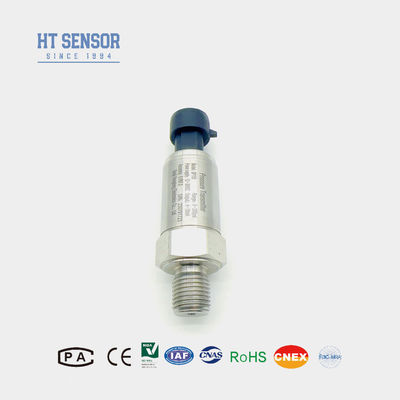

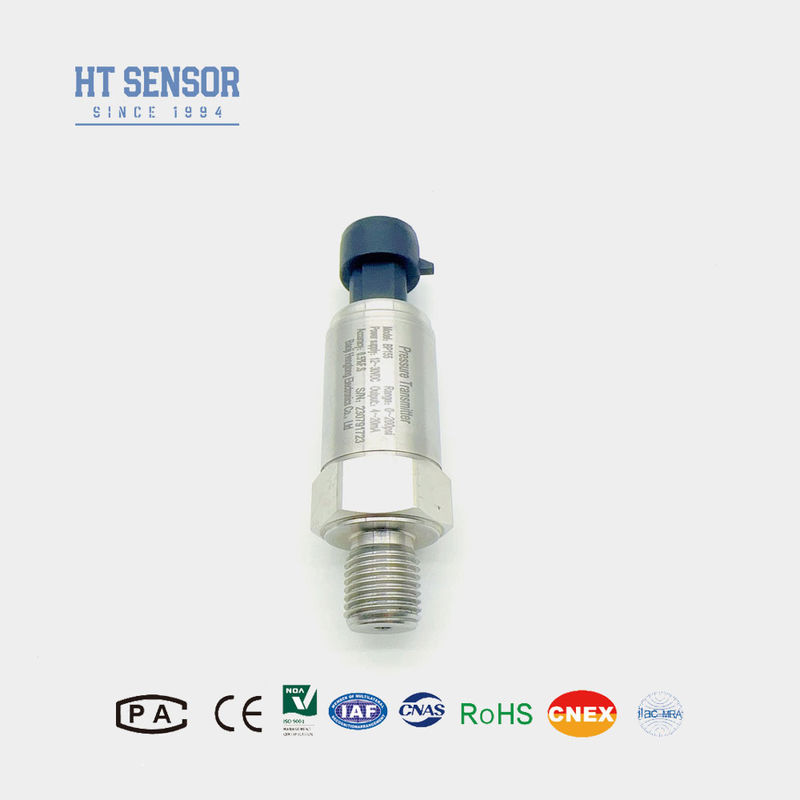

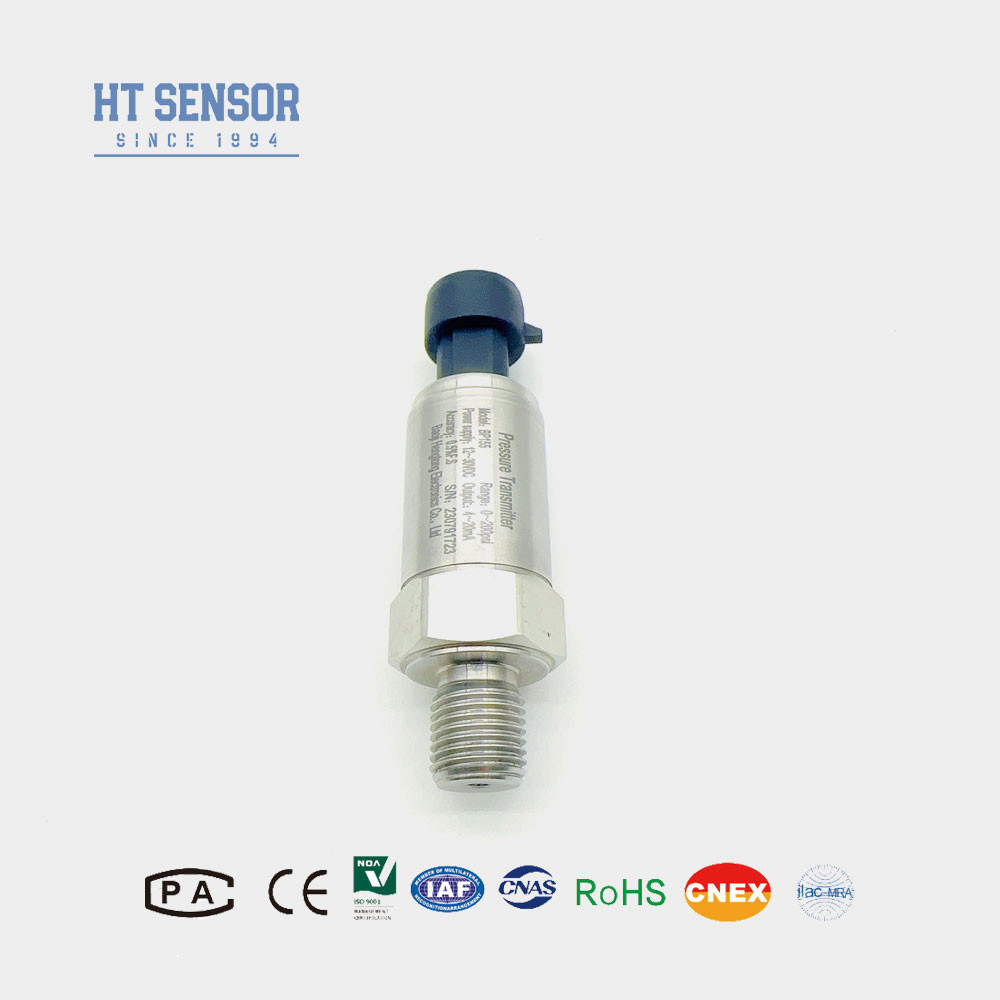

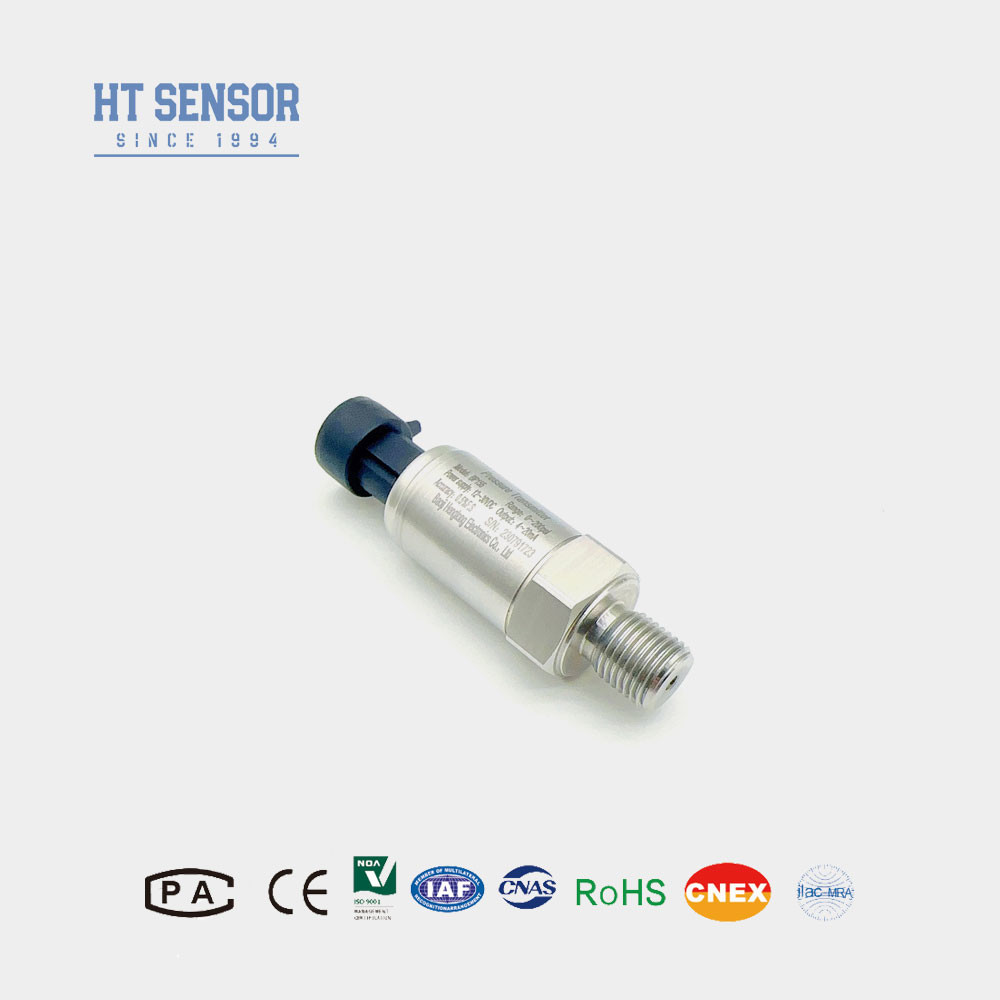

BP155 Датчик передатчика давления
Введение датчика давления:
Дизайн датчика света серии BP155, компактная структура, легкая для установки и экономия места.Диффузный кремниевый датчик давления предназначен для легкой калибровки и для обеспечения точных измеренийТакие датчики давления широко используются в автомобильной промышленности, включая системы мониторинга давления в шинах.
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex II C T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
Характеристики продуктас датчиком давления:
1Широкий диапазон измерений.
2Структура из нержавеющей стали с защитой IP65.
3Высокая точность, все из нержавеющей стали.
Заявленияс датчиком давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Используется в гидравлических и пневматических системах управления.
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры отбора |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20 до 250 °C. Когда рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Вопросы и ответы
Q1: Вы производитель?
A1:Мы производитель с более чем 30-летним опытом.
Вопрос 2: Продукт на заказ.
A2:Мы предоставляем услуги OEM и Custom-Design.
Вопрос 3: Гарантия качества.
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Вопрос 4: Отправка и упаковка.
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Вопрос 5: Свяжитесь с нами.
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
