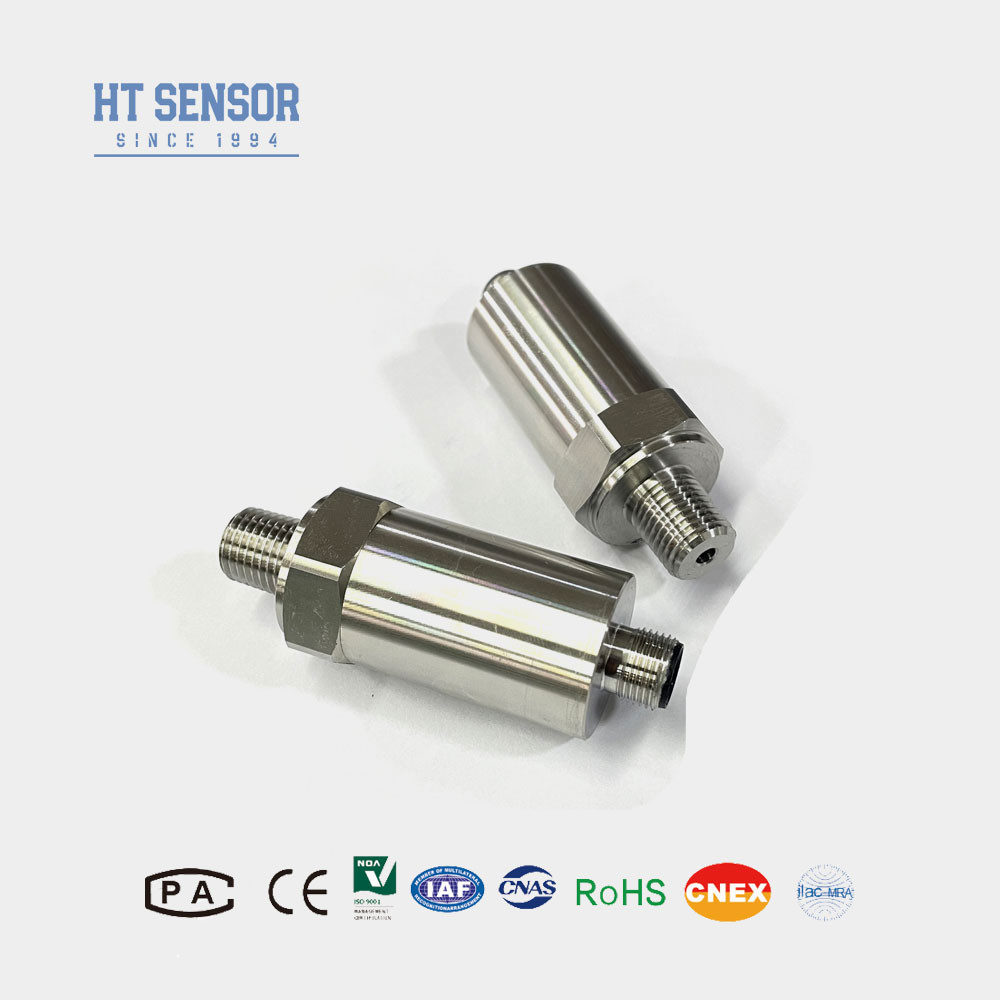

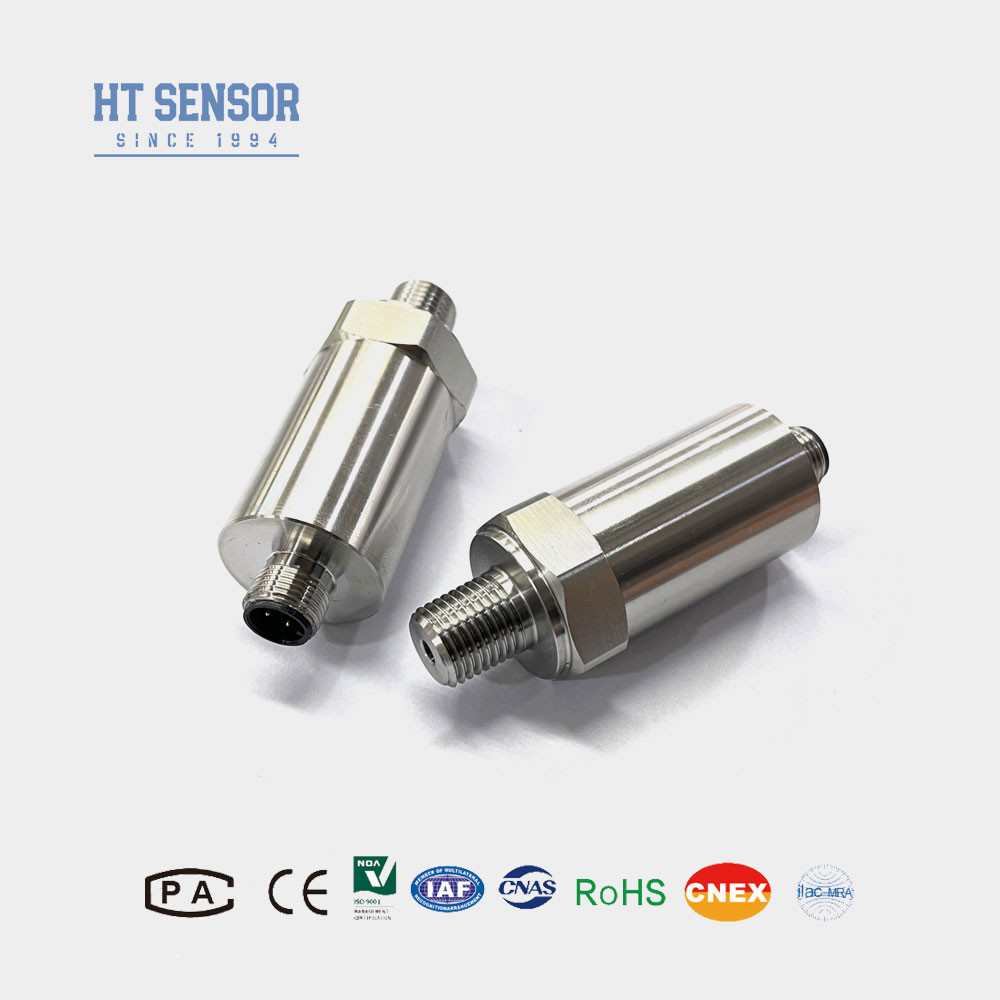

M12 Провод электронного соединителя датчик давления для испытания давления воды и масла
Product Details
| Модель No.: | BP156-M | Жилой материал: | 316LS.S. или 304S.S. |
|---|---|---|---|
| Тип давления: | Измерение/абсолютное/запечатанное давление | Торговая марка: | HTсенсор |
| Тип конструкции: | Датчик диффузного кремниевого давления | Среднее измерение: | Жидкость и воздух |
| Диапазон давления: | 0kpa~10kpa...20MPa | Выпуск: | 4-20mA /0,5-4,5Vdc |
| Конфигурация: | OEM и ODM | Коннектор: | M12*1 |
| Выделить |
испытание масла Сенсор передатчика давления,Датчик передачи давления воды,M12 Коннектор датчик давления передатчика |
||
Product Description
12 Электронный датчик давления присоединителя для испытания давления воды и масла
Датчик давления BP156-M
Введение мини-датчика давления:
Миниатюрный датчик давления BP156-M использует пьезорезистивный датчик давления с изолированной диафрагмой из нержавеющей стали в качестве элемента сигнального обнаружения.После автоматического испытания и лазерной компенсации тонкой настройки, усилительная схема, расположенная в нержавеющей стали, преобразует сигнал датчика в стандартный выходный сигнал.чувствительностьЭти продукты имеют широкое применение в таких отраслях, как нефтяная, химическая промышленность, металлургия, электростанции, гидрология для измерения и контроля давления.
Характеристики продуктаиз мини-датчика давления:
1. температурный диапазон: -20 до 85oC;
2Широкий диапазон температур работы от -40 до 125oC;
3. высокопроизводительный датчик давления;
4Различные возможности выхода: 4~20mA/0.5~4.5V/1~5V/0~5V
5- компактные размеры с настраиваемыми размерами;
6Включается соединитель M12;
7Предлагаются услуги OEM, ODM и настройки.
Заявленияиз мини-датчика давления:
1Измерение давления не коррозионных газов и жидкостей с использованием нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительности из мини-датчика давления: | |
|---|---|
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры отбора |
| Советы по заказу |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3Для обеспечения надежной работы продукта рекомендуется установить устройства защиты от молнии на месте и убедиться, что продукт и источник питания надежно заземлены.
4. кабель Без кабеля по умолчанию. Три материала доступны при необходимости. Если нет специальных инструкций, можно использовать материалы полиэтиленового кабеля. Если вам нужен другой кабельный материал,Пожалуйста, укажите его в форме заказа.
5В случае особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, сообщите нам и укажите в заказе.
| Руководство по заказуиз мини-датчика давления | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
1Вопрос: Какие характеристики у ваших датчиков давления?
Ответ: высокая точность, долговечность, отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию для удовлетворения конкретных потребностей.
3Какова ваша производственная мощность?
Ответ: Наше производство может производить до 30 000 датчиков давления в месяц, поэтому мы хорошо оснащены для удовлетворения потребностей крупномасштабных заказов.рекомендуется связаться с нашей командой продаж заранее, чтобы обеспечить плавный график производства и доставки.
4Вопрос: Каково общее время выполнения?
О: Стандартная модель 5-8 рабочих дней.
5. Вопрос: Какова цена продукта? Есть ли скидки?
A: Конкурентоспособные цены, скидки на оптовые заказы или долгосрочных партнеров.
6Вопрос: Каков гарантийный срок вашего продукта?
A: Наш гарантийный срок составляет 24 месяца после доставки, ответить на ваш вопрос в течение 24 часов после продажи, удаленное руководство через сеть ПК в любое время.
