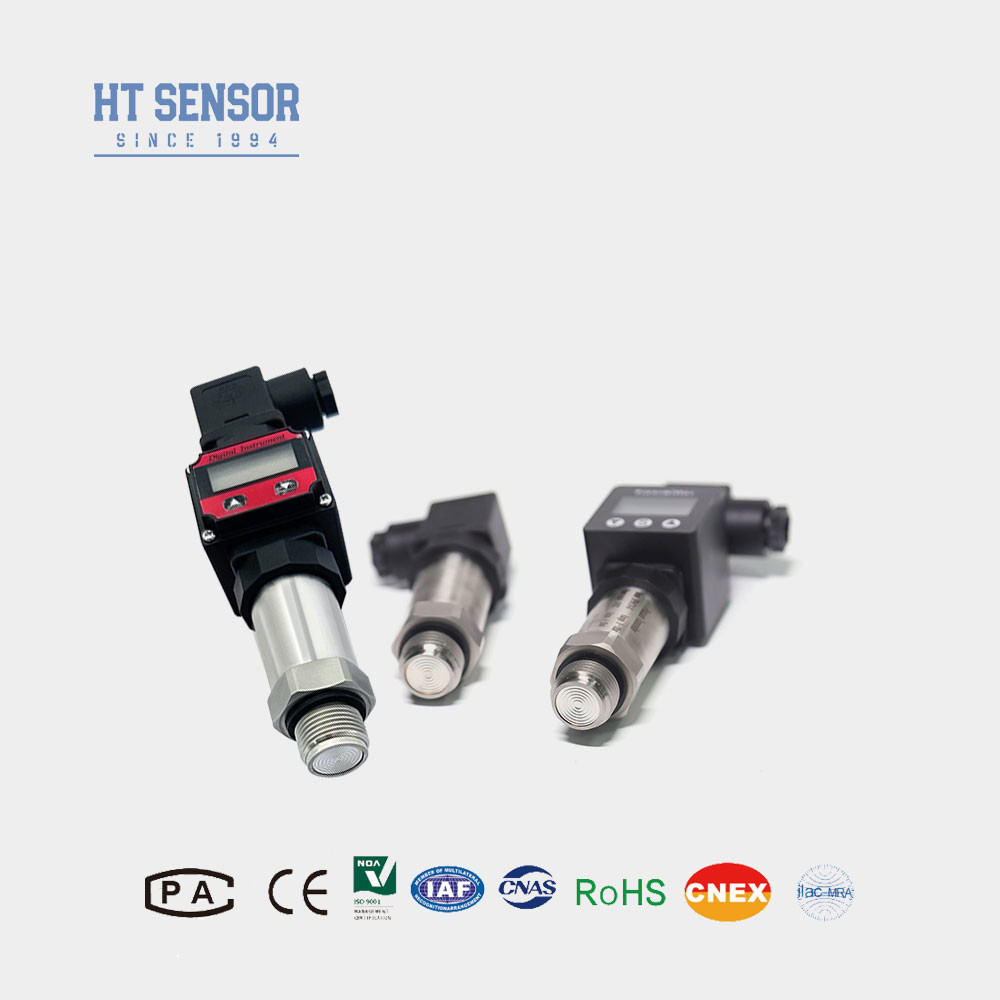

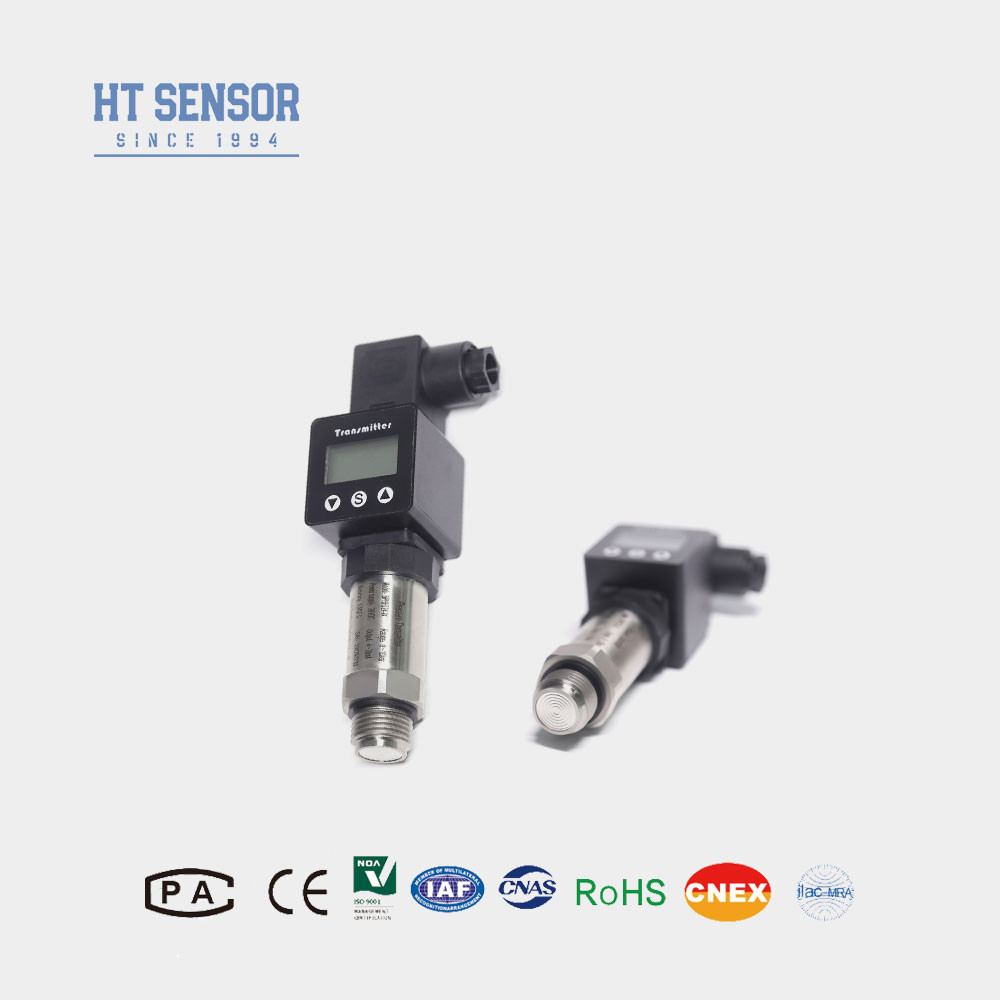

Датчик давления BP93420-IX
Введение датчика давления:
Датчик передатчика давления BPHT24-IX использует в качестве элемента измерения сигнала маслонаполненное кремниевое плоское пленочное давление серии HT.Плоская пленочная структура очень полезна для измерения вязких жидкостейBPHT24-IX датчик передатчика давления - это комплексный продукт передатчика давления, который интегрирует измерение давления, отображение и выход.Полевое отображение удобно для полевого персонала, чтобы наблюдать значение давленияСтруктура проста и компактна, не занимает места, а диафрагму легко очистить, что может гарантировать точность испытания продукта.
Характеристики продуктас датчиком давления:
1Широкий диапазон измерений, структура из нержавеющей стали.
2Различные варианты интерфейса давления.
3Высокая точность, дисплей доступен.
Заявленияс датчиком давления:
1Подходит для научных исследований.
2Нефть, химия, продукты питания.
3Обычно используется в морском и авиационном секторах.
| Параметры работы датчика передатчика давления |
| Диапазон измерений |
- 100 кПа... 0 кПа ~ 10 кПа... 35 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
Литой алюминий |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex ia IIC T6 Га |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,3 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5.Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
|
|
| IC |
Высокотемпературный передатчик давления |
|
|
| IQ/IQT |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 35 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
