Диффузный кремниевый преобразователь серии HT BP93420IB датчик передатчика давления для последовательных измерений
Product Details
| Модель №: | BP93420-IB | Власть: | 5VDC /12-32VDC |
|---|---|---|---|
| Выход: | 0.5-4.5В 4-20mA 0-10В И так далее | Долгосрочная стабильность: | +-0,15%Ф.С./Год ((Тип.) |
| Жилищный материал: | 316L. или 304SS | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Нить: | M20*1.5 / G1/2 или OEM | Измерение среды: | воздух. водяное масло |
| Точность: | 00,5%. 0,25% | Диапазон давления: | -100кПа~0-10кПа...100МПа |
| Выделить |
Диффузный силиконовый преобразователь датчик передачи давления,Датчик передачи давления BP93420IB,Давление датчика |
||
Product Description

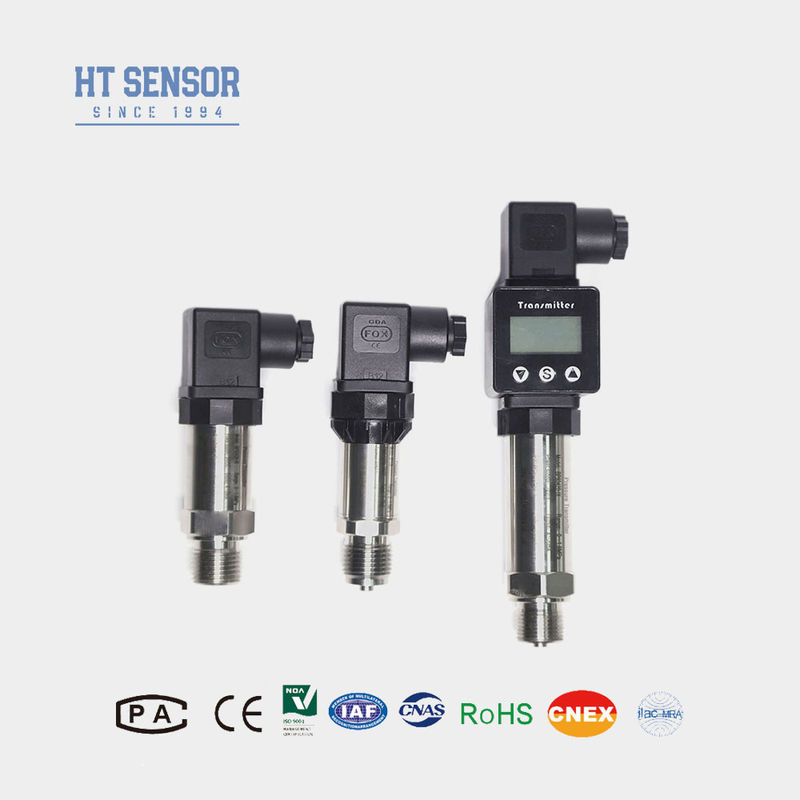

Диффузный кремниевый преобразователь серии HT BP93420IB датчик передатчика давления для последовательных измерений
BP93420IB Датчик передатчика давления
Введение датчика давления:
Датчик BP93420IB Pressure Transmitter - это измерительное устройство, которое обнаруживает давление жидкости, газа или пара и преобразует его в стандартную электрическую мощность.Он обнаруживает изменения давления через встроенный датчик давления, преобразуя физическую величину давления в соответствующий электрический сигнал, такой как 4-20mA, 0-5V или цифровые сигналы.
Передатчик давления состоит из изоляционной пленки, датчика и электронной схемы.Деформация обнаруживается датчиком и преобразуется в соответствующий электрический сигналЭлектронная схема усиливает и корректирует электрический сигнал, и, наконец, выводит стандартный ток / напряжение / цифровой сигнал.
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Характеристики продуктас датчиком давления:
- Передатчик давления имеет широкий диапазон измерений, прочную конструкцию из нержавеющей стали и различные варианты интерфейса давления для удовлетворения различных потребностей приложения.
- Его компактная и легкая конструкция позволяет легко устанавливать и интегрировать в ограниченные пространства.
- Благодаря высокой точности и конструкции из нержавеющей стали этот передатчик давления обеспечивает точные и надежные измерения давления.
- Кроме того, он предлагает возможность добавления светодиодного или ЖК-дисплея для удобного мониторинга давления на месте и отображения.

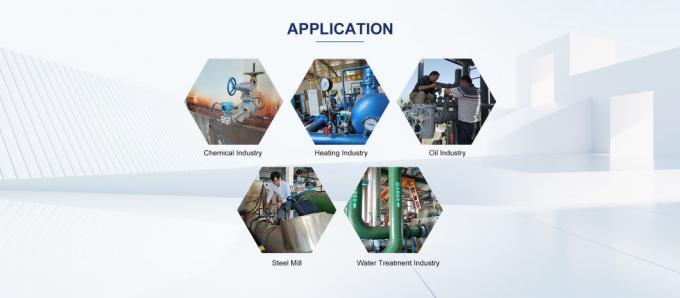

Заявленияс датчиком давления:
- Передатчики давления широко используются в различных отраслях промышленности, таких как нефтехимия, металлургия, электроэнергетика, аэрокосмическая промышленность, охрана окружающей среды и другие.
- Они используются для контроля давления труб, контейнеров, резервуаров и другого оборудования для обеспечения безопасного и надежного производственного процесса.Передатчики давления также используются в научных исследованиях, таких как метеорология и гидрология.
| Направление кончиков датчика передатчика давления |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3При заказе с LCD или LED дисплей головой преобразователя, мощность передатчика не должна быть менее 20 VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5Номинальный диапазон температуры работы O-кольца из фторного каучука составляет -20°C ~ 250°C. Когда рабочая температура продукта ниже -20°C, следует выбрать герметическое кольцо типа EPDM O.
6. Продукт по умолчанию без кабеля, если необходимо, пожалуйста, свяжитесь с сотрудниками продаж. Есть три материала на выбор.Не используйте кабель или материал из полиэтиленового кабеля без специальных инструкций.Если вам нужен другой материал кабеля, укажите его в заказе.
7В случае сильной вибрации, силы мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нашей компании и укажите в заказе.

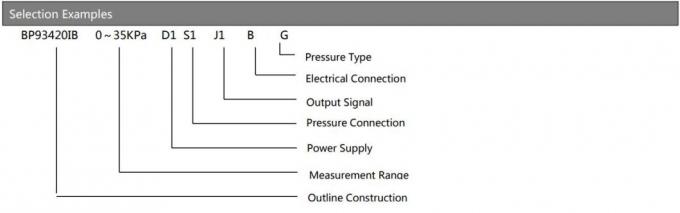

| Руководство по заказу датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||

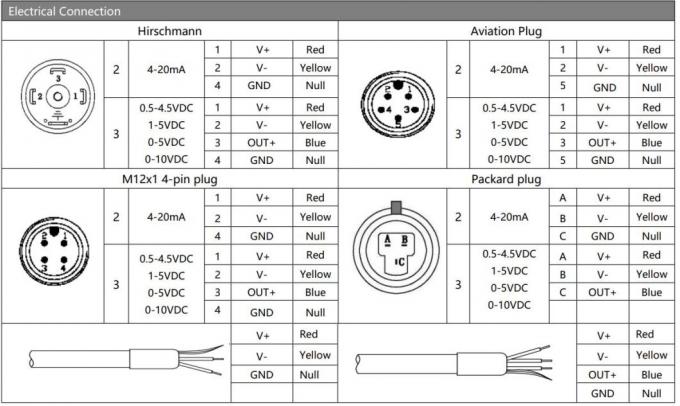

| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
А:Наша продукция имеет ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя. Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
