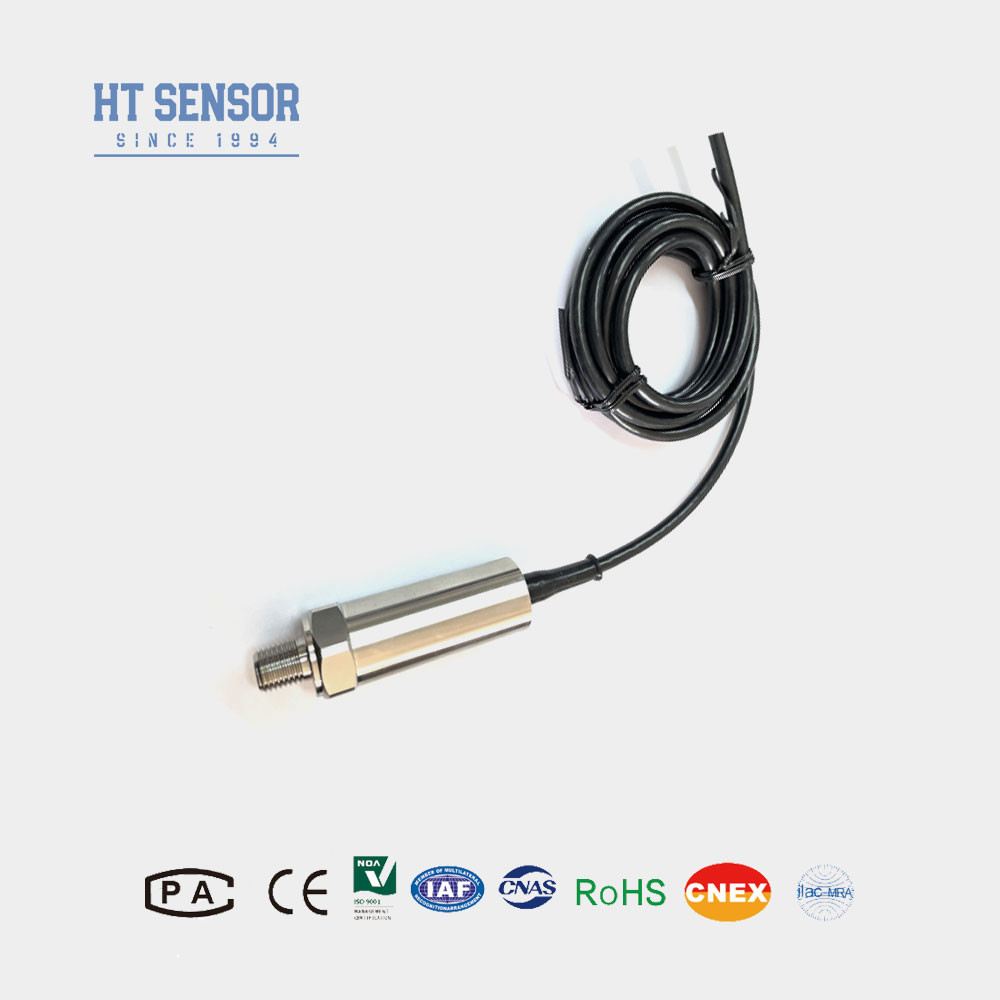

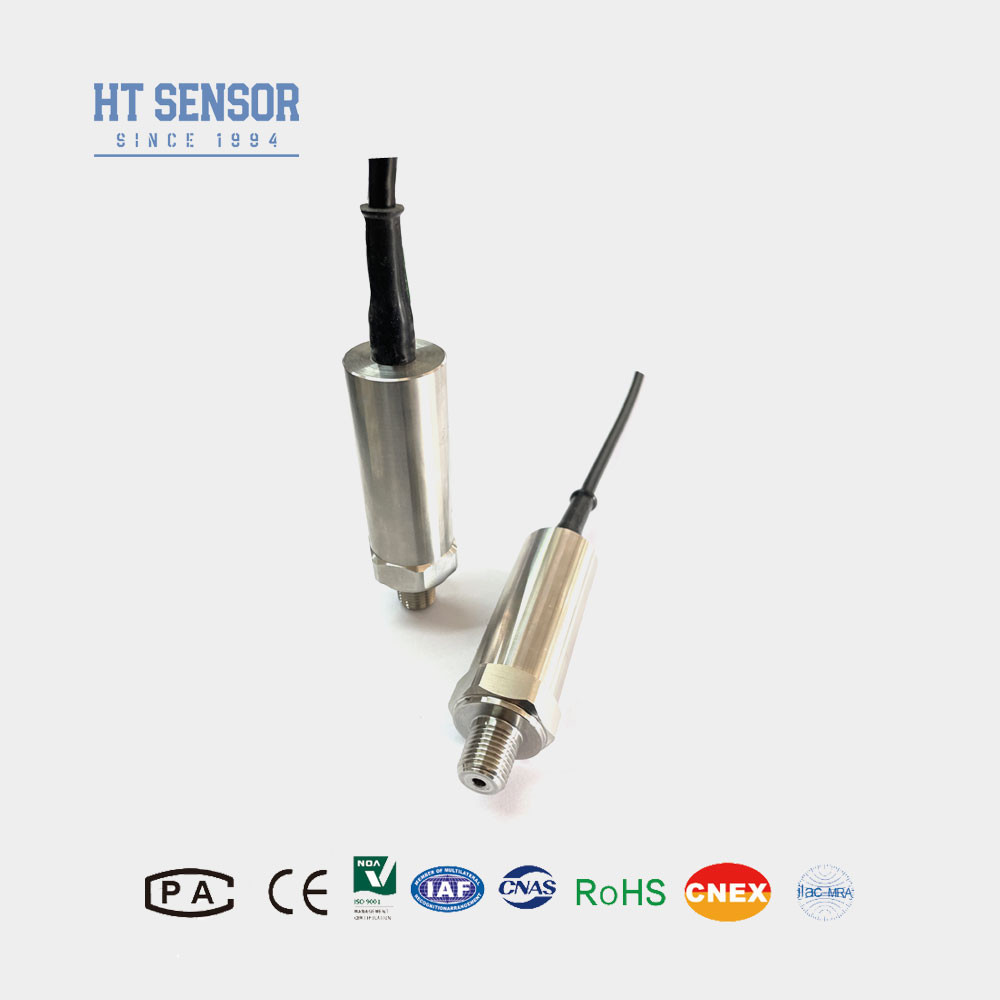

BP93420I датчик передатчика давления с передовым элементом измерения сигнала
Product Details
| Модель No.: | BP93420-I | Сила: | 5VDC /12-32VDC |
|---|---|---|---|
| Выпуск: | 0.5-4.5VDC /4-20mA /RS485 и так далее | Долгосрочная стабильность: | +-0,15%Ф.С./Год ((Тип.) |
| Жилой материал: | 316L. или 304SS | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Торговая марка: | HTсенсор | Кабель: | 1.5м |
| Степень точности: | 00,5%. 0,25% | Диапазон давления: | -100kpa~0a...60MPa |
| Выделить |
Датчик передачи давления из нержавеющей стали,Датчик передатчика давления BP93420I,Элемент измерения сигнала из нержавеющей стали |
||
Product Description
BP93420I датчик передатчика давления с расширенным элементом измерения сигнала
BP93420I датчик передатчика давления
Введение датчика давления:
Датчик передатчика давления BP93420I использует импортный высокоточный и высокостабильный чувствительный к давлению чип.Чувствительный чип использует продвинутый микромеханический процесс гравировки для формирования Wheatstone моста путем диффузии четырех высокоточных резисторов по кремниевой пластинеИз-за пьезорезистивного эффекта значения сопротивления четырех резисторов мостовых рук меняются, мостик не уравновешен,и чувствительный элемент выдает электрический сигнал, соответствующий изменению давленияВыходной электрический сигнал усиливается и компенсируется нелинейной коррекционной цепью, а напряжение и сигнал тока линейно соответствуют входному давлению.
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 60 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Характеристики продуктас датчиком давления:
- Передатчик давления имеет широкий диапазон измерений, прочную конструкцию из нержавеющей стали и различные варианты интерфейса давления для удовлетворения различных потребностей приложения.
- Его компактная и легкая конструкция позволяет легко устанавливать и интегрировать в ограниченные пространства.
- Благодаря высокой точности и конструкции из нержавеющей стали этот передатчик давления обеспечивает точные и надежные измерения давления.
Заявленияс датчиком давления:
1Передатчик давления специально разработан для точного измерения газов и жидкостей, совместимых с нержавеющей сталью.изготовлен из нержавеющей стали 316L для повышения долговечности и надежности.
2Он широко используется в морской и аэрокосмической промышленности, где точное измерение давления является обязательным для безопасности и производительности.
3Помимо морских и авиационных применений, этот передатчик давления также широко используется в различных промышленных процессах, включая нефтяные, химические, металлургические,производство электроэнергии, и гидрологии.
4Он обычно интегрируется в гидравлические и пневматические системы управления, чтобы обеспечить точное измерение давления для эффективной работы системы.
| Направление кончиков датчика передатчика давления |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3Чтобы обеспечить надежную работу продукта, рекомендуется установить на месте устройства защиты от молнии и убедиться, что продукт и источник питания надежно заземлены.
4. Нет кабеля по умолчанию. Если необходимо, вы можете связаться заранее. Есть три вида материалов на выбор. Если вам нужен другой кабельный материал,Пожалуйста, укажите его в форме заказа.
5В случае особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, сообщите нам и укажите в заказе.
| Руководство по заказу датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
А:Наша продукция имеет ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя. Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
