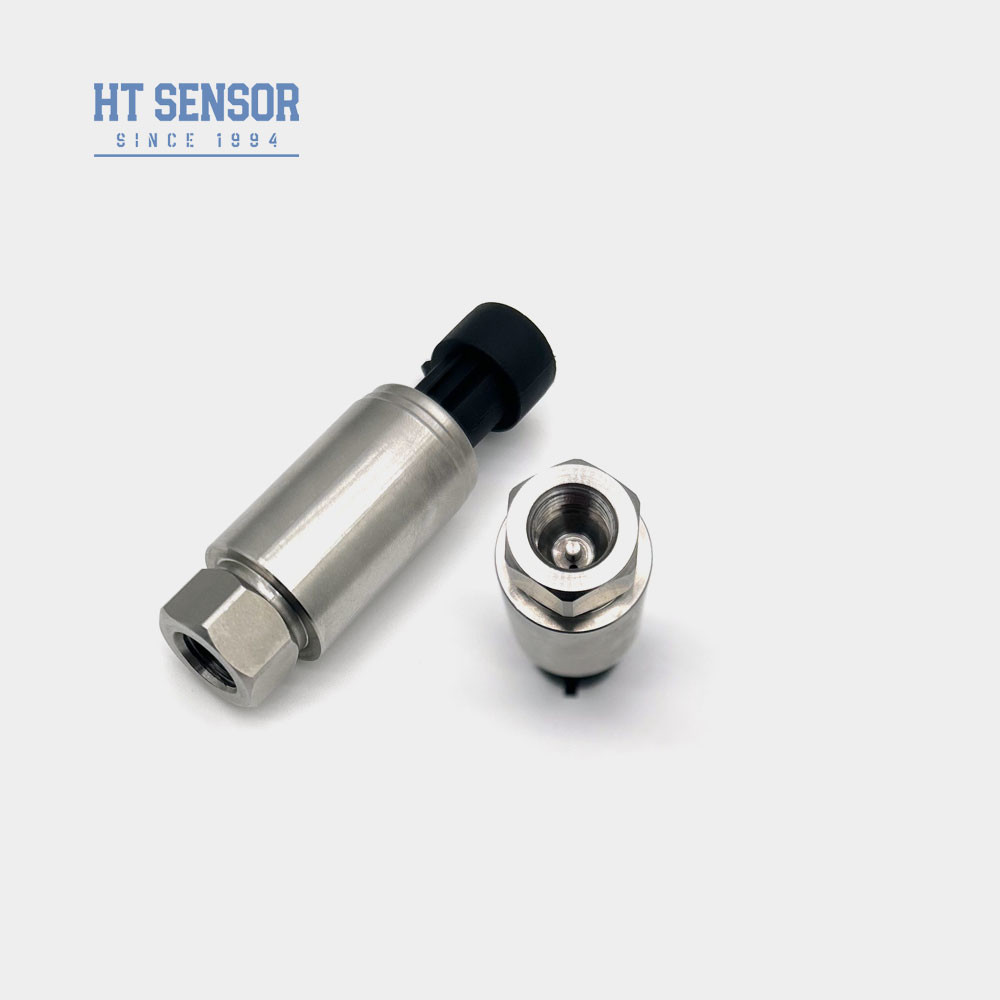

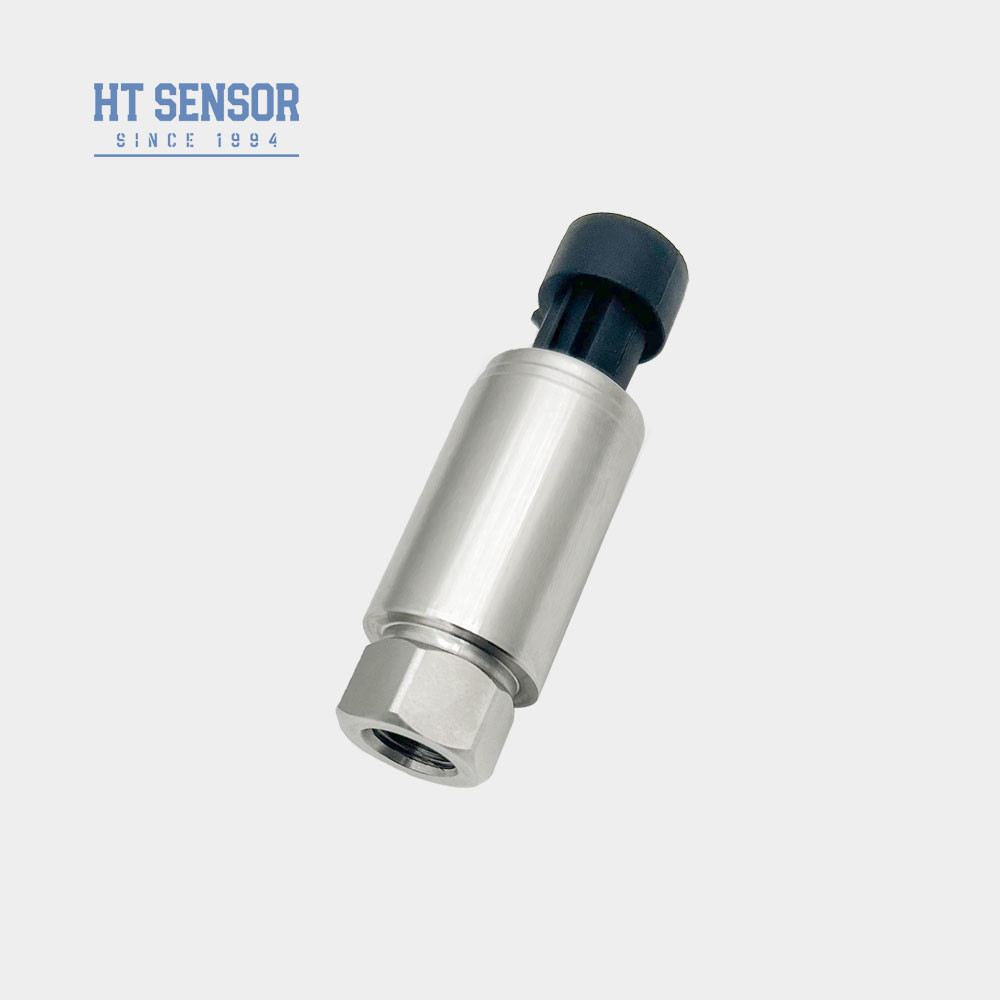

BP156 Передатчик давления
Введение датчика давления:
Датчик давления малого размера BP156 является экономически эффективным продуктом, специально разработанным для воздушных компрессоров и холодильного оборудования.Он включает в себя передовые технологии и оснащен высокопроизводительной схемой передатчика, разработанной нашей компанией.Этот передатчик отличается компактными размерами, надежной влагостойкостью и превосходными возможностями противодействия электромагнитным помехам.Продукт прошел строгие испытания и отбор компонентов для старения, полуфабрикатов и готовых изделий для обеспечения стабильной и надежной работы.
Характеристики продуктас датчиком давления:
1Широкий диапазон измерений, структура из нержавеющей стали, разнообразные формы интерфейсов давления.
2Компактный и легкий дизайн.
Заявленияс датчиком давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3Используется в гидравлических и пневматических системах управления.
| Параметры производительностис датчиком давления: |
| Диапазон измерений |
0kPa ~ 10kPa...20MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,25 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
1При выборе продукта убедитесь, что среда совместима с процессной жидкостью, контактирующей с испытываемым продуктом.
2При заказе обратите внимание, что взрывозащитные изделия не поставляются с цифровыми дисплеями.
3При заказе передатчика с LCD или LED-дисплейной головкой убедитесь, что питание передатчика составляет не менее 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется установить на месте устройства защиты от молнии и обеспечить правильное заземление продукта с питанием.
5Номинальный диапазон температуры работы O-кольцов из фторного каучука составляет -20°C ~ 250°C. Если рабочая температура продукта ниже -20°C, вместо этого следует выбрать O-кольца EPDM.
6По умолчанию кабели поставляются без розетки и кабельных линий, длиной 1,5 метра и тремя материалами, доступными для выбора.будет использоваться полиэтиленовый кабельЕсли требуется другой материал кабеля, укажите его в форме заказа.
7.В случае особых требований, таких как сильные вибрации, внезапный шок или интенсивные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в форме заказа.
| Руководство по заказу |
| BP15X |
Аналоговый передатчик давления |
| |
Код |
Конструкция |
| 5 |
Пакардская розетка |
6 |
Запечатанный кабель прямого выхода 1,5 метра |
| 7 |
Мини-коннектор Хиршмана |
8 |
Большой соединитель Хиршмана |
| |
Диапазон измерений |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
или MPa |
Х: Указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Другие (фланцевая) |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 |
| В3 |
Кабель запечатанный выход 1,5 метра |
| В4 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3В: Что такоеГарантия качества?
Ответ:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отправки до первоначального покупателя. Hengtong заменит или починит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
