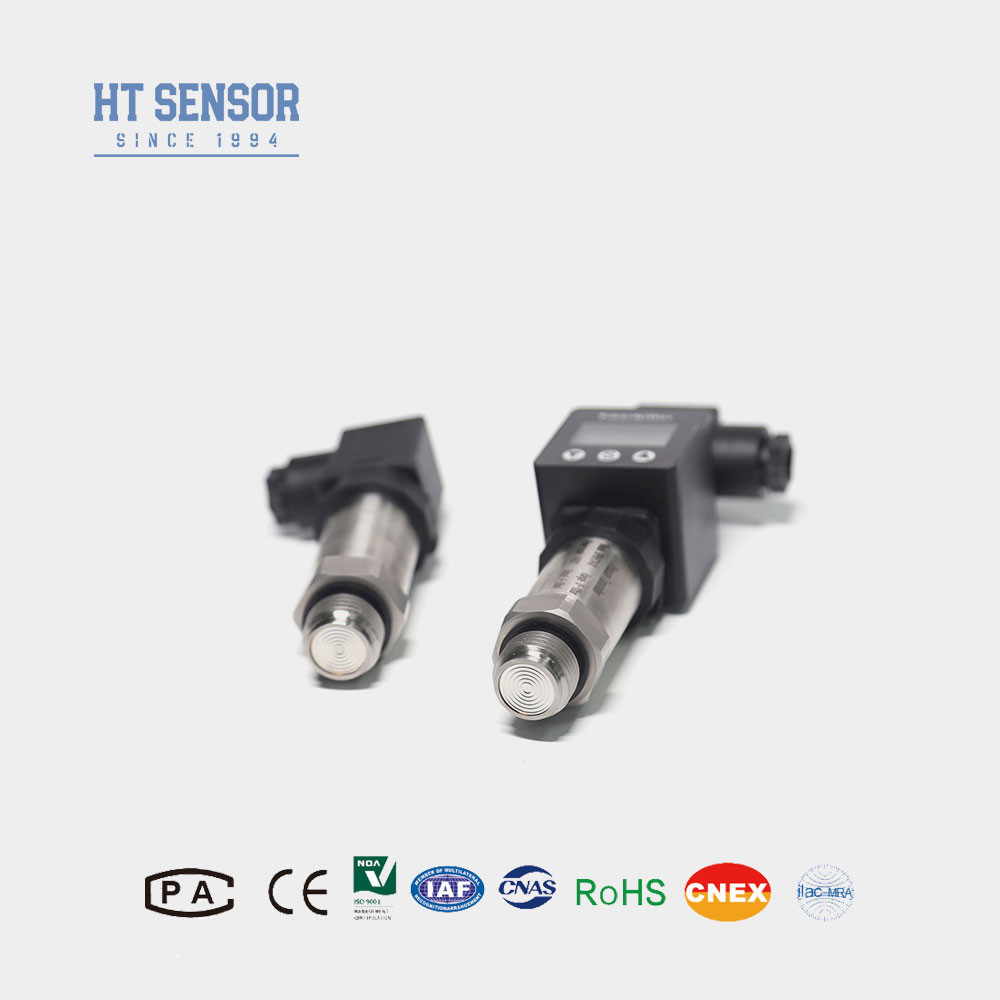

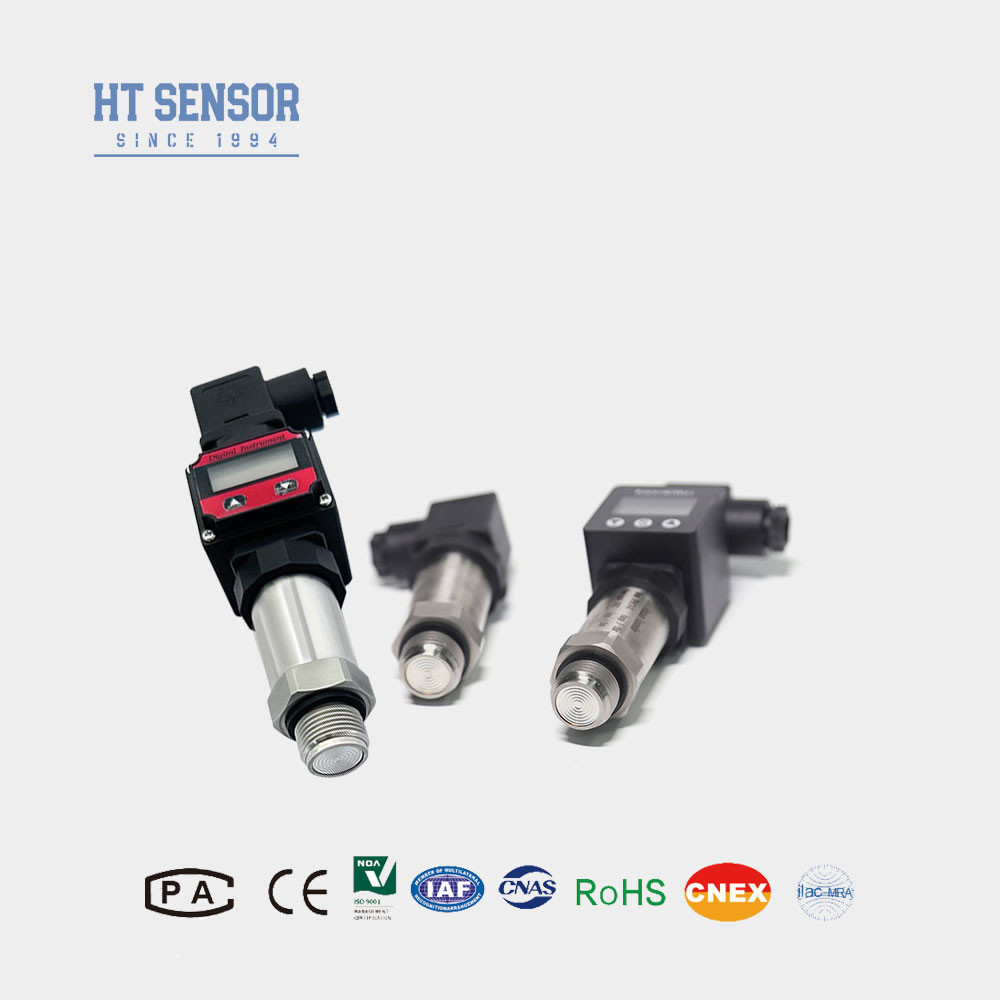

Передатчик давления BPHT24-IX
Введение плавной диафрагмыПромышленныйдатчик давления:
Передатчик промышленного датчика давления с плоской диафрагмой BPHT24 - IX определяет сигнал давления и использует интегральную схему для преобразования его в стандартный выходный сигнал для обработки.Этот передатчик давления в основном используется в среде с высокими санитарными стандартами, такие как пищевая и медицинская промышленность, чтобы гарантировать, что производительность среды не будет нарушена загрязнением во время процесса измерения давления.Он может быть соединен с ЖК- или светодиодным полевым дисплеем для мониторинга ситуации с давлением в реальном времени.
Характеристики продуктаиз промышленных датчиков давления с диафрагмой:
1Различные варианты интерфейса давления.
2Разработан для гигиенических применений для предотвращения среднего масштабирования.
3Высокая точность с полностью нержавеющей стальной конструкцией.
4Легко чистить, дисплей.
Заявленияиз промышленных датчиков давления с диафрагмой:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Идеально подходит для защиты окружающей среды и химической промышленности.
3Используется в морской и авиационной промышленности.
4Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиене.
| Параметры производительностииз промышленных датчиков давления с диафрагмой: |
| Диапазон измерений |
0~10Kpa...~20MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex ia IIC T6 Га |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~0,2 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
1При выборе продукта убедитесь, что испытываемая среда совместима с материалом, контактирующим с продуктом.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3При заказе передатчика с ЖК- или светодиодным дисплеем питание передатчика должно быть не менее 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется установить на месте устройства защиты от молнии и обеспечить правильное заземление как продукта, так и питания.
5Номинальный диапазон температуры работы O-кольцов из фторного каучука составляет -20°C ~ 250°C. Если температура работы продукта падает ниже -20°C, вместо этого следует выбрать O-кольца EPDM.
6. кабель без изоляции по умолчанию; при необходимости есть три типа материалов на выбор. При отсутствии конкретных инструкций будут использоваться материалы полиэтиленовых кабелей.Пожалуйста, укажите любой необходимый альтернативный кабельный материал в форме заказа..
7В случае наличия специальных требований, таких как сильные вибрации, сила внезапного удара или интенсивные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите это в заказе.
| Руководство по заказу |
| BPHT24 |
Передатчик давления |
| |
Код |
Конструкция |
| IX |
Дисплейный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| T |
Высокотемпературный передатчик давления |
|
|
| |
Диапазон измерений |
0~35 КПа...~20 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Вопросы и ответы
Вопрос 1: Вы производитель и торговая компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
