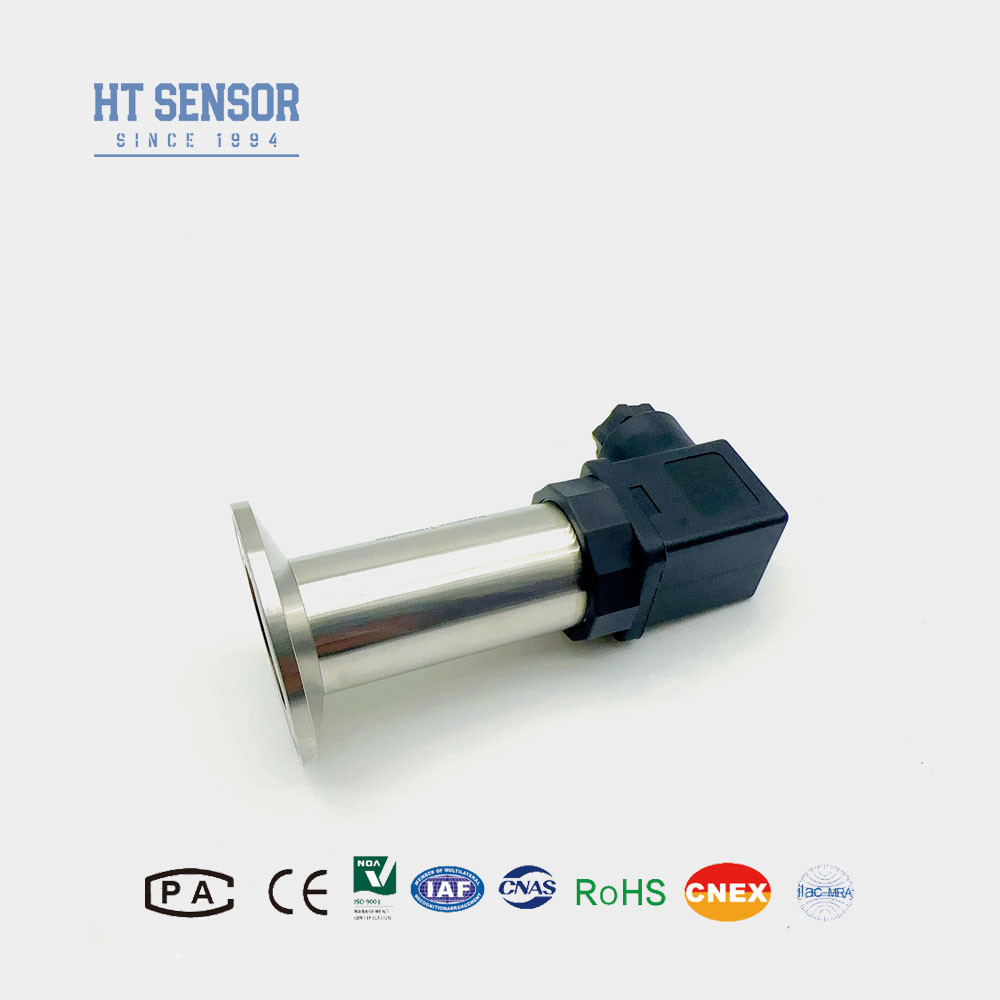

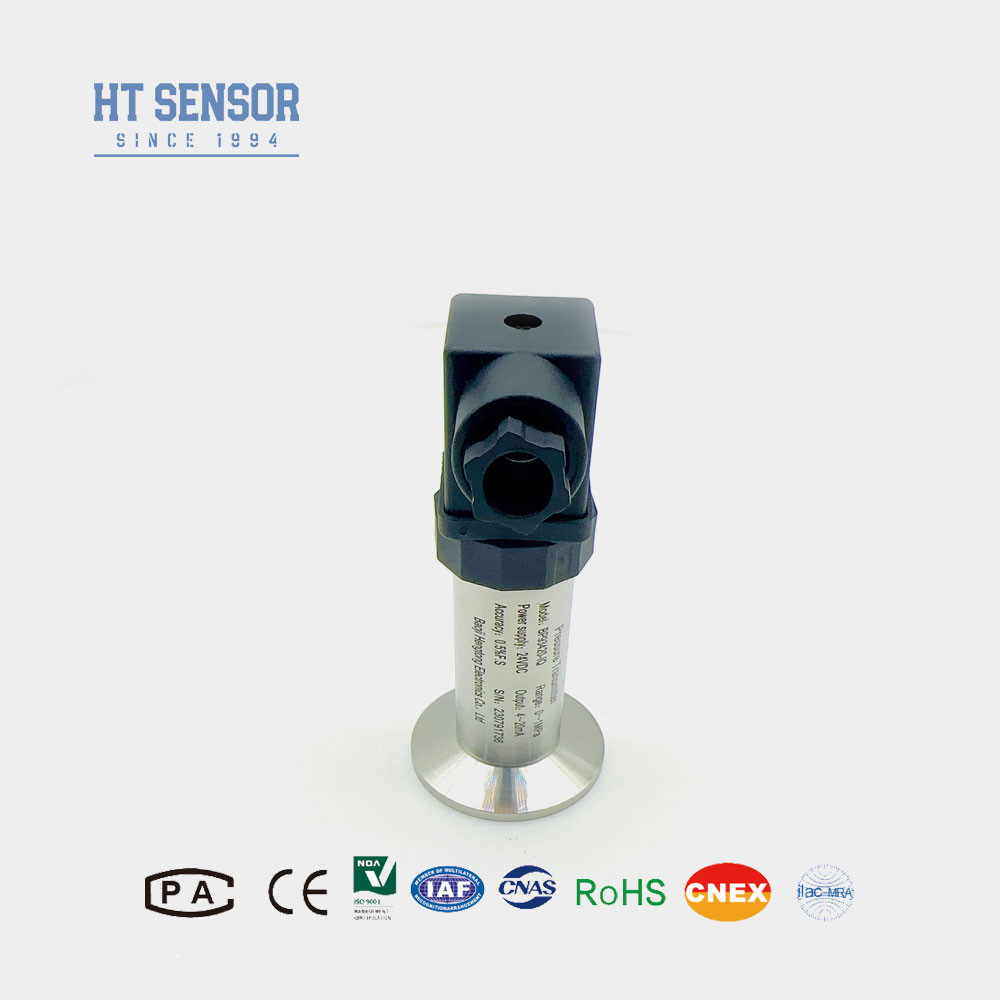

Промышленный датчик давления с диафрагмой BP93420-IQ использует датчик давления с плоской пленкой,предлагает надежный метод измерения давления в вязких средах и специализированных приложенияхСварное уплотнительное изоляционное пленочное устройство имеет различные процессовые соединительные структуры и подходит для измерения высокой вязкости и кристаллической среды.Эти продукты широко применяются в пищевой промышленности., здравоохранение, бумага и другие отрасли.
Продукт B P93420-IQ предназначен в первую очередь для измерения давления вязких сред.Интерфейс соединения датчика клапана облегчает установку, и передатчик может широко использоваться в медицине, пищевой промышленности, текстильной промышленности и других областях для автоматического измерения и контроля давления газа и жидкости.
Характеристики продуктаиз промывочной диафрагмы Промышленный датчик давления:
1Широкий диапазон измерений - 100kpa ≈ 0 ≈ 35kpa ≈ 3,5Mpa, интерфейс давления с зажимом 50,4 мм.
2- Многочисленные выходной сигналы.
3Высокая точность, многократное асептическое соединение процесса.
Заявленияс диафрагмой с промысловым датчиком давления:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
3Применяется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления.
| Параметры производительностис диафрагмой с промысловым датчиком давления |
| Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
≤ 0,1%FS |
| Гистерез |
≤ 0,1%FS |
| Долгосрочная стабильность |
± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex ia IIC T6 Га |
| Рейтинг защиты |
IP65 |
| Вес |
~0,2 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3. При заказе передатчика с LCD или LED головой дисплея, питание передатчика не должно быть ниже 20VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
5О-кольца из фторной резины имеют номинальный диапазон температуры работы от -20 °C до 250 °C. При температуре работы ниже -20 °C следует выбрать уплотнительные кольца типа EPDM O.
6. Кабель не имеет кабеля. Если вам нужен кабель, есть три материала на выбор. Если не дано никаких конкретных инструкций, по умолчанию будут использоваться материалы полиэтиленового кабеля.Если требуются различные материалы кабеля, пожалуйста, укажите в форме заказа.
7В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
|
|
| IC |
Высокотемпературный передатчик давления |
|
|
| IQ1/IQ2 |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети всегда доступно.
