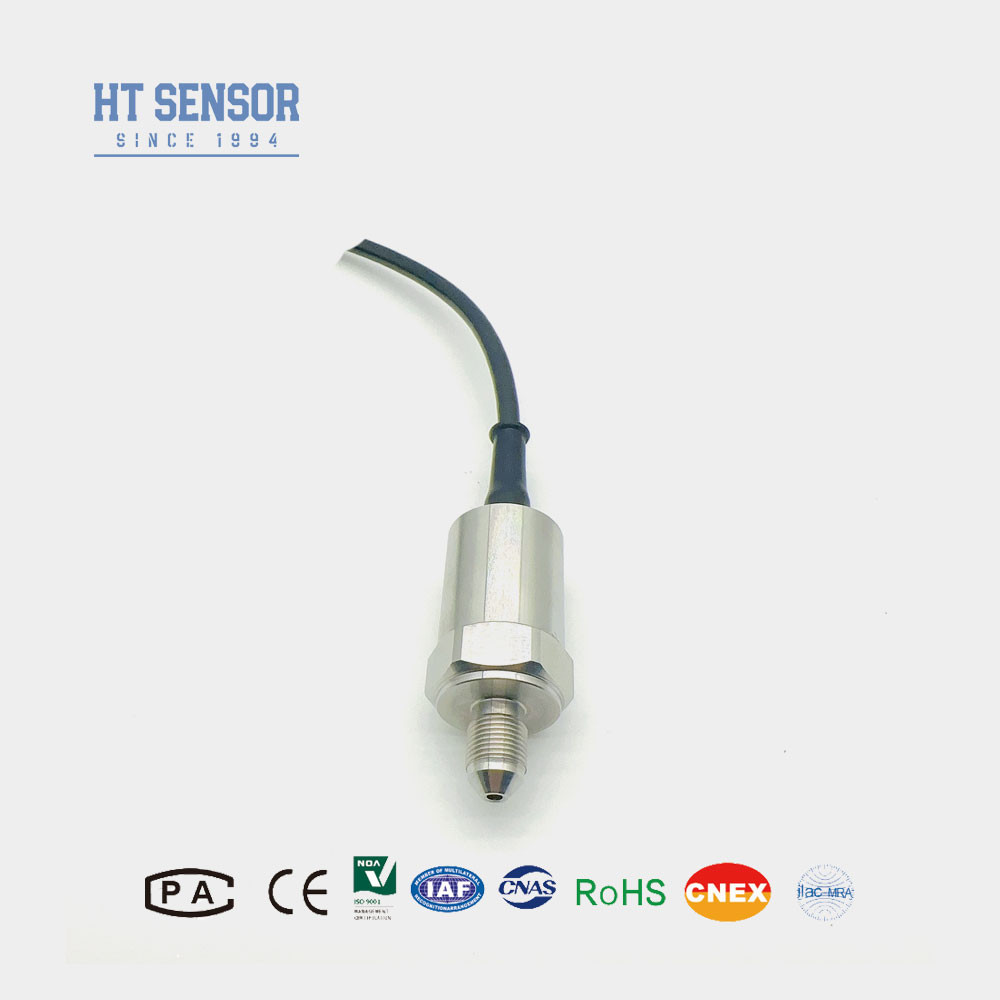

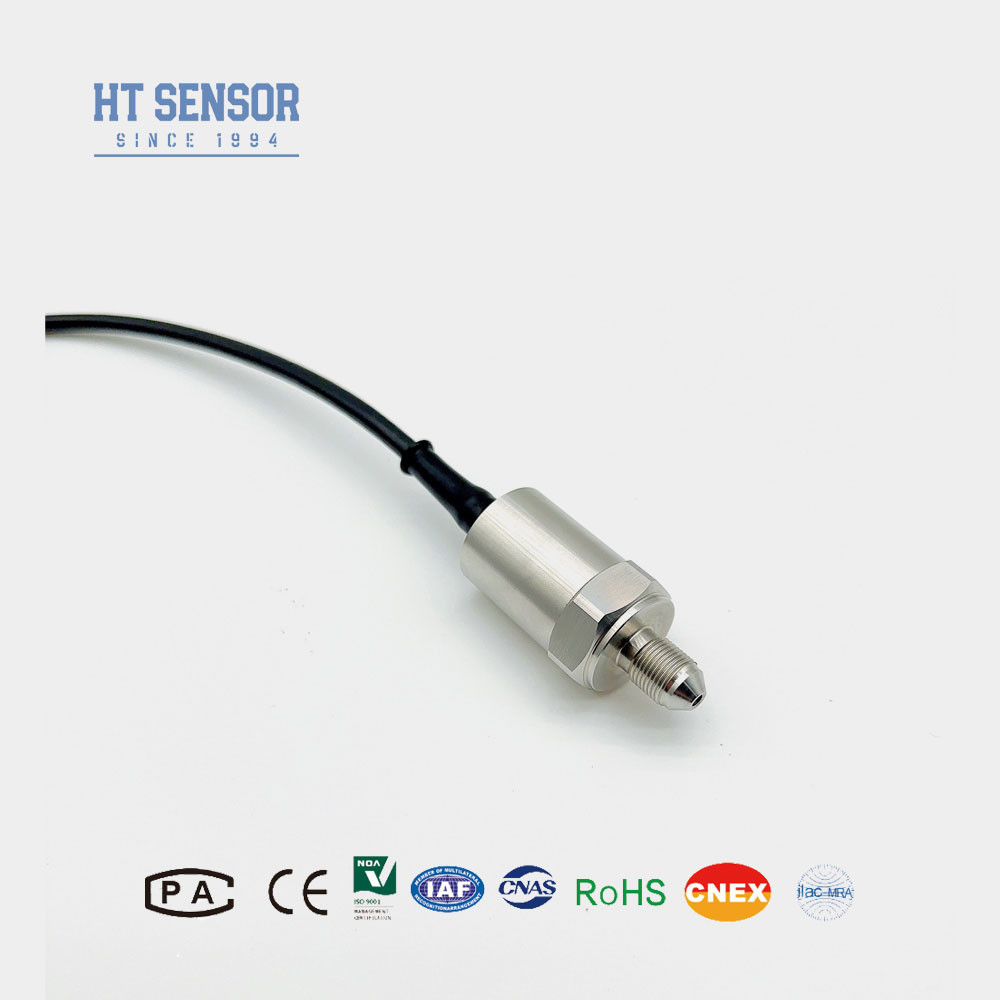

BP9325 Кремниевый пьезорезистивный датчик давления с гидравлическими и пневматическими системами управления
Product Details
| Модель No.: | BP9325 | Материал для жилья: | Нержавеющая сталь |
|---|---|---|---|
| Рабочая температура: | -20℃ к +80℃ | Силовое питание: | 10 В/1,5 мА |
| Диапазон давления: | 0-10kpa60MPa | Рейтинг ИС: | IP65 |
| Выход сигнала: | сигнал mv | Тип соединения: | С кабелем |
| Гарантия: | 2 года | Тип: | Диффузный кремниевый пиезорезистив |
| Выделить |
Силиконовый пьезорезистивный датчик давления,Силиконовый пьезорезистивный датчик давления с гидравлическим управлением,Силиконовый пиезорезистивный датчик давления с пневматическим управлением |
||
Product Description
Введение кремниевого датчика промышленного давления:
Кремниевый пьезорезистивный датчик давления BP9325 является высокостабильным датчиком, который использует диффузный кремниевый элемент.Датчик измеряет дифференциальное давление среды, передавая его к кремниевой диафрагме через изоляционную диафрагму 316L и кремниевое маслоДиффузный кремниевый элемент использует пьезорезистивный эффект для точного измерения давления как жидкостей, так и газов.что делает его популярным выбором для различных примененийОн обладает высокой чувствительностью и низким энергопотреблением, что делает его энергоэффективным и идеальным для устройств с батареей.
Характеристики продуктаиз кремниевого промышленного датчика давления:
1Использует передовые технологии и корпус из нержавеющей стали 316L.
2. такие как полный титан и диафрагма Хастеллоя.
3Использует толстопленочные схемы для компенсации температуры и коррекции нулевой точки.
4Высокая надежность, повторяемость и стабильность.
Заявленияиз кремниевого промышленного датчика давления:
1Подходит для измерения давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Гидравлические и пневматические системы управления.
3Контроль процесса.
Основное условиеиз кремниевого промышленного датчика давления:
1Поток питания: ≤2mADC (типичное значение 1,5mADC)
2Импеданс ввода: 2,5KΩ~6KΩ
3Выходное сопротивление:2.5KΩ~6KΩ

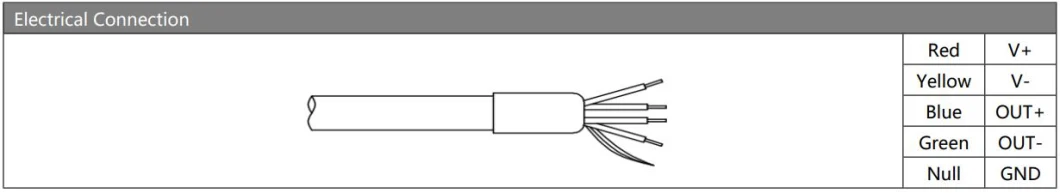

4Электрическое соединение: позолоченные коварные булавки или 100 мм высокотемпературные провода.
| Параметры работы: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Тип | Макс | Единица | |||
| Линейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~0,2 кг | ||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | |||||
Примечание:
1Во время сборки обратите внимание на соответствие между размером датчика и корпусом передатчика для достижения требуемой герметичности.
2Во время сборки убедитесь, что датчик расположен вертикально и нажмите на него равномерно, чтобы предотвратить заторможение или повреждение компенсационной пластины.
3Измеряемая среда должна быть совместима с материалом диафрагмы и корпуса (316L).
4Не используйте острые предметы для нажатия на диафрагму датчика, так как это может вызвать деформацию или прокол диафрагмы и повреждение элемента датчика.
5Пропускная труба датчика давления должна оставаться открытой для атмосферы.
6Если есть изменения в проводах штифтов, следите за этикеткой, находящейся на сенсорном элементе, для точности.
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наше гарантийное время составляет 24 месяца после отправки, и наши послепродажи отвечают на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
