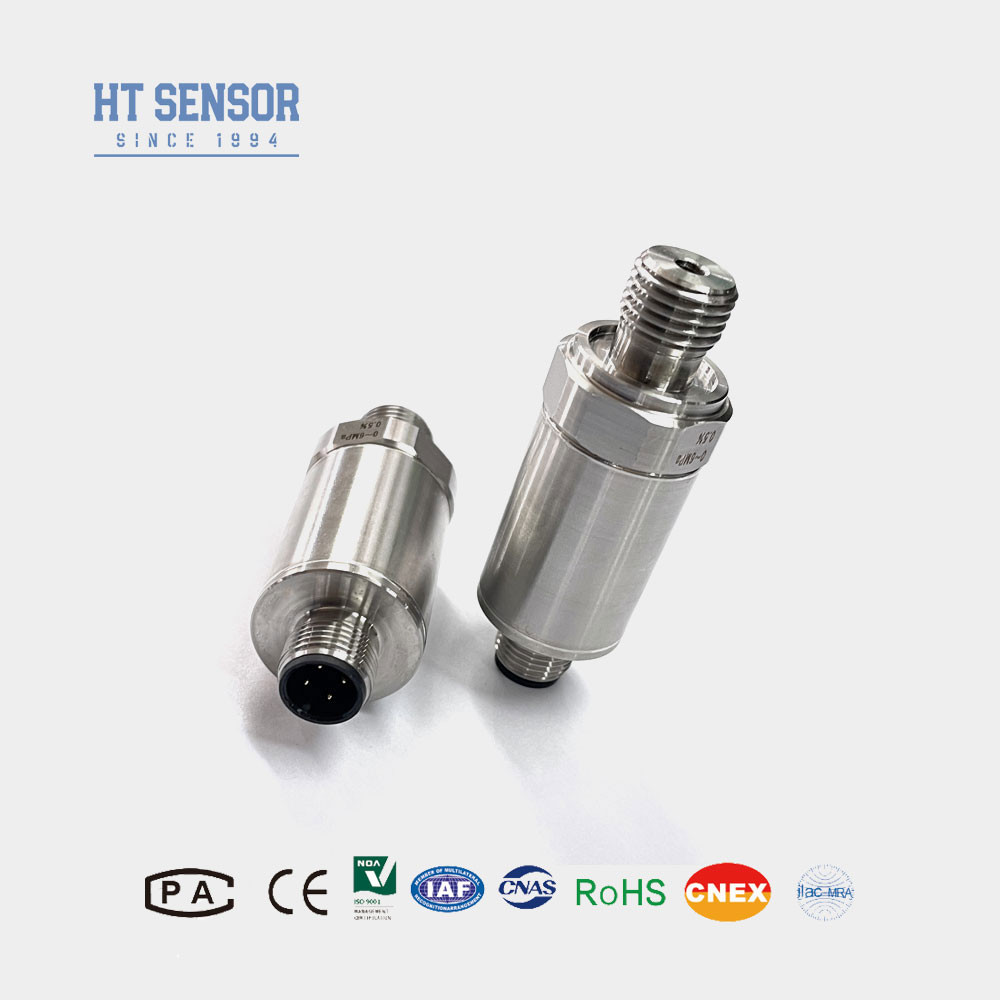

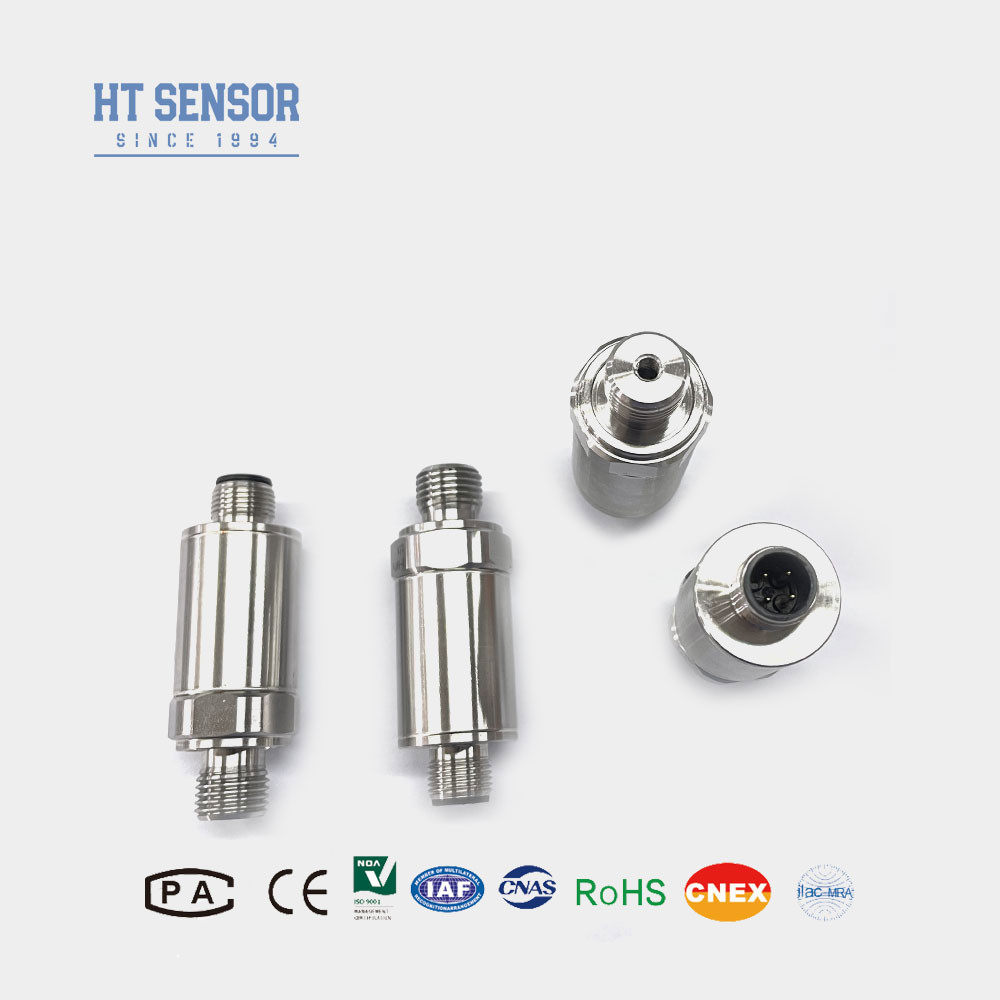

Мини-индустриальный датчик давления BP156 - это компактный датчик давления в форме стержня.и проходит температурную компенсациюКаждый из продуктов прошел тщательный дизайн, проверку деталей,проверка процесса и отверждение, облегчение стрессов при циклической нагрузке, старение, испытания на симуляции окружающей среды для обеспечения стабильности и надежности.
Характеристики продуктаиз мини-индустриального датчика давленияпередатчик:
1Широкий диапазон измерений, структура из нержавеющей стали.
2Компактный и легкий дизайн.
3.Высокая точность, вся структура из нержавеющей стали.
Заявленияиз мини-индустриального датчика давленияпередатчик:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительности из мини-индустриального датчика давленияпередатчик: |
| Диапазон измерений |
0kPa ~ 10kPa...20MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex ia IIC T6 Га |
| Рейтинг защиты |
IP65 |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Примеры отбораиз мини-датчика давления DIN |
-
Примечание:
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3. При заказе передатчика с LCD или LED головой дисплея, питание передатчика не должно быть ниже 20VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
5О-кольца из фторной резины имеют номинальный диапазон температуры работы от -20 °C до 250 °C. При температуре работы ниже -20 °C следует выбрать уплотнительные кольца типа EPDM O.
6. Кабель не поставляется с кабелем по умолчанию. Если вам нужен кабель, есть три материала на выбор. Если не дано конкретных инструкций,По умолчанию будут использоваться материалы из полиэтиленовых кабелей.Если требуются различные материалы для кабелей, укажите в форме заказа.
7В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу |
| BP15X |
Аналоговый передатчик давления |
| |
Код |
Конструкция |
| 5 |
Пакардская розетка |
6 |
Запечатанный кабель прямого выхода 1,5 метра |
| 7 |
Мини-коннектор Хиршмана |
8 |
Большой соединитель Хиршмана |
| |
Диапазон измерений |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
или MPa |
Х: Указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Другие (фланцевая) |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 |
| В3 |
Кабель запечатанный выход 1,5 метра |
| В4 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, а наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой дистанционного обучения через сеть ПК.
