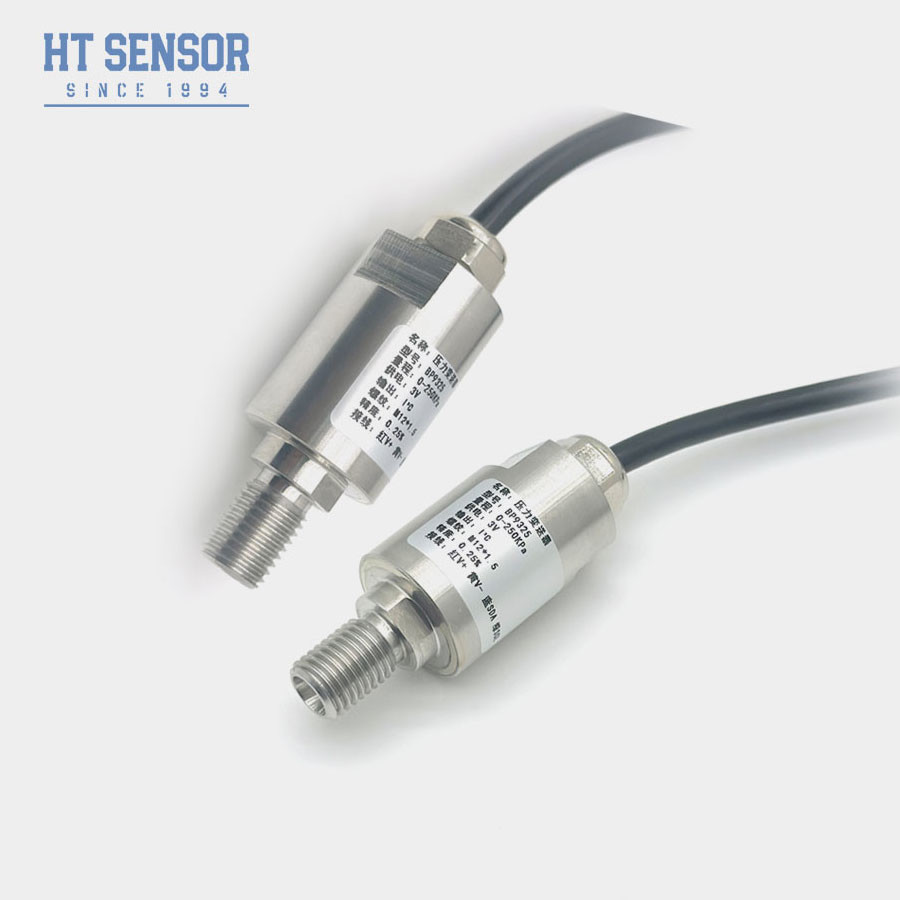

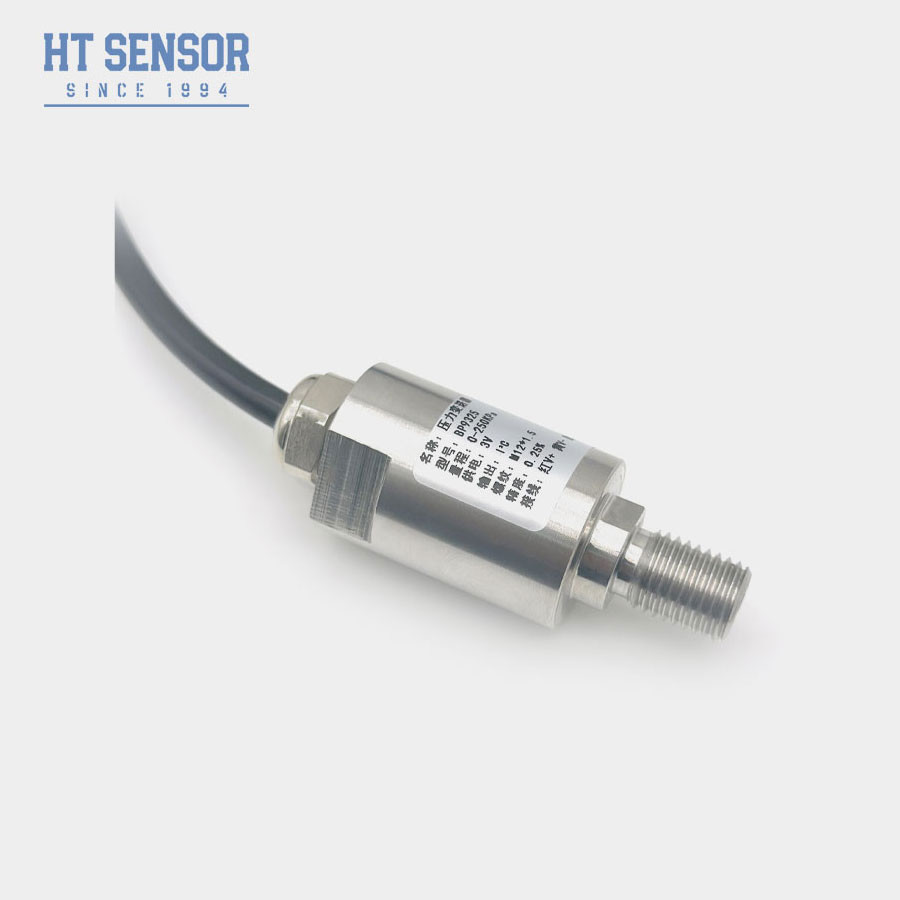

BP9325 Кремниевый промышленный датчик давления I2C выход для различных применений
Введение кремниевого датчика промышленного давления:
Датчик давления HT19F-I2C использует кремниевое пьезорезистивное масло серии HT, разработанное нашей компанией, в качестве элемента измерения сигнала.и схема обработки сигнала расположена в корпусе из нержавеющей сталиПосле строгих испытаний и скрининга старения продукт имеет стабильную и надежную производительность.
Характеристики продуктаиз промышленного датчика давления:
- • Экономичный и небольшой размер
- • Диапазон -100 кПа... 0 ~ 35 кПа... 3,5 МПа... 100 МПа
- • Тип измерения давления, тип абсолютного давления
- • Двойные 24-битные ADC для измерения давления и температуры соответственно
- • Стандартный протокол связи I2C
- • Все из нержавеющей стали 316L
Заявленияиз кремниевого промышленного датчика давления:
- Промышленный процесс управления.
- Измерение уровня жидкости.
- Интеллектуальный прибор для измерения давления.
- Измерение давления газа и жидкости.
- Медицинское оборудование.
- Интернет вещей.
Основное условиеиз кремниевого промышленного датчика давления:
- Силовое питание: 3,0-3,6 ВДЦ
- Выход: I2C (давление, температура)
| Параметры работы датчика промышленного давления: |
| Диапазон измерений |
Диаметр ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Абсолютное (А) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Запечатанный (S) |
3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS |
| |
Параметры производительности |
Единица |
| Силовое питание: |
3От 0 до 3.6 |
V DC |
| Выходной сигнал: |
цифровой I2C (давление, температура) |
|
| Постоянный рабочий ток: |
< 3 |
mA DC |
| Точность температуры: |
±2 (без выхода температуры по умолчанию, выходной температуры необходимо настроить) |
°C |
| Точность давления: |
±0,2 (±0,5 @35kPa) |
% ФС |
| Сопротивление изоляции: |
50MΩ@50V постоянного тока |
|
| Прочность изоляции: |
50 Гц, 500 В переменного тока |
|
| Рабочая температура: |
-30 ~ 80 |
°C |
| Температура хранения: |
-40 ~ 80 |
°C |
| Перегрузка: |
10,5-кратное давление по всей шкале или 110 МПа является минимальным значением. |
|
Протокол связи
BP9325 использует I2C-протокол для связи с внешним миром. Вся передача данных начинается с MSB, и по умолчанию адрес 7-битного I2C-устройства 0x78.и мастер устройство может общаться с ним с помощью команд в следующих форматах.
Когда HT19F-I2C настроен на цифровой выход (с использованием команды I2C 0xAC), B[23:0] будет разделен на три
Каждый байт выводится отдельно, и пользователь может легко конвертировать его в процент с помощью следующей формулы:
При использовании команды I2C 0xAC для чтения 5 байтов калиброванных данных, информация о температуре состоит из последних двух.и пользователь может легко преобразовать значение T в фактическую температуру с помощью следующей формулы.
Примечание: мостик по умолчанию составляет 10% ~ 90%, нулевая точка моста датчика соответствует 10%, а полная точка правильна.Температура выхода должна быть настроена.
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
