Датчик промышленного давления с широким диапазоном измерений с различными формами интерфейса давления
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| Выделить |
Различные формы интерфейса давления датчики давления,широкий диапазон измерений промышленный датчик давления |
||
Product Description
Промышленный датчик давления с широким диапазоном измерений с различными формами интерфейсов давления

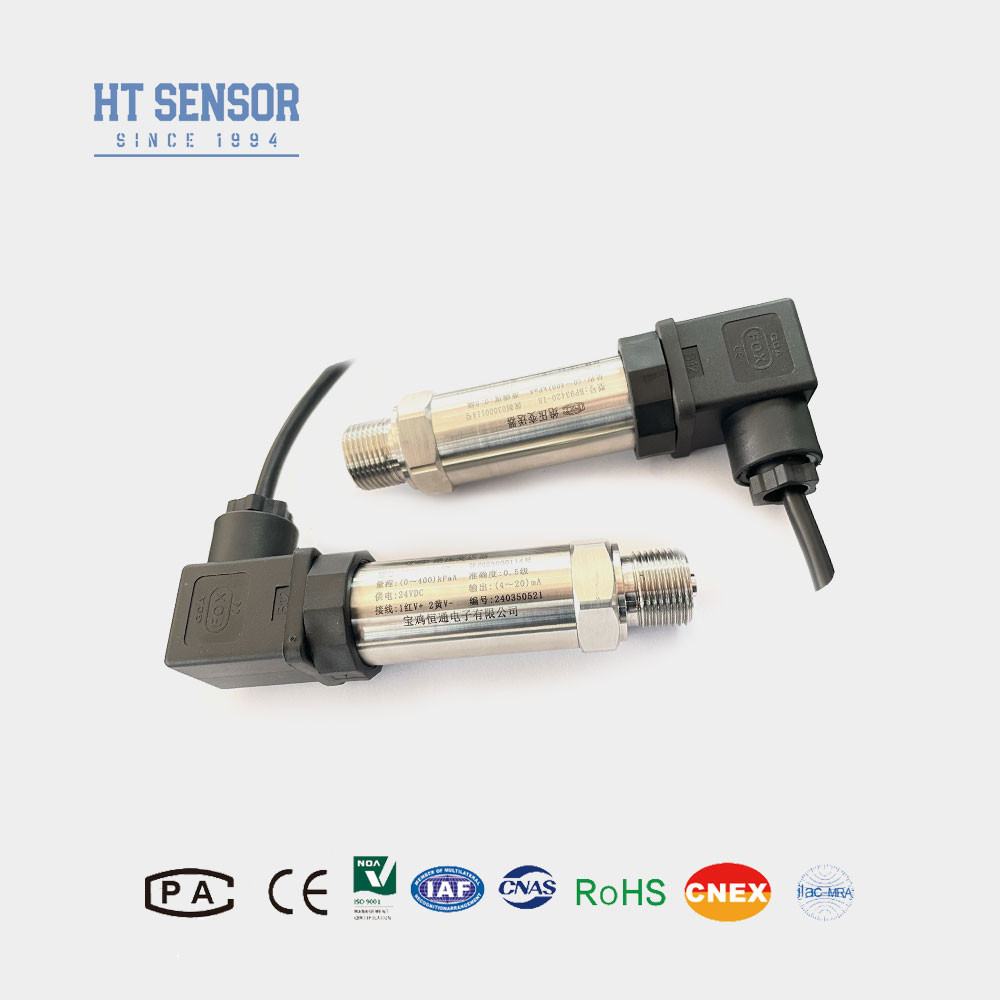

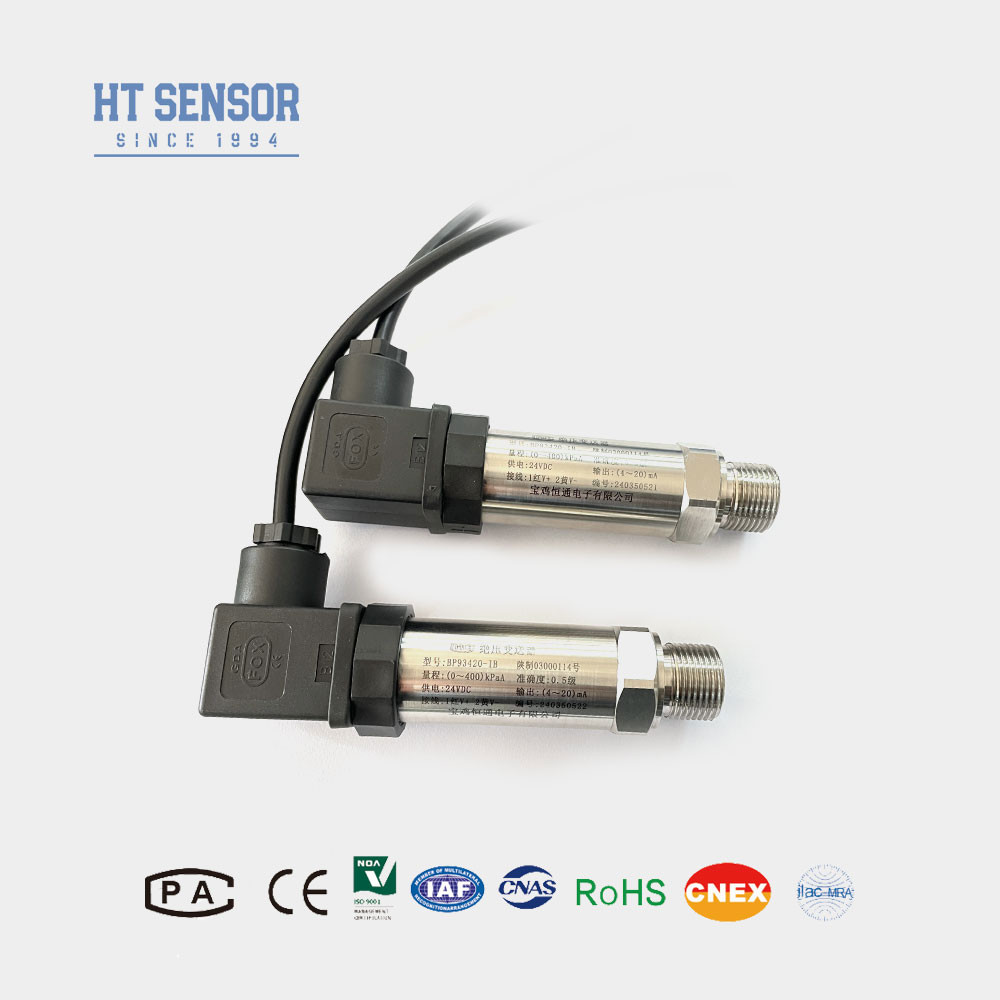

BP93420IB Передатчик давления
Введение передатчика промышленного датчика давления:
Промышленный датчик давления BP93420IB имеет сварную конструкцию, что делает его подходящим для измерения не коррозионных газов и жидкостей.Его основным компонентом является диффузный кремний изолированного масляного элемента серии HT, который служит устройством измерения сигналаДатчик покрыт нержавеющей сталью и запечатан газонепроницаемой сваркой, содержащей встроенную схему обработки сигнала PCB, которая преобразует выход датчика в стандартный сигнал.Наши продукты проходят обширные испытания компонентов и процедуры старения для обеспечения надежной работы в широком диапазоне промышленных условий..
Характеристики продуктаиз промышленного датчика давления:
1Широкий диапазон измерений, структура из нержавеющей стали, разнообразные формы интерфейсов давления.
2Компактный и легкий дизайн.
3.Высокая точность, вся структура из нержавеющей стали.
Заявленияиз промышленного датчика давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительностииз промышленного датчика давления | |
|---|---|
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу |
- 1При выборе изделия покупатели должны проверить совместимость измеряемой среды и контактных частей изделия.
- 2.Обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи при заказе.
- 3Для передатчиков, заказанных с ЖК- или светодиодным дисплеем, питание должно быть не менее 20 Вдц.
- 4Для обеспечения надежной работы изделия рекомендуется пользователям установить на месте устройства защиты от молнии и обеспечить правильное заземление как изделия, так и источника питания.
- 5О-кольцо из фторированной резины имеет номинальный рабочий диапазон температуры от -20 до 250 °C. Если рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнитель O-кольца EPDM.
- 6Продолжительность кабеля по умолчанию составляет 0 м, доступна в трех вариантах материала.Укажите требуемый материал кабеля в заказе, если он отличается от стандартного.
- 7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
- Часто задаваемые вопросы
- Вопрос: Каковы отличительные особенности ваших датчиков давления?
- О: Наши датчики давления известны своей высокой точностью, исключительной долговечностью и в целом выдающейся производительностью.Мы также предлагаем варианты настройки для удовлетворения конкретных требований клиентов.
- Q: Могу ли я запросить спецификации на заказ для моего приложения?
- Ответ: Конечно. Наша инженерная команда имеет возможности настраивать наши продукты с помощью наших услуг OEM и ODM, что позволяет нам удовлетворять ваши уникальные потребности.
- Вопрос: Какова текущая производственная мощность ваших производственных мощностей?
- Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем обрабатывать большие заказы.Мы рекомендуем связаться с нашей командой продаж заранее, чтобы обеспечить плавное планирование производства и своевременную доставку.
- Вопрос: Каков типичный график доставки ваших продуктов?
- О: Заказы стандартных моделей обычно имеют срок доставки от 5 до 8 рабочих дней, в то время как время доставки для индивидуальных продуктов может варьироваться.
- Вопрос: Как оцениваются ваши продукты, и есть ли какие-либо возможности скидки?
- О: Мы предлагаем конкурентоспособные цены, и скидки доступны, особенно для оптовых заказов или долгосрочных партнерств.
- Вопрос: Какую гарантию и послепродажную поддержку вы предоставляете для своих продуктов?
- Ответ: Все наши продукты поставляются с 24-месячной гарантией с даты отправки. Кроме того, наш отзывчивый послепродажный сервис обеспечивает быструю поддержку в течение 24 часов,включая помощь в удаленном решении неполадок через сеть ПК.
