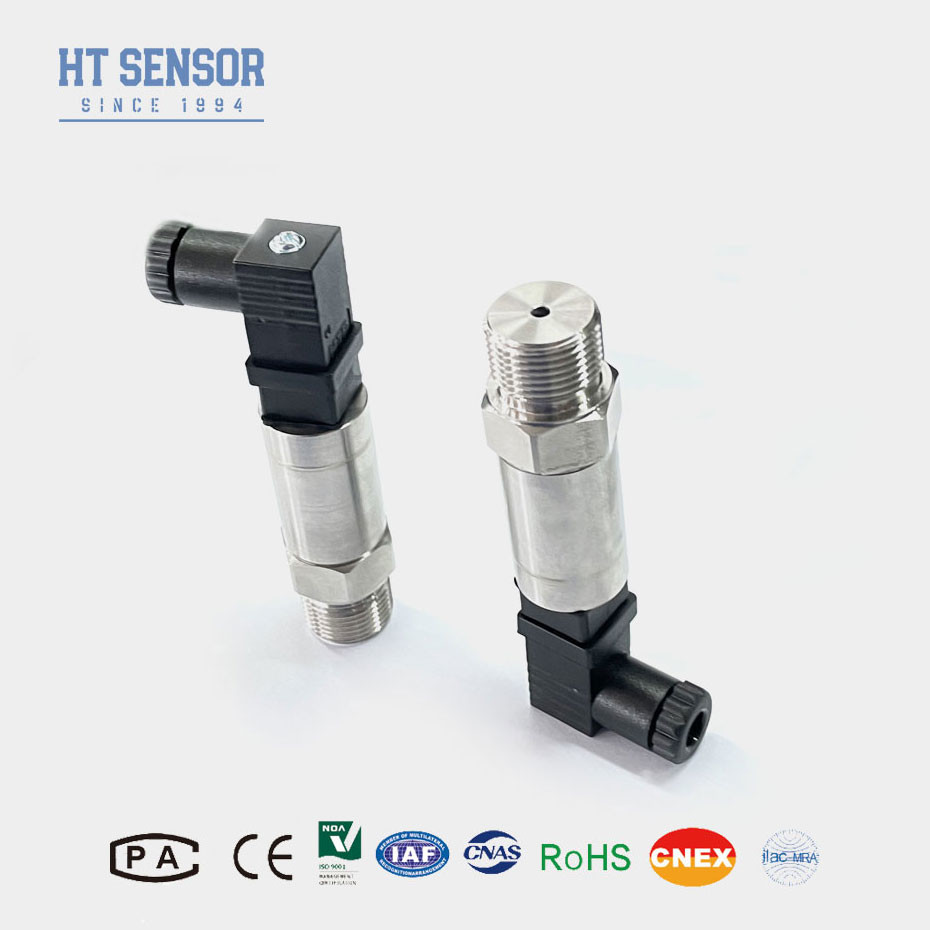

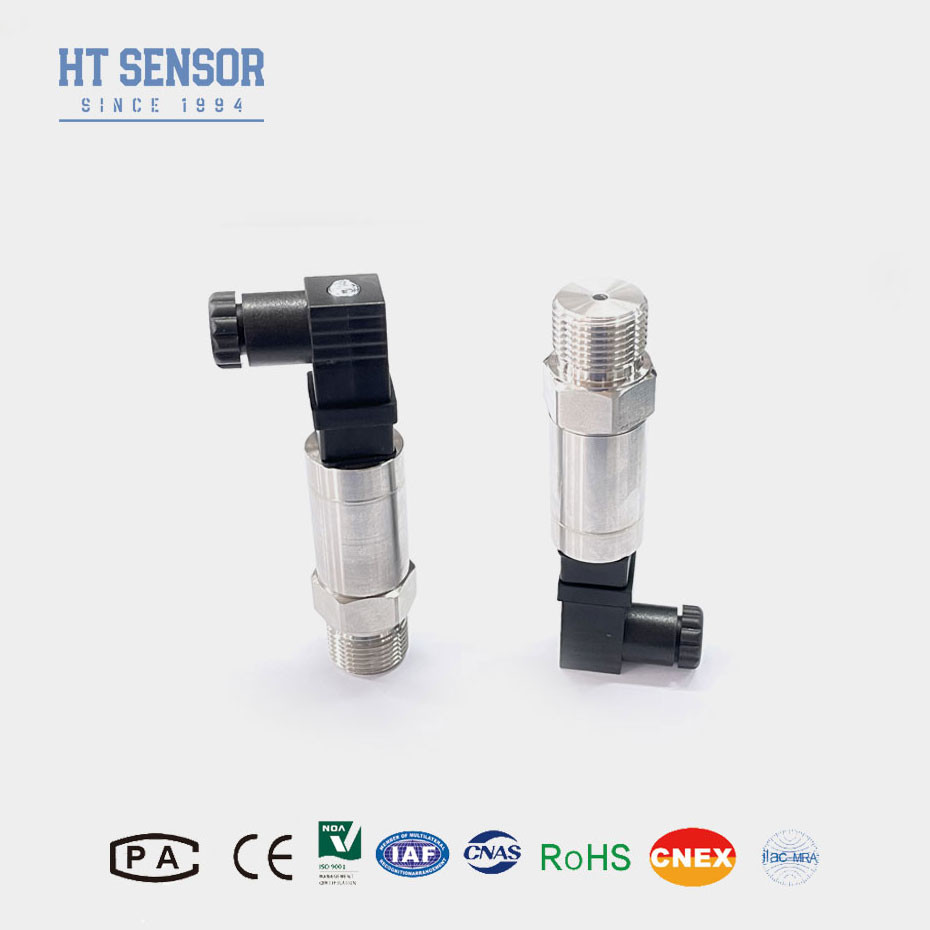

BP157 Изоляционная мембрана, наполненная масломПередатчик давления
Введение:
BP157 использует кремниевую изоляционную мембрану, заполненную маслом, как элемент измерения сигнала.преобразование сенсорного сигнала в стандартный выходный сигнал. Продукт имеет
прошли строгие испытания и скрининг старения компонентов, полуфабрикатов и готовых продуктов для обеспечения стабильной и надежной производительности.
Это компактные диффузные кремниевые датчики давления, предлагающие сочетание высокой производительности, долговечности и гибкости.что делает их отличным выбором для точного измерения давления в условиях ограниченного пространства.
Характеристики продукта:
Компактный и прочный дизайн
Антиэлектромагнитные помехи.
Полностью сварные, герметичные
Устойчивое строительство
Легкость интеграции
Применение:
Совместима с нержавеющей сталью 316L, не коррозионными газами и жидкостями
Нефтехимическая и другая промышленность
Компрессор воздуха, вакуумное оборудование
Гидравлические и пневматические системы управления
Параметры работы:
| Диапазон измерений |
- 100 кПа ~ 0 кПа ~ 10 кПа... 10 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Превышение нагрузки |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C |
±0,25% (обычно), ±0,5% (максимально) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Ошибка температуры - нулевая |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Ошибка температуры -протяженность |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Компенсационная температура |
0-50°C ((<35KPa), 0-70°C ((стандартный)) -20~80 ((настраиваемый) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C~120°C |
| Жилой материал |
304 СС |
| Материал диафрагмы |
316L SS |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Материал уплотнения |
Фторированная резина или пломба с полной сваркой |
| Взвесить |
~ 0,20 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ‰ 20 мА |
12 ̊30 ВДС |
2/3/4 проволоки |
| 010/20mA |
3 провода
|
| 0/1 ¢5В |
| 0/1 ∆10В |
| 0.5·4.5В |
5VDC |
Советы по заказу
1. Определить диапазон давления: Определить полный диапазон давлений, которые передатчик должен измерять.Убедитесь, что выбранный передатчик может точно измерять в этом диапазоне, чтобы избежать ошибок и потенциальных повреждений.
2. Уровни точности: Поймите требования точности для вашего приложения. Различные передатчики предлагают различные уровни точности, поэтому выберите тот, который соответствует вашим конкретным потребностям в точных данных.
3. Опции монтажа: Определите, как передатчик будет монтироваться в вашем приложении, требует ли он прямой монтажа, крепления или интеграции в панель.
4. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
5.Возможности монтажа: Определите, как передатчик будет монтироваться в вашем приложении, требует ли он прямой монтажа, крепления или интеграции в панель.
