Силиконовый пиезорезистивный датчик промышленного давления с выходом I2C
Product Details
| Модель: | BP9325 | Тип ядра: | Пиезорезистивный кремниевый датчик давления |
|---|---|---|---|
| Совместимость средств массовой информации: | Воздух, масло или другая совместимая жидкость | Время компенсации: | 0~70°C |
| Торговая марка: | HTсенсор | Тип давления: | Измерение, абсолют, запечатанное |
| Жилой материал: | 304 из нержавеющей стали или 316L | Выход сигнала: | I2C 4-20mA |
| Рейтинг ИС: | IP65 | Подключить: | G1/4 1/4NPT или OEM |
| Выделить |
Силиконовый пьезорезистивный датчик передачи давления,Датчик I2C-передатчика давления,Датчик промышленного передатчика давления |
||
Product Description
Силиконовый пиезорезистивный датчик промышленного давления с выходом I2C

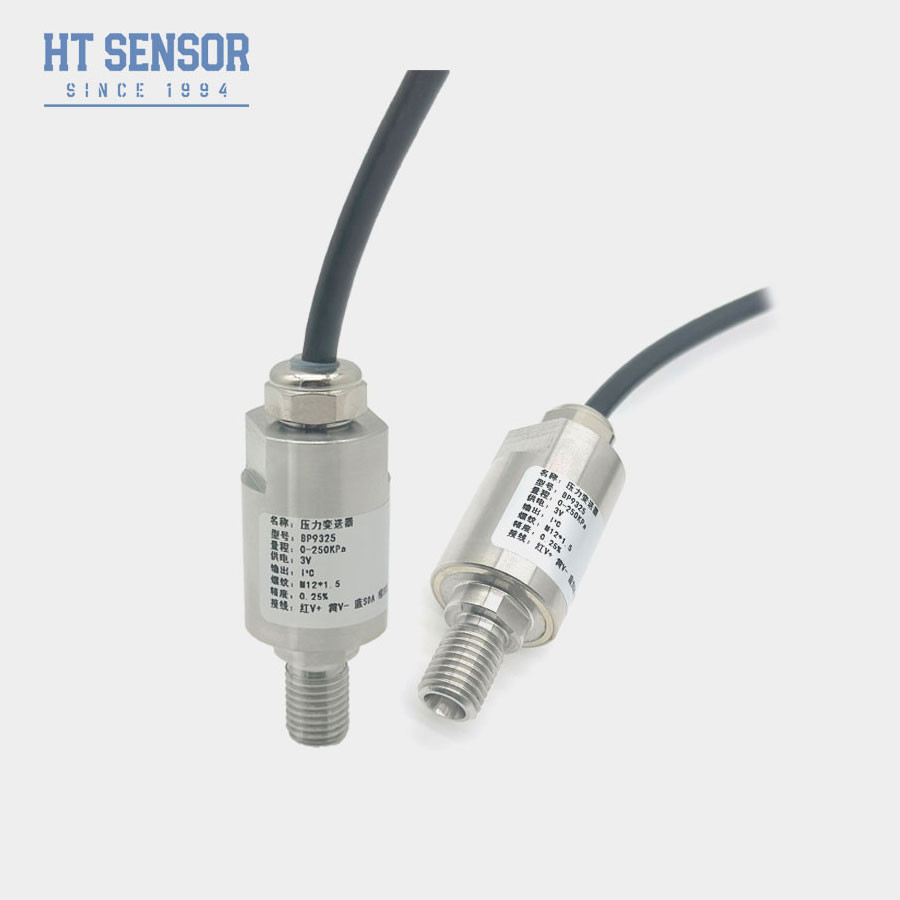

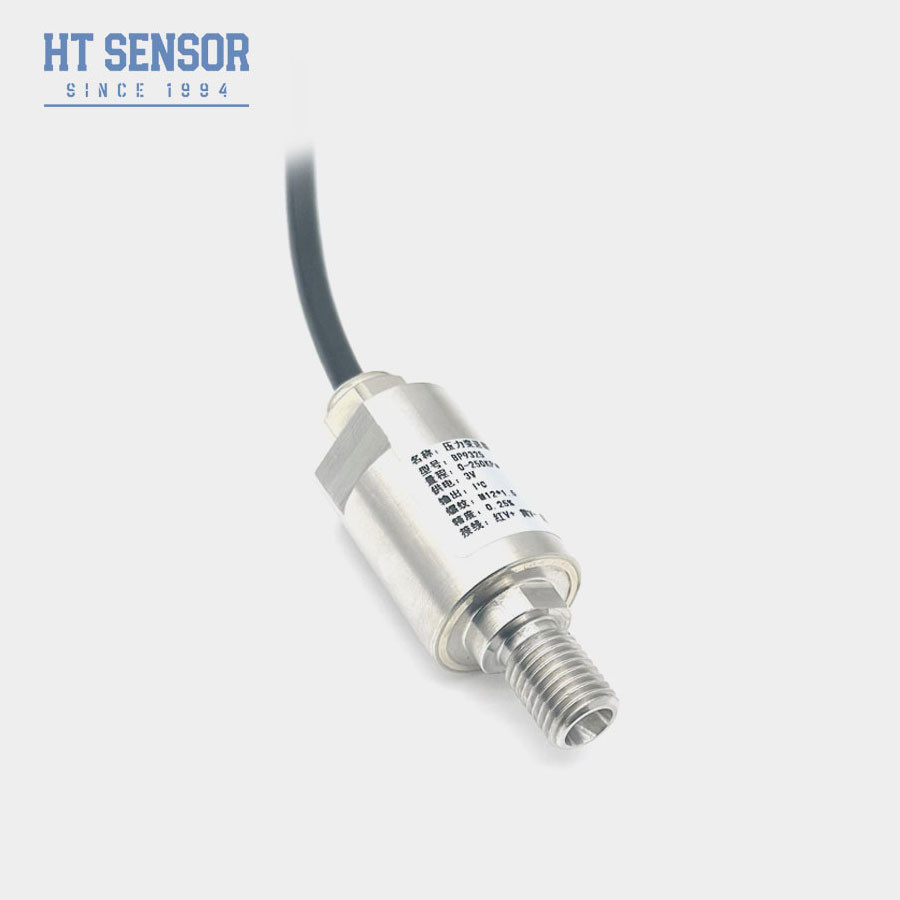

BP9325-I2C Силиконовый пиезорезистивный датчик давления
Введение промышленного датчика давления
Датчик давления BP9325-I2C использует в качестве элемента измерения наше патентованное кремниевое пьезорезистивное изоляционное ядро с мембраной, герметизированной маслом.Схема обработки сигнала датчика интегрирована в корпус из нержавеющей стали, преобразуя сигнал датчика в стандартный выход I2C. Продукт прошел тщательные испытания и скрининг старения его компонентов, полуфабрикатов и конечных продуктов,обеспечение стабильной и надежной работы.
Характеристики продукта датчика промышленного передатчика давления
- Экономичный и компактный
- Двойные 24-битные ADC для измерения давления и температуры
- Стандартный протокол связи I2C
- Все из нержавеющей стали 316L
Применения и промышленность датчиков промышленного передатчика давления
- Измерение давления предназначено для не коррозионных сред и использует конструкцию из нержавеющей стали 316L.
- Это делает датчик подходящим для применения в промышленных процессах, таких как в нефтяной, химической и металлургической промышленности.устойчивая конструкция позволяет использовать его в судостроении и аэрокосмической промышленностиДатчик также хорошо интегрируется с приложениями Интернета вещей (IoT).
| Параметры работы датчика промышленного передатчика давления BP9325-I2C | |
| Диапазон | - 100 кПа... 0 35 кПа... 3,5 МПа... 100 МПа |
| Тип давления | Давление измерения, абсолютное давление |
| Силовое питание | 3.0В 3,6В постоянного ток |
| Выходной сигнал | Цифровой I2C (давление, температура) |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичный), ±0,5% (максимальный) |
| Повторяемость и гистерез | 00,02% F.S. (типичный), 0,05% F.S. (максимальный) |
| Долгосрочная стабильность | ±0,1% Ф.С./год (типичный), ±0,2% Ф.С./год (максимальный) |
| Дрейф при нулевой температуре | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Полномасштабное изменение температуры | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | -20-70°C ((≤10MPa, настраивается) |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~120°C |
| Постоянный рабочий ток | 3 mA DC |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 50MΩ @50V DC |
| Степень защиты | IP65 |
| О-кольцо | Фторированный каучук |
| Вес | ~ 0,4 кг |
Протокол связи
BP-I2C использует протокол шины I2C для связи с внешними устройствами.BP-IIC действует как I2C рабское устройство, и мастер-устройство может общаться с ним с помощью следующих форматов команд:
При установке BP-I2C на цифровой выход (используя команду I2C 0xAC) B[23:0] будет выводиться в трех байтах соответственно. Пользователи могут легко конвертировать в проценты с помощью следующей формулы:
При использовании команды 0xAC I2C для чтения калиброванных 5-байтовых данных информация о температуре предоставляется последними двумя байтами 16-битных данных.Пользователи могут легко конвертировать значение T в фактическую температуру с помощью следующей формулы::
Примечание: по умолчанию мостик составляет 10% ~ 90%, нулевая точка моста датчика соответствует 10%, полная точка соответствует 90%.Выпуск температуры требует настройки.
| Напоминание о выборе |
1Убедитесь, что размер ядра соответствует корпусу передатчика во время сборки, чтобы достичь требуемой герметичности.
2.Сложите вертикально и нажмите равномерно, чтобы не затормозить или повредить компенсационную доску.
3Измеряемая среда должна быть совместима с материалом корпуса диафрагмы (316L). В противном случае при заказе указываются специальные требования.
4Не нажимайте на диафрагму датчика острыми предметами, чтобы избежать деформации или перфорации, вызывающей повреждение ядра.
5- Держите вентиляционную трубку измеряющего ядра открытой для атмосферы.
6.Если есть изменения в проводах штифтов, обратитесь к этикетке, прикрепленной к ядру.
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, а наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой дистанционного обучения через сеть ПК.
