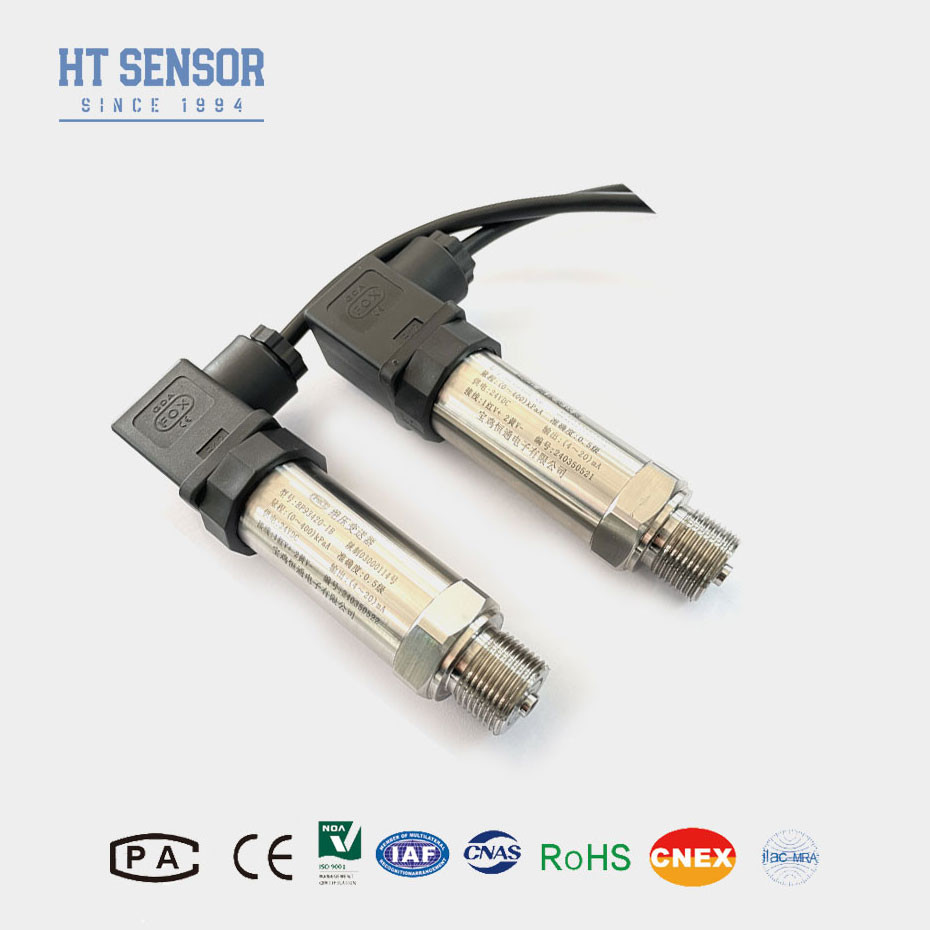

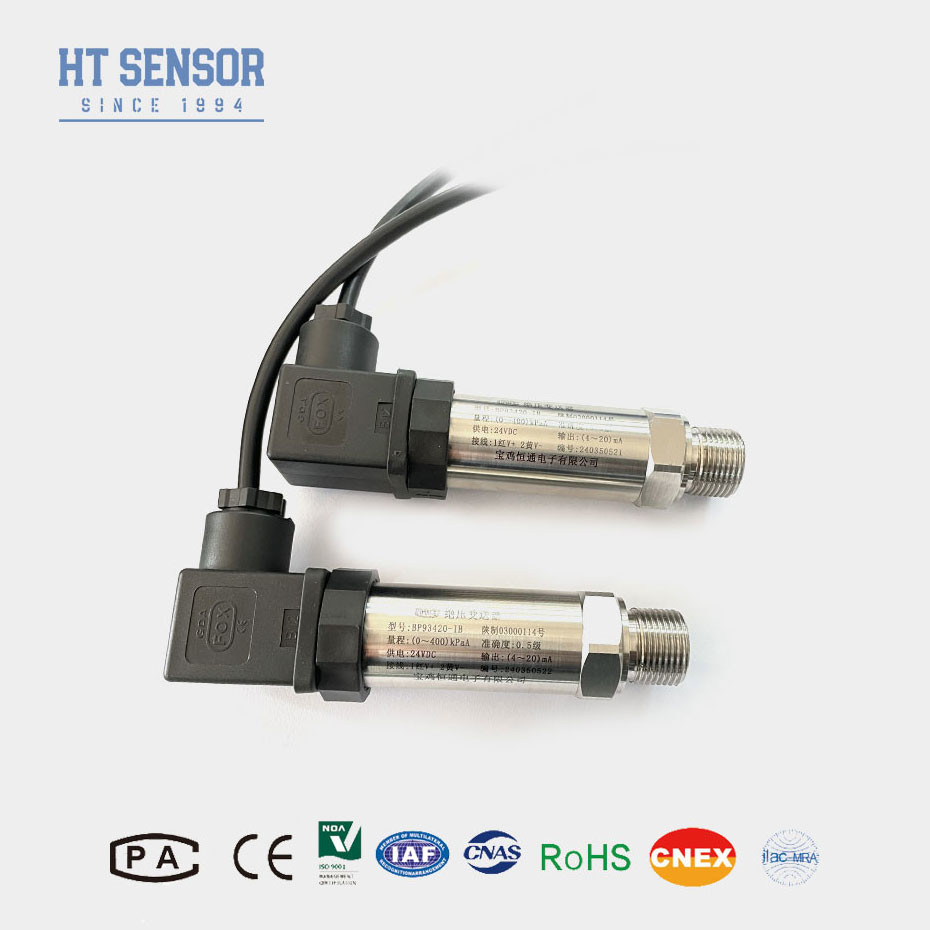

BP93420-IB Диффузный датчик давления кремния высокоточный датчик давления
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Выделить |
Датчик диффузного кремниевого давления,BP93420-IB Кремниевый датчик давления,Высокоточный кремниевый датчик давления |
||
Product Description
BP93420IBВысокоточный диффузный силиконовый передатчик давления
Введение:
BP93420IB Диффузные кремниевые датчики давления - это тип устройства для измерения давления, которое использует технологию диффузного кремния для измерения изменений давления.Эти датчики состоят из тонкой кремниевой диафрагмы, которая деформируется под давлением.Это изменение сопротивления затем преобразуется в электрический сигнал, который может быть обработан и интерпретирован для определения давления, применяемогоТехнология цифровой компенсации затем используется для калибровки температуры, линейности, гистереза и повторяемости датчика в нескольких точках.Одним из основных преимуществ диффузных кремниевых датчиков давления является их высокая чувствительность и точность измерения давления.что делает их подходящими для широкого спектра применений, где необходимо точное наблюдение за давлением.
Характеристики продукта
1Высокая точность.
2Широкий диапазон давления
3Быстрое время отклика
4. компактный размер
5. Низкое потребление энергии
6Отличная линейность.
Заявленияс датчиком давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2.Диффузные кремниевые датчики давления предлагают надежное и экономически эффективное решение для измерения давления в различных промышленных, автомобильных, аэрокосмических и медицинских приложениях.предоставление точных и в режиме реального времени данных о давлении для целей мониторинга и контроля.
Параметры работы датчика давления:
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,15 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Направление кончиков датчика передатчика давления |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3При заказе с LCD или LED дисплей головой преобразователя, мощность передатчика не должна быть менее 20 VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5Номинальный диапазон температуры работы O-кольца из фтора составляет -20°C ~ 250°C. Когда рабочая температура продукта ниже -20°C, следует выбрать EPDM O-типовое уплотнительное кольцо.
6Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три вида материалов на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в заказе.
7В случае сильной вибрации, силы мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нашей компании и укажите в заказе.
| Руководство по заказу датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
А:Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 20 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 3-5 рабочих дней для стандартных моделей.
