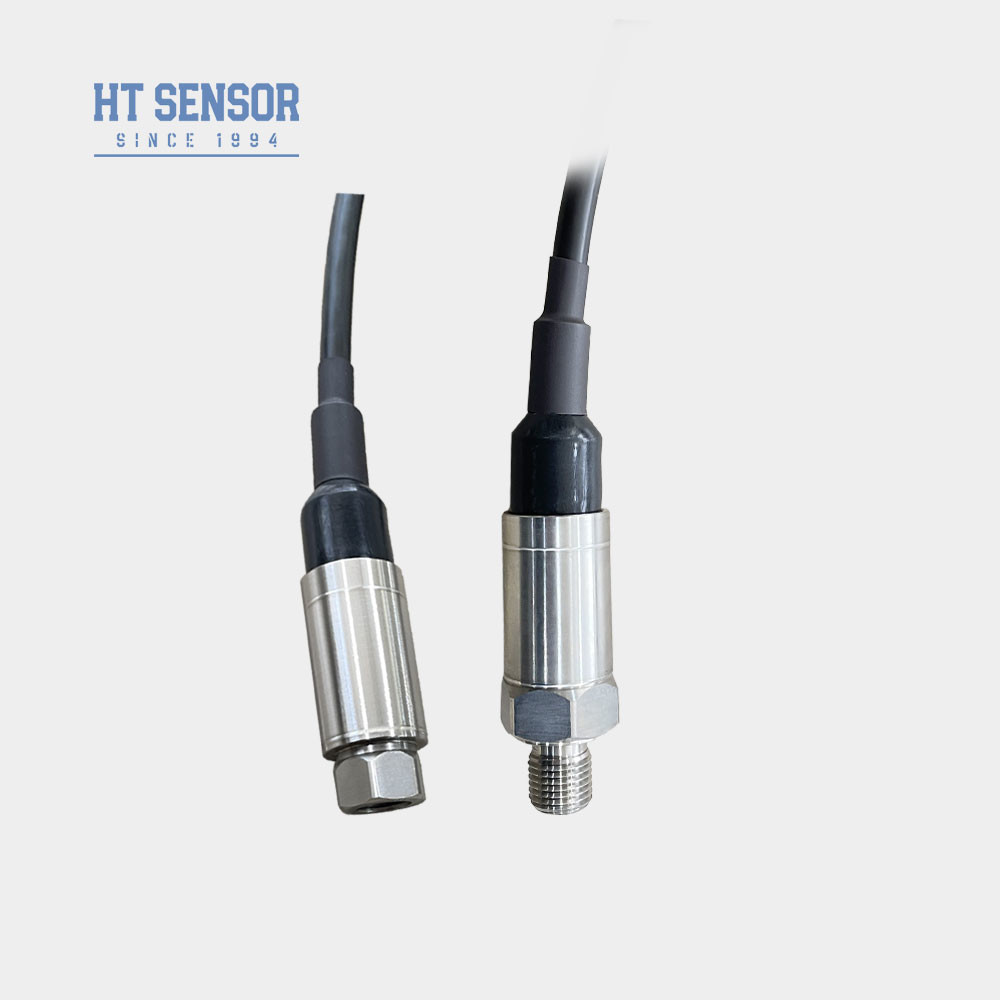

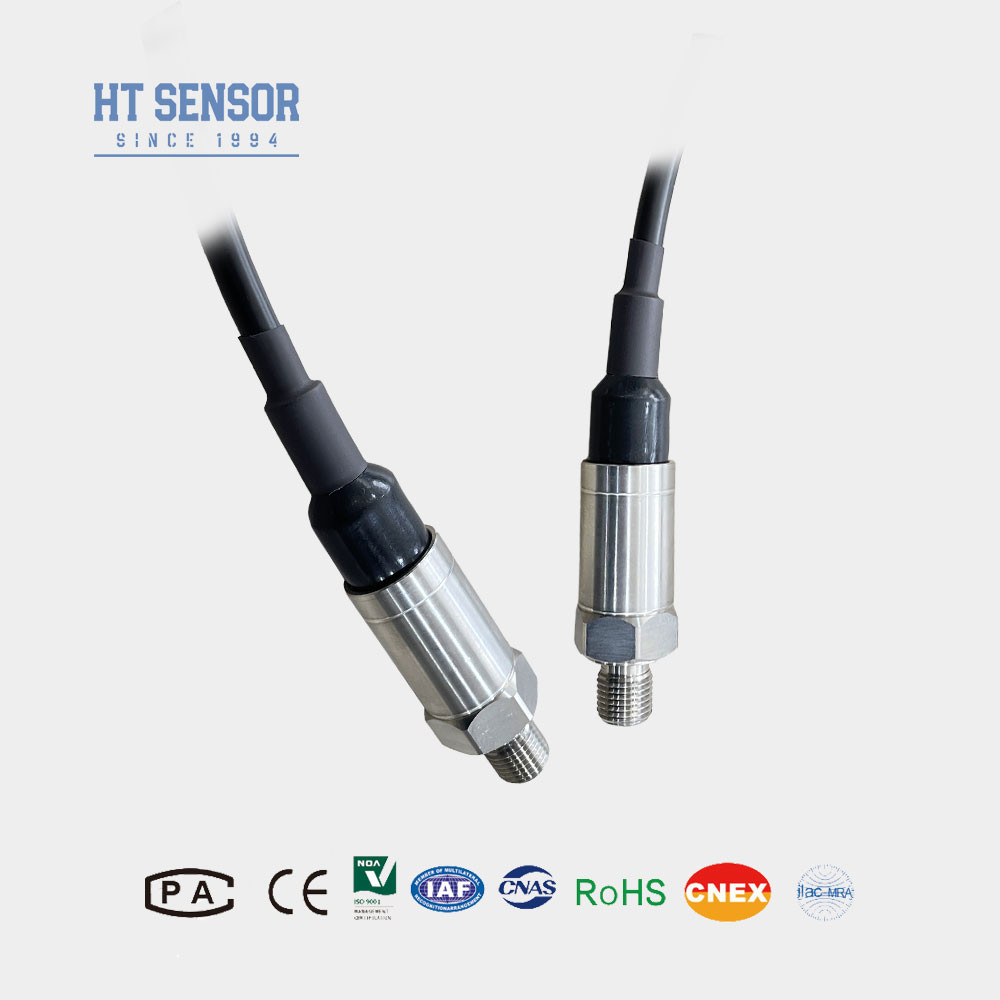

Компактный промышленный передатчик давления BP156ДатчикИспользует высокопроизводительный кремниевый пьезорезистивный датчик давления в качестве основного сенсорного элемента.и кондиционирование сигнала для передачи стандартных выходной сигналов промышленности и сетиКаждый компонент тщательно спроектирован, просматривается,и подтверждены через строгие процессы, включая облегчение стресса при циклической нагрузке, испытания старения и моделирование окружающей среды для обеспечения долгосрочной стабильности и надежности.
Характеристики продуктаиз мини-индустриального датчика давления:
1Широкий диапазон измерений, структура из нержавеющей стали.
2Компактный и легкий дизайн.
3.Высокая точность, вся структура из нержавеющей стали.
ЗаявленияМини промышленное давлениедатчик передатчика:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
2Применяется в морской и авиационной промышленности.
3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительности Мини промышленное давлениедатчик вымогателя: |
| Диапазон измерений |
0kPa ~ 10kPa...20MPa |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex ia IIC T6 Га |
| Рейтинг защиты |
IP65 |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Примеры отбораиз мини-датчика давления DIN |
- При выборе изделия важно убедиться, что испытываемая среда совместима с намоченными частями устройства, что поможет избежать возможных проблем с несовместимостью материалов.
- Обратите внимание, что взрывостойкие модели передатчиков давления не поставляются в комплекте с цифровым дисплеем.
- Для передатчиков с ЖК- или светодиодными дисплеями напряжение питания должно быть не менее 20 ВДЦ для обеспечения правильной работы.
- Для обеспечения надежной долгосрочной работы рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали правильное заземление продукта и источника питания.Это помогает защитить от электрических волн и помех..
- Номинальный диапазон температуры работы для O-кольцов из фторинового каучука составляет от -20°C до 250°C. Если применение требует температуры ниже -20°C,Вместо этого следует выбрать O-кольца EPDM для обеспечения надежной уплотнения..
- Если требуется кабель, доступны три варианта материала: полиэтилен (PE), поливинилхлорид (PVC) и политетрафторуэтилен (PTFE).Если не указано иное, стандартным материалом для кабеля будет полиэтилен.
- Для специальных требований применения, таких как сильные вибрации, мгновенное воздействие или высокие электромагнитные/радиочастотные помехи,Пожалуйста, сообщите нам заранее, чтобы мы могли рекомендовать и предоставить соответствующее индивидуальное решение.
- Этот более подробный формат абзаца охватывает ту же информацию более всеобъемлющим образом, предоставляя дополнительный контекст и объяснение каждого ключевого пункта.Это может быть полезно для приложений, где требуется более глубокое руководство.
| Руководство по заказу |
| BP15X |
Аналоговый передатчик давления |
| |
Код |
Конструкция |
| 5 |
Пакардская розетка |
6 |
Запечатанный кабель прямого выхода 1,5 метра |
| 7 |
Мини-коннектор Хиршмана |
8 |
Большой соединитель Хиршмана |
| |
Диапазон измерений |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
или MPa |
Х: Указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Другие (фланцевая) |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 |
| В3 |
Кабель запечатанный выход 1,5 метра |
| В4 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
Q1: Есть ли Вы изготовительная компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя. Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для оплаты грузов заранее, также можно использовать ваш счет отправки для сбора,Стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу.Просто оставьте нам сообщение или нажмите на онлайн-сервис.
