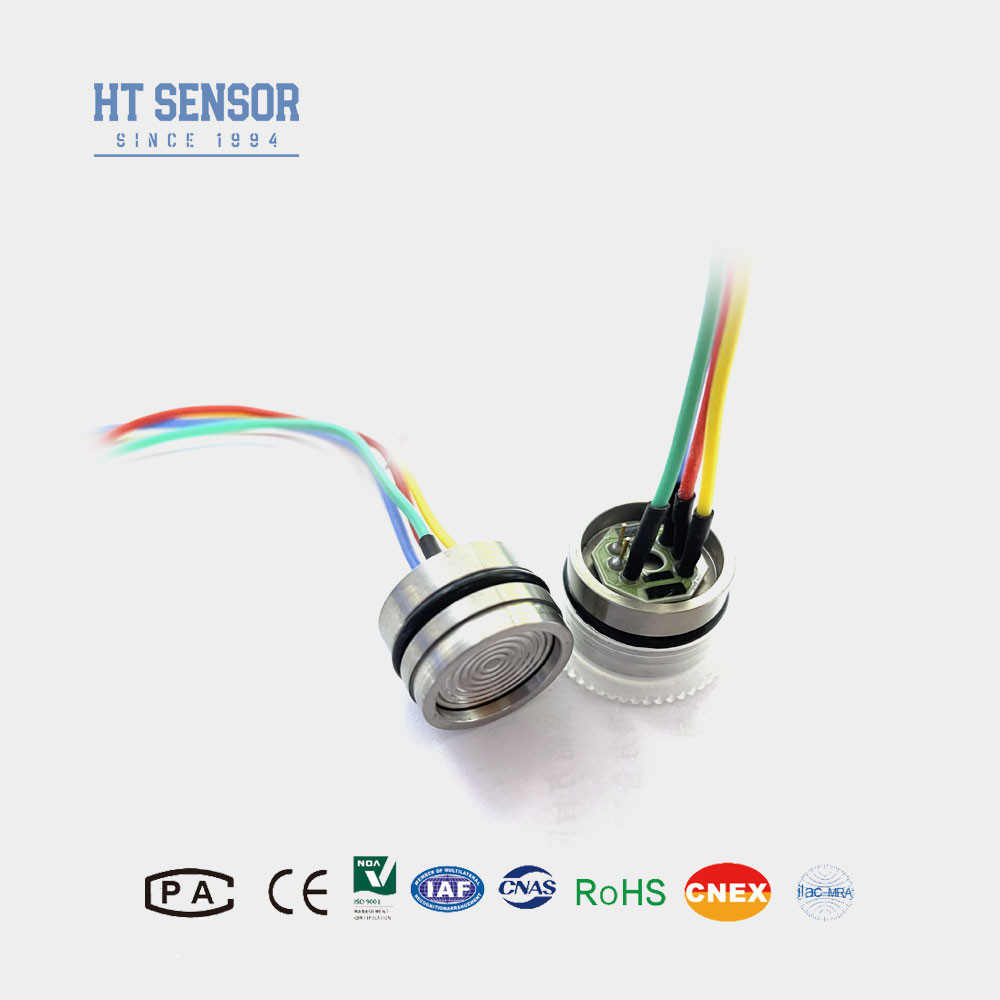

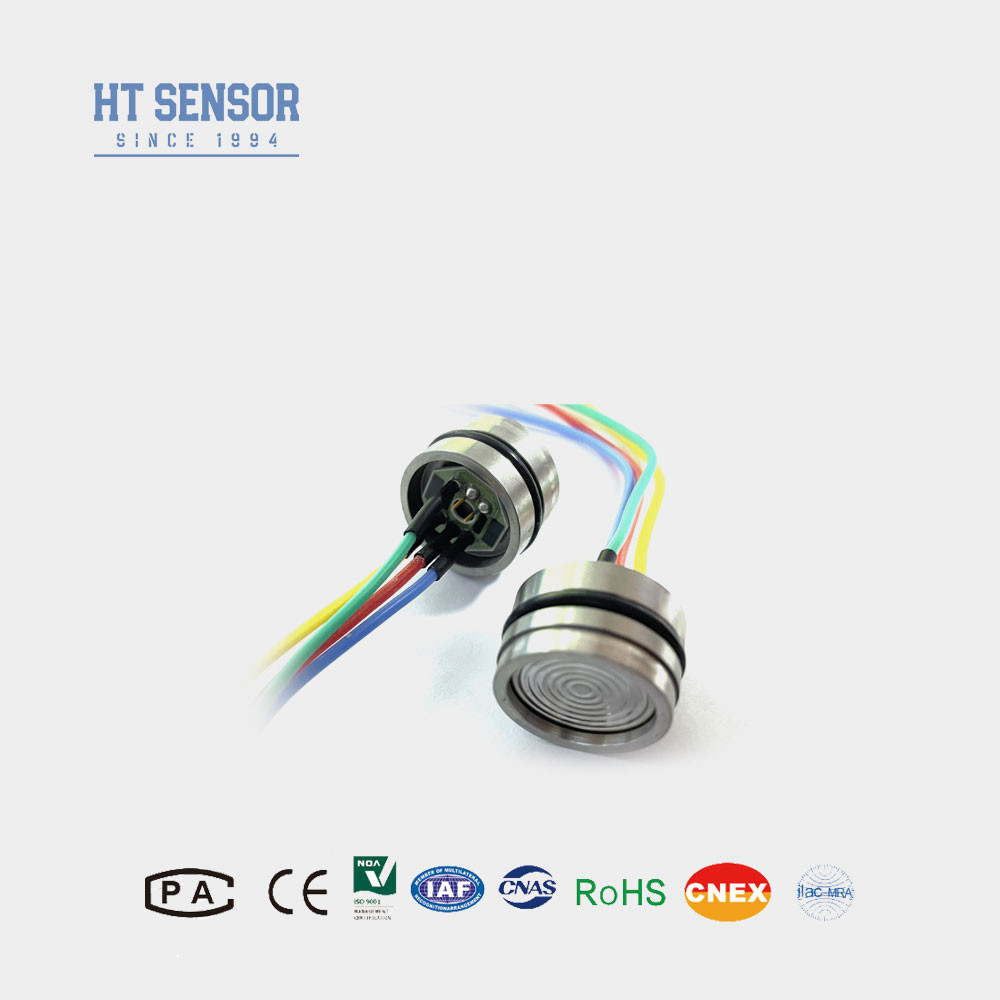

HT19 Пьезорезистивный кремниевый датчик давления для высокоточного измерения датчика давления
Product Details
| Материал: | 316L | минимальный диапазон: | 10 кпа |
|---|---|---|---|
| Максимальный диапазон: | 60MPa | Поставлять: | 10,5mA (0,4-2,0mA) |
| OEM: | да | дискретный: | Позолоченная булавка или четырехцветная силиконовая проволока |
| Модель: | HT19 | Высокий: | 12 мм / 15 мм |
| Масло: | диффузионный кремний | Нить: | НЕТ |
| Выделить |
Пьезорезистивный кремниевый датчик давления,Высокоточный датчик давления кремния,HT19 Пиезорезистивный кремниевый датчик давления |
||
Product Description
HT19 Пьезорезистивный кремниевый датчик давления для высокоточного измерения датчика давления
HT19 Силиконовое давлениеДатчик
Введение наполненного маслом кремниевого датчика давления:
Усовершенствованный оптимизированный дизайн
- Датчик использует оптимизированную конструкцию напряжения в сфинтерной базе, обеспечивая повышенную стабильность и точность.
- Для обеспечения надежной производительности используются передовые технологии SMT (Surface Mount Technology), связывание золотой проволоки и сварка диафрагмы.
- Покрытие с высоким вакуумом, устранение напряжения цикла давления и высокотемпературные методы старения еще больше улучшают стабильность и повторяемость датчика.
Характеристики продуктадатчик давления из кремния, заполненный маслом:
- Широкий диапазон измерений:0~10KPa~100Mpa
- Пиезорезистивный кремниевый сенсорный элемент
- Диафрагма Full316LSS, Full Titanium или Hastelloy
- О-кольцевая установка
- Высокая точность и стабильность.
Заявления из нефтяного кремниевого датчика давления:
- Измерение давления газа и жидкости
- Нефтедобыча
- Водоснабжение, теплоснабжение города
- Система управления процессом
- Инспекция авиации и судоходства
- Гидравлическое давление
Электрические данные кремниевого датчика давления
- Поставки:1.5mADC
- Импеданс ввода:3KΩ~6KΩ
- Выходная импеданс:2.5KΩ~6KΩ
- Сопротивление изоляции:≥100MΩ/50VDC
- Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
- Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы наполненного маслом кремниевого датчика давления
| Параметры работы: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Тип | Макс | Единица | |||
| Линейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ¢50 | °C | ||
| ≥ 35 кПа | 0 ¢ 70 | °C | |||
| Операционная температура | -20 ¢80 | °C | |||
| Температура хранения | -40 ¢125 | °C | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | 28 г | ||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | |||||
Размер
Примечание:
1Во время сборки обратите внимание на координацию размера ядра и корпуса передатчика для достижения требуемой герметичности.
2Во время процесса сборки корпуса убедитесь, что он вертикально выровнен и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если испытываемая среда несовместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
6. Если есть какие-либо изменения в пин, пожалуйста, обратитесь к этикетке на самом продукте.
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
