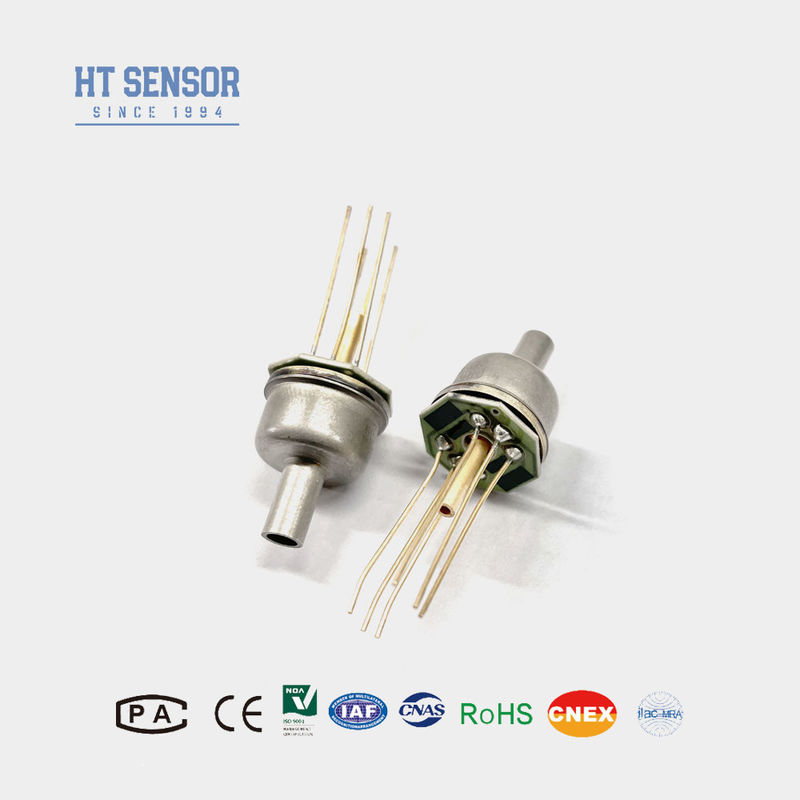

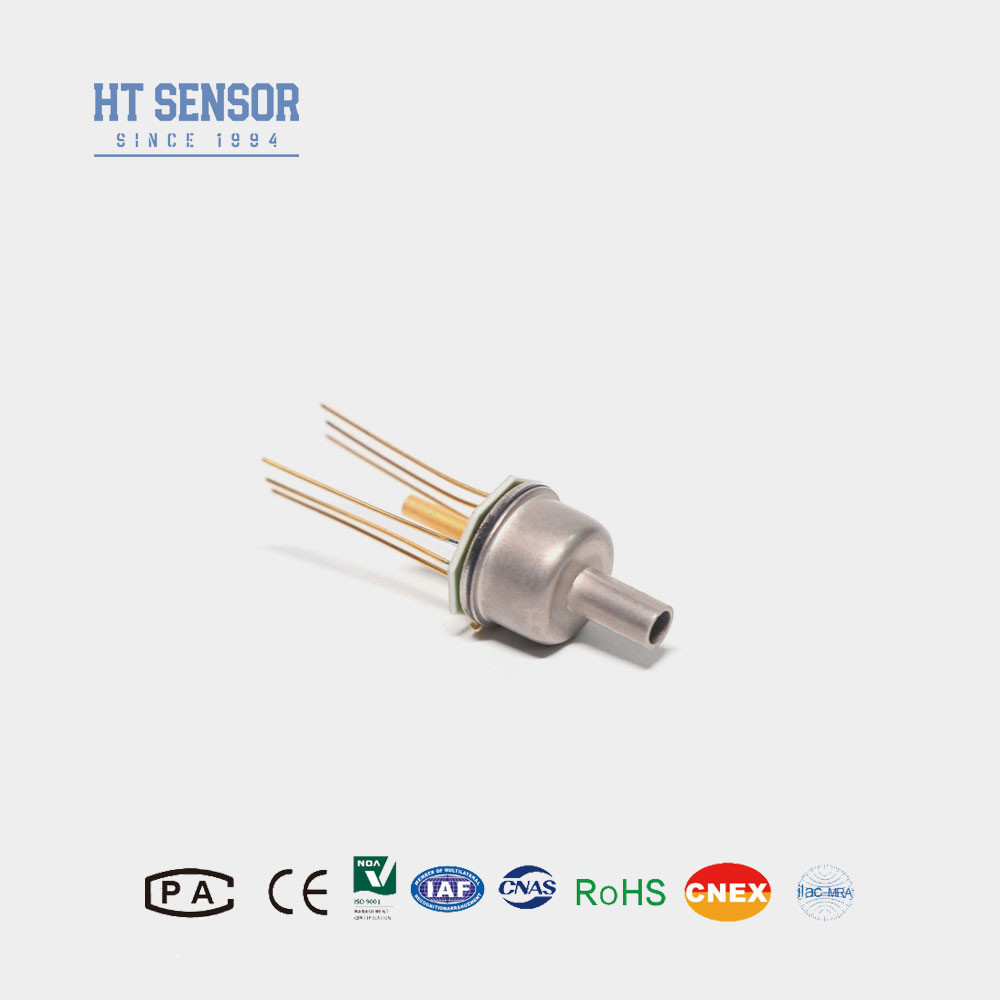

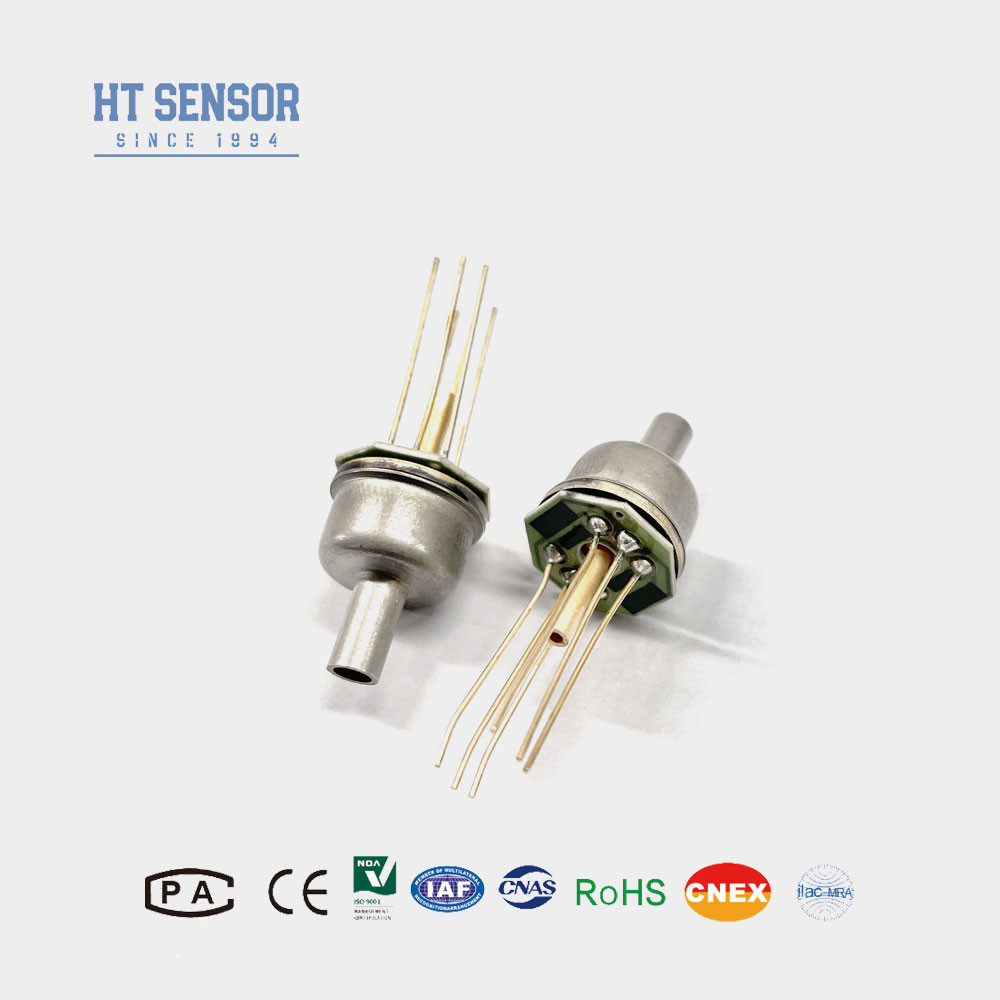

HT12 Силиконовый датчик давления с широким диапазоном измерений от 0 до 200 кПа
Product Details
| Модель №.: | HT12 | Тип потока: | TO8 |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки или кремниевая проволока | Измерение среды: | сухой газовый воздух |
| Диапазон: | 0-10kpa~200kpaG 100kpaA 200kpaA | Выход: | mv Аналоговый сигнал |
| Власть: | 1,5 мА | Код HS: | 9026209090 |
| Для: | Датчик давления | Кастомизация: | OEM и ODM |
| Выделить |
Датчик давления кремния от 0 до 2 МПа,Датчик силиконового давления с широким диапазоном измерений,HT12 Силиконовый датчик давления |
||
Product Description
HT12 Силиконовый датчик давления с широким диапазоном измерений от 0 до 2 МПа
Кремниевый пьезорезистивный датчик давления HT12 представляет собой высокостабильный диффузионный кремниевый элемент, инкапсулированный с использованием передовой технологии упаковки TO8.Отсутствие наполненного маслом ядра устраняет ошибки профиля и значительно улучшает стабильность малого диапазона, что делает его особенно подходящим для измерения давления сухого, не коррозионного газа.
Характеристики кремниевого датчика давления:- Диапазон измерений широк от 0 до 10 КПа до 2 МПа.
- Высокая надежность, хорошая стабильность.
- Технология инкапсуляции TO8.
- Приложения в аэрокосмической отрасли.
Заявленияиз кремниевого датчика давления:
- Было измерено давление сухого, не коррозионного газа.
- Система пневматического управления Медицинские применения биомедицинской инженерии.
- Управление HVAC.
- Аэрокосмическая авиация, связанная с целью эксперимента.
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100 мм высокотемпературные провода
| Параметры производительностииз кремниевого датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Диапазон с TO8 | Min:7kpa Max:200kpa | |||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | ||
| ≥ 35 кПа | 100±10 | 100±30 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| Вес | ~ 12,5 г | |||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | ||||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
|
| Советы по заказу |
- Обеспечить точное соответствие между ядром датчика и корпусом во время сборки для достижения требуемой герметичности.
- Осторожно выровняйте компоненты вертикально и применяйте равномерное давление при сборке, чтобы избежать засорения или повреждения компенсационной пластины.
- Поддерживать открытое соединение между воздушным каналом ядра датчика давления и атмосферой, предотвращая попадание воды, пара или коррозионных веществ в камеры положительного и отрицательного давления.
- Если на проводах штифтов происходят какие-либо изменения, обратитесь к этикетке, прикрепленной к ядру датчика, чтобы точно идентифицировать их.
| Компания |
| Вопросы и ответы |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию к конкретным потребностям через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, и наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой удаленного обучения через сеть ПК.
